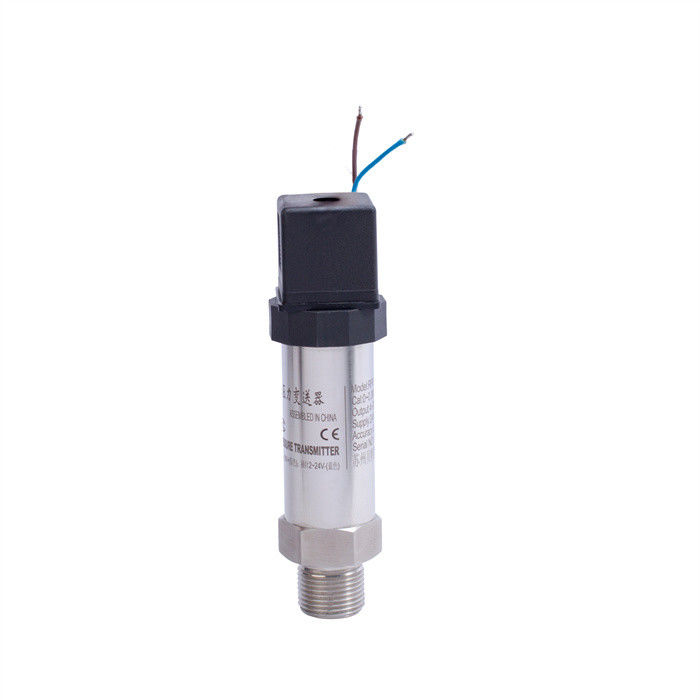

कॉम्पैक्ट दबाव ट्रांसमीटर ट्रांसड्यूसर दबाव उपकरण

सर्किट बोर्ड मॉड्यूल
ट्रांसमीटर का सर्किट बोर्ड मॉड्यूल एक सर्किट बोर्ड है जो एप्लिकेशन-विशिष्ट एकीकृत सर्किट और सतह पैकेजिंग तकनीक का उपयोग करता है।सर्किट बोर्ड सेंसर से संकेत प्राप्त करता है और इसे सही करता है और रैखिक बनाता हैसर्किट बोर्ड मॉड्यूल का आउटपुट भाग डिजिटल सिग्नल को एनालॉग आउटपुट सिग्नल में परिवर्तित करता है।और हार्ट ट्रांसमीटर हार्ट हाथ ऑपरेटर या ऊपरी कंप्यूटर सॉफ्टवेयर के साथ संवाद कर सकते हैं.
1.2.1 ए/डी रूपांतरण
ए/डी रूपांतरण सर्किट एक 16-बिट कम शक्ति वाले एकीकृत सर्किट का उपयोग करता है जो डेमोड्यूलेटर द्वारा एनालॉग आउटपुट को डिजिटल करंट में परिवर्तित करता है,जो माइक्रोप्रोसेसर को इनपुट सिग्नल के रूप में प्रदान किया जाता है.
1.2.2 माइक्रोप्रोसेसर
ट्रांसमीटर का माइक्रोप्रोसेसर ए/डी और डी/ए के रूपांतरण को नियंत्रित करता है और स्वयं निदान भी पूरा कर सकता है और डिजिटल संचार का एहसास कर सकता है।एक माइक्रोप्रोसेसर द्वारा एक डिजिटल दबाव मान को संसाधित किया जाता है और इंजीनियरिंग इकाइयों के सटीक सुधार और रूपांतरण सुनिश्चित करने के लिए एक संख्या के रूप में संग्रहीत किया जाता हैइसके अतिरिक्त, माइक्रोप्रोसेसर सेंसर रैखिकरण, रेंज अनुपात, डम्पिंग समय और अन्य कार्यों को भी पूरा कर सकता है।
1.2.3 EEPROM मेमोरी
EEPROM सभी कॉन्फ़िगरेशन, विशेषता और डिजिटल फाइन-ट्यूनिंग मापदंडों को संग्रहीत करता है, मेमोरी गैर-विलायक है, इसलिए बिजली बंद होने पर भी,किसी भी समय बुद्धिमान संचार प्राप्त करने के लिए संग्रहीत डेटा अभी भी बरकरार हो सकता है.
1.2.4 डी/ए रूपांतरण
डी/ए रूपांतरण माइक्रोप्रोसेसर द्वारा भेजे गए सुधारित डिजिटल सिग्नल को 4-20 एमए एनालॉग सिग्नल में परिवर्तित करता है और इसे लूप में आउटपुट करता है।
1.2.5 डिजिटल संचार
ट्रांसमीटर का परीक्षण और एक कम्युनिकेटर का उपयोग कर विन्यस्त किया जाता है. या किसी भी मेजबान प्रणाली के माध्यम से जो संचार को पूरा करने के लिए HART संचार प्रोटोकॉल का समर्थन करता है.HART प्रोटोकॉल उद्योग मानक BELL202 आवृत्ति चरण शिफ्ट कुंजीकरण (FSK) तकनीक का उपयोग करता है, 1200Hz या 2200Hz डिजिटल सिग्नल के साथ 4 ~ 20mA सिग्नल पर ओवरलैप संचार, संचार प्राप्त करने के लिए, 4 ~ 20mA प्रक्रिया पर आवृत्ति संकेत कोई हस्तक्षेप का उत्पादन नहीं करता है।

कार्यात्मक पैरामीटर
उपयोग का माध्यमः तरल, गैस और भाप।
माप सीमाः उत्पाद प्रमाण पत्र और लेबल देखें.
आउटपुट सिग्नलः दो तार 4 ~ 20Ma DC या 4 ~ 20Ma DC पर ओवरलैप HART संख्या
वर्ड सिग्नल, उपयोगकर्ता द्वारा रैखिक आउटपुट या रूट आउटपुट (अंतर दबाव) का स्वतंत्र विकल्प।
बिजली की आपूर्तिः बिजली की आपूर्ति 12 ~ 45VDC है, और सामान्य कार्य शक्ति की आपूर्ति 24VDC है।
भारः सर्किट बोर्ड का अधिकतम भार प्रतिरोध RL हैः RL = (Vs-12V) /0.023A,
सूत्र में, RL: अधिकतम भार प्रतिरोध Ω, संचार के दौरान अधिकतम RL 600Ω है; Vs: बिजली की आपूर्ति
वोल्टेज V.

रेंज और शून्य स्थितिः ट्रांसमीटर को स्थान पर बटन या HART को अपनाने से समायोजित किया जा सकता है
कम्युनिकेटर दूरस्थ रूप से समायोजित किया जाता है।
सकारात्मक और नकारात्मक हस्तांतरणः अंतर दबाव ट्रांसमीटरः अधिकतम सकारात्मक हस्तांतरण माप सीमा की ऊपरी सीमा है (URL)
नीचे के समान) माप सीमा से अंतर; अधिकतम नकारात्मक पलायन URL है। दबाव ट्रांसमीटरः मैक्स
सकारात्मक स्थानांतरण मान URL और मापी गई सीमा के बीच का अंतर है।
पूर्ण दबाव प्रेषक: अधिकतम सकारात्मक हस्तांतरण URL और मापी गई सीमा के बीच का अंतर है; कोई भार नहीं
पलायन करो।
दोष अलार्मः स्व-निदान कार्यक्रम 22mA या उससे कम के एनालॉग आउटपुट के साथ एक दोष का पता लगाता है
3.9mA अलार्म पर, अलार्म उच्च और निम्न संकेत इलेक्ट्रॉनिक घटक स्विच द्वारा चुना जा सकता है।
ट्रांसमीटर स्थिति लेखन संरक्षणः ट्रांसमीटर विन्यास को रोकने के लिए इलेक्ट्रॉनिक घटक पर एक स्विच स्विच करें
बदलाव।
तापमान सीमाः इलेक्ट्रॉनिक सर्किटः -30 ~ +85°C

संवेदनशील तत्व (सिलिकॉन तेल से भरा): -40 ~ + 104°C (निष्क्रिय तेल से भरा): -184 ~ + 71°C
भंडारण तापमानः -30 ~ +85°C
आरंभ समयः अधिकतम डम्पिंग < 2 सेकंड
वॉल्यूम अवशोषणः < 0.16 सेमी3
डम्पिंगः विद्युत डम्पिंग 0 ~ 16s है, 0.1s अंतराल पर समायोजित किया जा सकता है, संवेदनशील तत्व (चार्ज
सिलिकॉन तेल) प्राकृतिक समय 0.2 सेकंड, रेंज कोड 3 अस्थिरता समय 0.4 सेकंड है।

पैकिंग और वितरण


अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
