| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | BEITE |
| प्रमाणन | CE ISO |
| मॉडल संख्या | आरपी-बीपी |

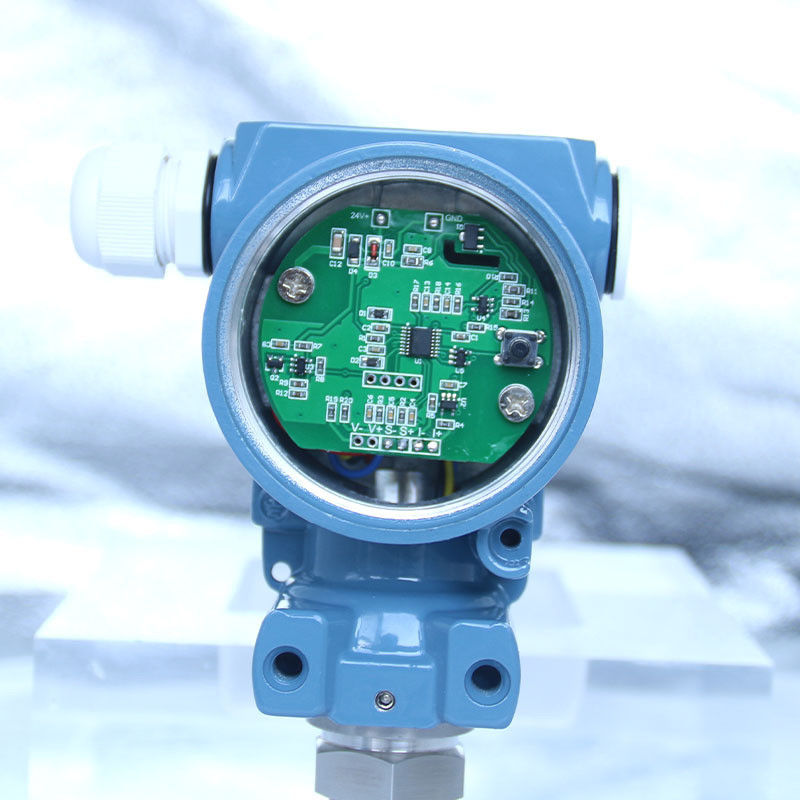

उत्पाद छवि प्रस्तुति
विवरण
हमारी कंपनी के एकल क्रिस्टल सिलिकॉन श्रृंखला बुद्धिमान दबाव/अंतर दबाव ट्रांसमीटर का उपयोग करने के लिए धन्यवाद।ट्रांसमीटर सर्किट डिजाइन में कोर और उन्नत डिजिटल अलगाव प्रौद्योगिकी के रूप में एक माइक्रोप्रोसेसर के साथ एक मॉड्यूलर डिजाइन को अपनाता है, जो उपकरण को अत्यधिक विरोधी हस्तक्षेप और स्थिर बनाता है। साथ ही, यह तापमान और स्थिर दबाव की भरपाई के लिए डिजिटल मुआवजा प्रौद्योगिकी का उपयोग करता है,जो माप की सटीकता में सुधार करता है और तापमान की बहाव को कम करता है. इसमें अच्छी दीर्घकालिक स्थिरता, उच्च विश्वसनीयता, मजबूत स्व-निदान क्षमता आदि की विशेषताएं हैं। संरचना के संदर्भ में, उपयोगकर्ता आसानी से कॉन्फ़िगर कर सकते हैं,HART संचार हैंडहेल्ड ऑपरेटर के माध्यम से ट्रांसमीटर सेट और कैलिब्रेट, शेल के बाहर की कुंजी और डिस्प्ले पर बटन।
जब आप प्रेशर ट्रांसमीटर प्राप्त करते हैं, तो परिवहन के दौरान किसी भी क्षति के लिए पैकेजिंग बॉक्स की सावधानीपूर्वक जांच करें।शिपिंग विभाग को सूचित करें और निर्माता या वितरक को एक रिपोर्ट प्रदान करेंपैकेजिंग टेप को खोलें और जांचें कि ऑर्डर किए गए भाग पूर्ण हैं या नहीं।पहले सेवा से संपर्क किए बिना किसी भी भाग को कारखाने में वापस न करेंउपकरण का मॉडल नंबर और मुख्य तकनीकी विनिर्देश आवरण की नाम प्लेट पर अंकित हैं।कृपया यह सुनिश्चित करें कि यह आप मूल रूप से आदेश दिया जब विनिर्देशों से मेल खाता है कि जाँच करेंयदि आपको अपने दबाव ट्रांसमीटर के साथ समस्याएं होती हैं, तो कृपया जांचें कि स्थापना और संचालन प्रक्रियाएं सही हैं या नहीं।सुनिश्चित करें कि आपकी सेटिंग्स और समायोजन निर्माता की सिफारिशों के अनुरूप हैं.
प्रेषक प्रक्रिया पाइप की सही स्थिति मापे जाने वाले माध्यम पर निर्भर करती है। उचित स्थापना स्थान का चयन करने के लिए, निम्नलिखित बिंदुओं पर विचार किया जाना चाहिएः
1) संक्षारक या अति गर्म मीडिया ट्रांसमीटर के साथ प्रत्यक्ष संपर्क में नहीं हो सकता है;
2) दबाव ट्यूब के अंदर स्लैग जमा होने से रोकें;
3) दबाव ट्यूब को यथासंभव छोटा रखें।
4) दो दबाव पाइपों में हाइड्रोलिक ऊंचाई को संतुलित किया जाना चाहिए;
5) दबाव पाइप को कम तापमान ढाल और उतार-चढ़ाव वाली जगह पर स्थापित किया जाना चाहिए;
गैस के दबाव को मापते समय, प्रक्रिया पाइपलाइन से जुड़ी दबाव-प्रेरक पाइपलाइन को ऊर्ध्वाधर ऊपर की ओर या ऊर्ध्वाधर ऊपर की ओर 45° के दायरे में स्थापित करना आवश्यक है।ट्रांसमीटर पक्ष दबाव बंदरगाह के ऊपर स्थापित किया जाना चाहिए प्रक्रिया पाइपलाइन में तरल को छुट्टी देने के लिए अनुमति देने के लिएतरल पदार्थ के दबाव को मापने के लिए क्षैतिज दिशा में या क्षैतिज दिशा में 45° नीचे की ओर प्रक्रिया पाइपलाइन से जुड़ी एक दबाव पैदा करने वाली पाइप स्थापित करना आवश्यक है।ट्रांसमीटर गैस प्रक्रिया पाइपलाइन में छुट्टी दी जा करने के लिए अनुमति देने के लिए पक्ष पर दबाव बंदरगाह के नीचे स्थापित है.
विनिर्देश
|
रेंज
|
-0.1~0~100MPa ((अनुकूलित)
|
|
आउटपुट
|
4~20mA, 1-5V, 0-10V, RS485 ((अनुकूलन योग्य)
|
|
सटीकता
|
00.5% एफएस 0.2% एफएस
|
|
विद्युत आपूर्ति
|
24 ((12-36VDC)
|
|
कार्य तापमान
|
-20~85°C
|
|
अस्थायी मुआवजा
|
-10~70°C
|
|
प्रतिक्रिया
|
500 हर्ट्ज
|
|
सुरक्षा का स्तर
|
IP65
|
|
दबाव कोर
|
विसारित सिलिकॉन, तनाव प्रकार, नीलम
|
|
स्थिरता प्रदर्शन
|
± 0.1% एफ.एस./वर्ष
|
|
आवास की सामग्री
|
304, 316L, पॉलीटेट्राफ्लोरोएथिलीन (अनुकूलित)
|
|
प्रक्रिया कनेक्शन
|
डिफ़ॉल्ट M20*1.5 (अनुकूलन योग्य)
|
| संख्या | रेंज अनुपात | जीपी | एपी | डीपी | एचपी | ||||||
| 3 | 0-02~7.0kPa ((0-20~715mmH-O) | ||||||||||
| 4 | 0-0,4~37.4.0kPa(0-38~3810mmH₂ओ) | ||||||||||
| 5 | 0-1.8~186.8KPa ((0-190-19050mmH₂ओ) | ||||||||||
| 5 7 |
0-6,9~590kPa ((0-0,07~/kgf/cm2) 0-20.6~2063kFa ((C-0.21-21kgflcm?) |
||||||||||
| 3 | 0-68.9~5890kPa ((0-0.7~70kgf/cm2) | 〇 | |||||||||
| 3 | 0-206.8~20630kPa40-2.1~210kgf/cm2) | Q | ओ | ओ | |||||||
| 3 | 0-413.7~41370kPa ((0-4.22~422kgf/cm2) | 〇 | 〇 | 〇 | |||||||
| क्यू-हाँ ○-नहीं | |||||||||||
उत्पाद का रखरखाव
1बुद्धिमान ट्रांसमीटर के सभी कनेक्शनों को इच्छा से ढीला या अलग नहीं किया जा सकता है।
2. बुद्धिमान दबाव ट्रांसमीटर को डायाफ्राम और अन्य सामानों को नुकसान से बचाने के लिए ध्यान से रखा जाना चाहिए और संभाला जाना चाहिए। यदि यह क्षतिग्रस्त है और इसकी मरम्मत की आवश्यकता है, तो यह आवश्यक है कि आप इसे ठीक करें।इसे हमारी कंपनी में लौटा देना चाहिए।. वापसी करते समय ट्रांसमीटर के डायफ्राम को सुरक्षित रखें और परिवहन के दौरान इसे क्षतिग्रस्त न होने दें।विरोधी कंपन सामग्री में पूरे घटक पैक करें और इसे हमारी कंपनी के लिए वापस जहाज.
पैकेजिंग और उत्पाद की पूर्णता
1पैकिंग करते समय यह जांचें कि पैकेजिंग बरकरार है या नहीं और जांचें कि पैकिंग सूची के अनुसार ट्रांसमीटर का मॉडल, विनिर्देश और ऑर्डर अनुबंध संगत हैं या नहीं।जांचें कि क्या यादृच्छिक सामान पूरा हो गया है.
2अंतर दबाव/दबाव ट्रांसमीटर सहायक उपकरण
●इंस्ट्रक्शन मैनुअल की 1 प्रति
● उत्पाद प्रमाणपत्र की 1 प्रति
● उत्पाद कारखाने के निरीक्षण के आंकड़ों की 1 प्रति
● 1 सेट प्लग, वायरिंग प्लग, माउंटिंग ब्रैकेट और यू आकार का कार्ड (वैकल्पिक)
पैकिंग और वितरण
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
