| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | BEITE |
| प्रमाणन | CE ISO |
| मॉडल संख्या | आरपी-बीपी |

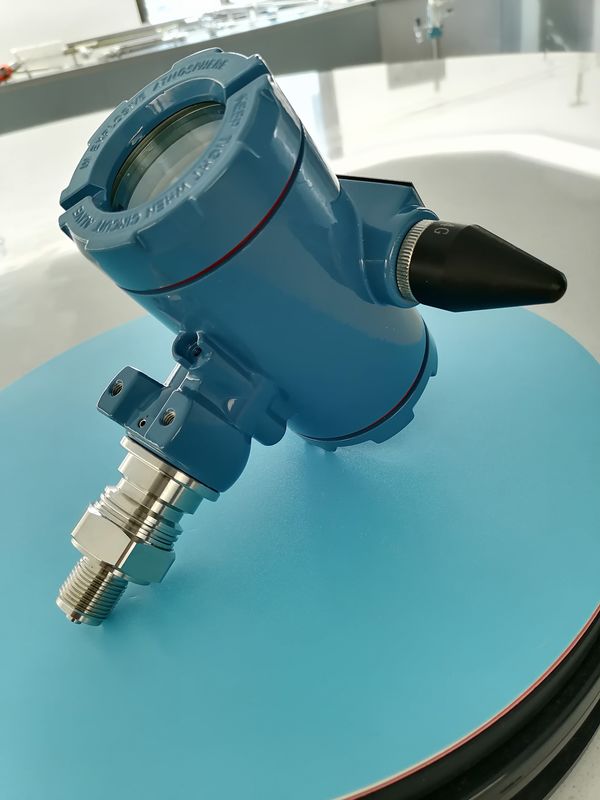

उत्पाद छवि प्रस्तुति
अवलोकन:
यह एकीकृत तापमान, दबाव, तरल स्तर, तापमान और दबाव एकीकृत ट्रांसमीटर तरल पदार्थ माप और निगरानी के लिए वायरलेस निगरानी प्रणाली का एक सहायक उत्पाद है।यह दबाव की निगरानी के लिए उपयुक्त है, तेल और पानी के कुओं के उत्पादन, भंडारण और परिवहन प्रक्रिया में तापमान और तरल स्तर, नल के पानी के पाइप नेटवर्क की निगरानी, जल संरक्षण और जल ऊर्जा की टेलीमेट्री,गैस पाइपलाइनों के दबाव और तापमान का पता लगाना, और नदियों, झीलों और समुद्रों के तरल स्तर का पता लगाने। यह माइक्रो-पावर वायरलेस संचार मोड को अपनाता है, बाहरी वायरिंग की आवश्यकता नहीं है, और स्थापित करने के लिए तेज़, सुरक्षित और अधिक सुविधाजनक है।मानक माप संकेत lorawan नेटवर्क के माध्यम से प्रेषित किया जाता है, जिसे माप और नियंत्रण प्रणाली से आसानी से जोड़ा जा सकता है और इसका व्यापक अनुप्रयोग है। यह सीधे निर्दिष्ट गेटवे पर डेटा भेज सकता है। लंबी दूरी, कम बिजली की खपत,और शून्य-काम इसके सबसे बड़े फायदे हैंबैटरी संचालित, ग्राहकों को सिग्नल और बिजली की आपूर्ति के बारे में चिंता करने की आवश्यकता नहीं है।
I. उत्पाद की विशेषताएं:
प्रत्यक्ष स्थापना, सीधे माप बिंदु पर स्थापित किया जा सकता है, एकीकृत संरचना;
विस्फोट प्रतिरोधी डिजाइनः विस्फोट प्रतिरोधी एल्यूमीनियम खोल, सर्किट बोर्ड प्रणाली आंतरिक रूप से सुरक्षित है;
सुरक्षा स्तर IP66, बाहरी उपयोग के लिए उपयुक्त है।
लोरावन मानक का अनुपालन करता है, वायरलेस संचार दूरी 1~2 किमी, एकल गेटवे कवरेज व्यापक है, सिस्टम लागत कम है, 470-510MHZ कई गेटवे के साथ संगत है।
एलसीडी डिस्प्ले, -30~70 डिग्री स्पष्ट डिस्प्ले, तापमान से अधिक होने पर डिस्प्ले क्षतिग्रस्त नहीं होता है।
38AH उच्च ऊर्जा वाली लिथियम बैटरी का समर्थन, बैटरी जीवन 3-5 वर्ष (प्रसारण अंतराल 1 घंटा) ।
उच्च लाभ एंटेना, एकीकृत एंटेना और स्प्लिट एंटेना। लंबी दूरी।
स्वचालित बिजली की खपत नियंत्रण, डेटा भेजते समय उच्च शक्ति संचालन, स्टैंडबाय में माइक्रो-पावर ऑपरेशन। सक्रिय डेटा अलार्म समारोह के साथ।
गतिशील अद्यतन सॉफ्टवेयर उन्नयन सेवा का समर्थन करें।
नेटवर्क एक्सेस विधि का समर्थन
प्रेषक प्रक्रिया पाइप की सही स्थिति मापे जाने वाले माध्यम पर निर्भर करती है। उचित स्थापना स्थान का चयन करने के लिए, निम्नलिखित बिंदुओं पर विचार किया जाना चाहिएः
1) संक्षारक या अति गर्म मीडिया ट्रांसमीटर के साथ प्रत्यक्ष संपर्क में नहीं हो सकता है;
2) दबाव ट्यूब के अंदर स्लैग जमा होने से रोकें;
3) दबाव ट्यूब को यथासंभव छोटा रखें।
4) दो दबाव पाइपों में हाइड्रोलिक ऊंचाई को संतुलित किया जाना चाहिए;
5) दबाव पाइप को कम तापमान ढाल और उतार-चढ़ाव वाली जगह पर स्थापित किया जाना चाहिए;
गैस के दबाव को मापने के लिए, प्रक्रिया पाइपलाइन से जुड़ी एक दबाव-प्रेरक पाइप को ऊर्ध्वाधर या ऊर्ध्वाधर दिशा से 45° के भीतर स्थापित करना आवश्यक है।ट्रांसमीटर पक्ष दबाव बंदरगाह के ऊपर स्थापित किया जाना चाहिए प्रक्रिया पाइपलाइन में तरल को छुट्टी देने के लिए अनुमति देने के लिएतरल पदार्थ के दबाव को मापने के लिए, क्षैतिज दिशा में या क्षैतिज दिशा में 45° नीचे की ओर प्रक्रिया पाइपलाइन से जुड़ी एक दबाव-प्रेरक पाइप स्थापित करना आवश्यक है।ट्रांसमीटर प्रक्रिया पाइपलाइन में गैस के निर्वहन की अनुमति देने के लिए पक्ष पर दबाव बंदरगाह के नीचे स्थापित है.
विनिर्देश
|
रेंज
|
-0.1~0~100MPa ((अनुकूलित)
|
|
आउटपुट
|
4~20mA, 1-5V, 0-10V, RS485 ((अनुकूलन योग्य)
|
|
सटीकता
|
00.5% एफएस 0.2% एफएस
|
|
विद्युत आपूर्ति
|
24 ((12-36VDC)
|
|
कार्य तापमान
|
-20 से 85°C
|
|
अस्थायी मुआवजा
|
-10~70°C
|
|
प्रतिक्रिया
|
500 हर्ट्ज
|
|
सुरक्षा का स्तर
|
IP65
|
|
दबाव कोर
|
विसारित सिलिकॉन, तनाव प्रकार, नीलम
|
|
स्थिरता प्रदर्शन
|
±0.1% एफ.एस./वर्ष
|
|
आवास की सामग्री
|
304, 316L, पॉलीटेट्राफ्लोरोएथिलीन (अनुकूलित)
|
|
प्रक्रिया कनेक्शन
|
डिफ़ॉल्ट M20*1.5 (अनुकूलन योग्य)
|
| संख्या | रेंज अनुपात | जीपी | एपी | डीपी | एचपी | ||||||
| 3 | 0-02~7.0kPa ((0-20~715mmH-O) | ||||||||||
| 4 | 0-0,4~37.4.0kPa(0-38~3810mmH₂ओ) | ||||||||||
| 5 | 0-1.8~186.8KPa ((0-190-19050mmH₂ओ) | ||||||||||
| 5 7 |
0-6,9~590kPa ((0-0,07~/kgf/cm2) 0-20.6~2063kFa ((C-0.21-21kgflcm?) |
||||||||||
| 3 | 0-68.9~5890kPa ((0-0.7~70kgf/cm2) | 〇 | |||||||||
| 3 | 0-206.8~20630kPa40-2.1~210kgf/cm2) | Q | ओ | ओ | |||||||
| 3 | 0-413.7~41370kPa ((0-4.22~422kgf/cm2) | 〇 | 〇 | 〇 | |||||||
| क्यू-हाँ ○-नहीं | |||||||||||
वायरलेस दबाव ट्रांसमीटर की स्थापना की प्रक्रिया अपेक्षाकृत सरल और लचीली है, लेकिन इसकी माप सटीकता और संचार स्थिरता सुनिश्चित करने के लिए,कुछ स्थापना बिंदुओं पर ध्यान देने की आवश्यकता है. वायरलेस दबाव ट्रांसमीटर के लिए निम्नलिखित स्थापना चरण और सावधानियां हैंः
स्थापना चरण
1. **स्थापना स्थान का चयन करें**
- सुनिश्चित करें कि स्थापना स्थान वास्तविक मापे गए दबाव को प्रतिबिंबित कर सके और मृत कोनों या पाइप मोड़ से बचें।
- हस्तक्षेप रहित स्थान चुनें और विद्युत चुम्बकीय हस्तक्षेप के सशक्त स्रोतों से बचें, जैसे कि आवृत्ति परिवर्तक, रेडियो ट्रांसमीटर आदि।
- यह सुनिश्चित करें कि सिग्नल प्राप्त करने वाले छोर तक सुचारू रूप से प्रेषित हो सके। लंबी दूरी के प्रसारण के लिए, यह सुनिश्चित करें कि बहुत अधिक बाधाएं न हों।
2. ** मापने वाले माध्यम को कनेक्ट करें**
- प्रेषक को दबाव पाइप या दबाव इंटरफेस से जोड़ने के लिए उपयुक्त कनेक्टर का प्रयोग करें।
- सुनिश्चित करें कि माप की सटीकता को प्रभावित करने वाले रिसाव से बचने के लिए इंटरफ़ेस अच्छी तरह से सील है।
- स्थापना के दौरान तीव्र कंपन या तीव्र तापमान परिवर्तन के प्रत्यक्ष संपर्क से बचें।
3. **पावर सप्लाई और वायरलेस संचार विन्यास**
- यह सुनिश्चित करने के लिए बैटरी शक्ति या बाहरी बिजली की आपूर्ति की जाँच करें कि ट्रांसमीटर में पर्याप्त बिजली की आपूर्ति है।
- वायरलेस संचार मॉड्यूल को कॉन्फ़िगर करें और संचार पैरामीटर सेट करें, जैसे कि आवृत्ति, आईडी पता, डेटा ट्रांसमिशन दर, आदि।सुनिश्चित करें कि संचार विन्यास प्राप्त करने वाले अंत से मेल खाता है.
- विस्फोट-प्रूफ आवश्यकताओं वाले अवसरों के लिए, यह सुनिश्चित करें कि विस्फोट-प्रूफ बैटरी या बिजली की आपूर्ति का उपयोग किया जाए जो मानकों को पूरा करती है।
4. **सिग्नल परीक्षण**
- स्थापना पूरी होने के बाद, यह पुष्टि करने के लिए सिग्नल परीक्षण करें कि डेटा सामान्य रूप से प्राप्त करने वाले अंत में प्रेषित किया जा सकता है।
- दबाव प्रेषक की माप सटीकता का परीक्षण करें और प्रेषक को माप आवश्यकताओं को पूरा करने के लिए कैलिब्रेट करें।
5. **ट्रांसमीटर को ठीक करें**
- ट्रांसमीटर को ढीला होने से बचाने के लिए उपयुक्त फिक्सिंग ब्रैकेट या फ्लैंग्स का उपयोग करें।
- यदि इसे बाहर स्थापित करने की आवश्यकता है, तो हवा और बारिश जैसे प्राकृतिक कारकों से उपकरण की सुरक्षा के लिए एक सुरक्षात्मक आवरण का उपयोग करना सबसे अच्छा है।
सावधानियां
- **************************************************************************************************************************************************************************************************************************************************************
- **नियमित रखरखाव**: डिवाइस की बैटरी की शक्ति की जाँच करें और बैटरी को नियमित रूप से बदलें या चार्ज करें।
- **सुरक्षा उपाय**: कठोर वातावरण के लिए, सुनिश्चित करें कि ट्रांसमीटर में पर्याप्त उच्च सुरक्षा स्तर का आवास हो, जैसे IP65 या उच्चतर जलरोधक और धूलरोधी स्तर।
- **बिजली सुरक्षा और ग्राउंडिंग**: यदि आप ऐसी जगहों पर स्थापित कर रहे हैं जहां अक्सर बिजली आती है, तो बिजली सुरक्षा के उपायों पर विचार करें और ग्राउंडिंग का अच्छा काम करें।
विशेष अवसरों के लिए स्थापना के सुझाव
- **उच्च या निम्न तापमान वातावरण**: उच्च या निम्न तापमान के कारण उपकरण को नुकसान से बचने के लिए तापमान सीमा के लिए उपयुक्त ट्रांसमीटर का चयन करें।
- **विस्फोटक वातावरण**: विस्फोट-प्रूफ वायरलेस दबाव ट्रांसमीटर का उपयोग करें और विस्फोट-प्रूफ मानकों और आवश्यकताओं का अनुपालन सुनिश्चित करें।
- **समुद्री या संक्षारक वातावरण**: उपकरण के सेवा जीवन को बढ़ाने के लिए संक्षारण प्रतिरोधी सामग्री से बने ट्रांसमीटर का चयन करें।
सही स्थापना से वायरलेस दबाव ट्रांसमीटर की माप सटीकता और डेटा ट्रांसमिशन स्थिरता सुनिश्चित हो सकती है और इसकी सेवा जीवन को बढ़ाया जा सकता है।
उत्पाद का रखरखाव
1बुद्धिमान ट्रांसमीटर के सभी कनेक्शनों को इच्छा से ढीला या अलग नहीं किया जा सकता है।
2. बुद्धिमान दबाव ट्रांसमीटर को डायाफ्राम और अन्य सामानों को नुकसान से बचाने के लिए ध्यान से रखा जाना चाहिए और संभाला जाना चाहिए। यदि यह क्षतिग्रस्त है और इसकी मरम्मत की आवश्यकता है, तो यह आवश्यक है कि आप इसे ठीक करें।इसे हमारी कंपनी में लौटा देना चाहिए।. वापसी करते समय ट्रांसमीटर के डायफ्राम को सुरक्षित रखें और परिवहन के दौरान इसे क्षतिग्रस्त न होने दें।विरोधी कंपन सामग्री में पूरे घटक पैक करें और इसे हमारी कंपनी के लिए वापस जहाज.
पैकेजिंग और उत्पाद की पूर्णता
1पैकिंग करते समय यह जांचें कि पैकेजिंग बरकरार है या नहीं और जांचें कि पैकिंग सूची के अनुसार ट्रांसमीटर का मॉडल, विनिर्देश और ऑर्डर अनुबंध संगत हैं या नहीं।जांचें कि क्या यादृच्छिक सामान पूर्ण हैं.
2अंतर दबाव/दबाव ट्रांसमीटर सहायक उपकरण
●इंस्ट्रक्शन मैनुअल की 1 प्रति
● उत्पाद प्रमाणपत्र की 1 प्रति
● उत्पाद कारखाने के निरीक्षण के आंकड़ों की 1 प्रति
●1 सेट प्लग, वायरिंग प्लग, माउंटिंग ब्रैकेट और यू-आकार का कार्ड (वैकल्पिक)
पैकिंग और वितरण
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
