तेल और गैस कुओं के दबाव माप के लिए वायरलेस दबाव ट्रांसमीटर

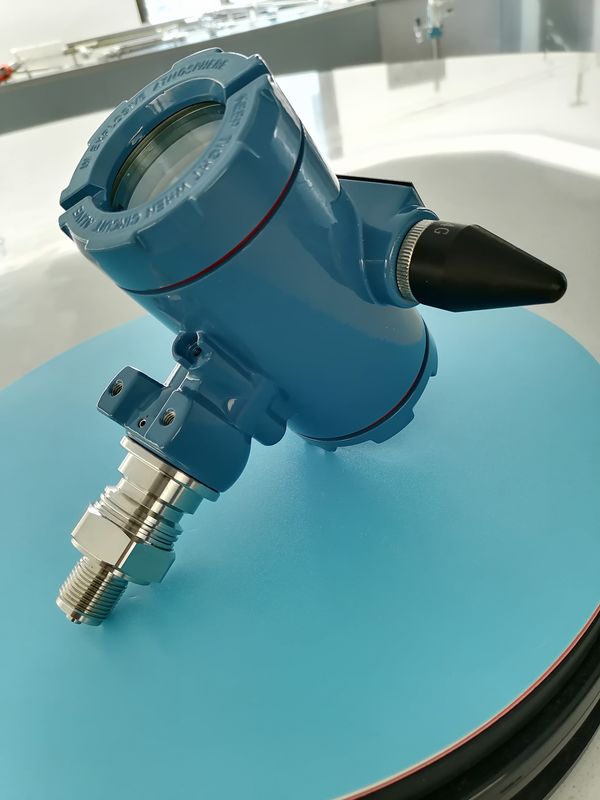

उत्पाद छवि प्रस्तुति

वायरलेस प्रेशर ट्रांसमीटर एक उपकरण है जिसका उपयोग प्रेशर डेटा को मापने और प्रसारित करने के लिए किया जाता है।यह दूरस्थ निगरानी और डेटा संचरण प्राप्त करने के लिए वायरलेस संचार प्रौद्योगिकी के माध्यम से प्राप्त अंत के लिए दबाव संकेतों को प्रसारित करता हैपारंपरिक वायर्ड प्रेशर ट्रांसमीटर की तुलना में, वायरलेस प्रेशर ट्रांसमीटर को वायरिंग की आवश्यकता नहीं होती है, स्थापना के लिए अधिक लचीला होता है,और उन अनुप्रयोगों में उपयोग के लिए उपयुक्त हैं जहां वायरिंग आसान नहीं है या मोबाइल उपकरणों का उपयोग किया जाता है.

वायरलेस दबाव ट्रांसमीटर की संरचना
1. **दबाव सेंसर**: मापे गए माध्यम के दबाव का पता लगाता है और इसे विद्युत संकेत में परिवर्तित करता है.
2. **सिग्नल प्रोसेसिंग सर्किट**: ट्रांसमिशन के लिए विद्युत सिग्नल को कंडीशनिंग और एम्पलीफायर करता है.
3. **वायरलेस कम्युनिकेशन मॉड्यूल**: संसाधित सिग्नल को वायरलेस तरीके से प्रसारित करता है, जैसे कि लोरा, ज़िगबी, एनबी-आईओटी, वाई-फाई या ब्लूटूथ।
4. **ऊर्जा प्रणाली**: आमतौर पर बैटरी से संचालित होती है, और कुछ सौर ऊर्जा या अन्य स्व-संचालित विधियों का उपयोग करते हैं।
5. **आवरण और सुरक्षा**: कठोर औद्योगिक वातावरण के अनुकूल होने के लिए आमतौर पर संक्षारण प्रतिरोधी, जलरोधक और विस्फोट प्रतिरोधी आवरणों का उपयोग किया जाता है।

अनुप्रयोग परिदृश्य
- **औद्योगिक स्वचालन**: कारखाने की पाइपलाइनों, भंडारण टैंक, बॉयलर आदि के दबाव निगरानी के लिए उपयुक्त है।
- तेल और गैस उद्योगः तेल क्षेत्रों और गैस कुओं में दबाव माप के लिए उपयोग किया जाता है।
- **जल उपचार और पर्यावरण संरक्षण**: जल उपचार उपकरण और पाइपलाइन दबाव की निगरानी करें।
- **एचवीएसी प्रणाली**: एयर कंडीशनिंग और एचवीएसी प्रणालियों में दबाव परिवर्तन का पता लगाना।
- **स्मार्ट एग्रीकल्चर**: सिंचाई प्रणालियों में पानी के दबाव की निगरानी करें।

लाभ
- ** लचीली स्थापना **: कोई तार की आवश्यकता नहीं, स्थापना समय और लागत को बचाने के लिए।
- **आसान रखरखाव**: तारों की क्षति या पहनने के कारण मरम्मत को कम करें।
- **रिमोट मॉनिटरिंग**: लंबी दूरी के सिग्नल ट्रांसमिशन का समर्थन करता है और वितरित मॉनिटरिंग के लिए उपयुक्त है।
- **मजबूत अनुकूलन क्षमता**: कठोर वातावरण में इस्तेमाल किया जा सकता है, जैसे उच्च तापमान, उच्च आर्द्रता या ज्वलनशील और विस्फोटक अवसर।

वायरलेस प्रेशर ट्रांसमीटर सेंसर प्रौद्योगिकी और वायरलेस संचार प्रौद्योगिकी को जोड़कर उपकरणों की बुद्धिमत्ता स्तर में सुधार करते हैं।विशेष रूप से औद्योगिक इंटरनेट ऑफ थिंग्स (आईआईओटी) में.

प्रेषक प्रक्रिया पाइप की सही स्थिति मापे जाने वाले माध्यम पर निर्भर करती है। उचित स्थापना स्थान का चयन करने के लिए, निम्नलिखित बिंदुओं पर विचार किया जाना चाहिएः
1) संक्षारक या अति गर्म मीडिया ट्रांसमीटर के साथ प्रत्यक्ष संपर्क में नहीं हो सकता है;

2) दबाव ट्यूब के अंदर स्लैग जमा होने से रोकें;

3) दबाव ट्यूब को यथासंभव छोटा रखें।

4) दो दबाव पाइपों में हाइड्रोलिक ऊंचाई को संतुलित किया जाना चाहिए;

5) दबाव पाइप को कम तापमान ढाल और उतार-चढ़ाव वाली जगह पर स्थापित किया जाना चाहिए;

गैस के दबाव को मापते समय, प्रक्रिया पाइपलाइन से जुड़ी दबाव-प्रेरक पाइपलाइन को ऊर्ध्वाधर या ऊर्ध्वाधर दिशा से 45° के भीतर स्थापित करना आवश्यक है।ट्रांसमीटर पक्ष दबाव बंदरगाह के ऊपर स्थापित किया जाना चाहिए प्रक्रिया पाइपलाइन में तरल को छुट्टी देने के लिए अनुमति देने के लिएतरल पदार्थ के दबाव को मापने के लिए क्षैतिज दिशा में या क्षैतिज दिशा में 45° नीचे की ओर प्रक्रिया पाइपलाइन से जुड़ी एक दबाव उत्पन्न करने वाली पाइप स्थापित करना आवश्यक है।ट्रांसमीटर पक्ष पर दबाव बंदरगाह के नीचे स्थापित किया जाता है गैस प्रक्रिया पाइपलाइन में छुट्टी दी जा करने के लिए अनुमति देने के लिए.

विनिर्देश

वायरलेस दबाव ट्रांसमीटर की स्थापना की प्रक्रिया अपेक्षाकृत सरल और लचीली है, लेकिन इसकी माप सटीकता और संचार स्थिरता सुनिश्चित करने के लिए,कुछ स्थापना बिंदुओं पर ध्यान देने की आवश्यकता है. वायरलेस दबाव ट्रांसमीटर के लिए निम्नलिखित स्थापना चरण और सावधानियां हैंः

स्थापना चरण

1. **स्थापना स्थान का चयन करें**
- सुनिश्चित करें कि स्थापना स्थान वास्तविक मापे गए दबाव को प्रतिबिंबित कर सके और मृत कोनों या पाइप मोड़ से बचें।
- हस्तक्षेप रहित स्थान चुनें और तीव्र विद्युत चुम्बकीय हस्तक्षेप स्रोतों, जैसे आवृत्ति परिवर्तक, रेडियो ट्रांसमीटर आदि से बचें।
- यह सुनिश्चित करें कि सिग्नल प्राप्त करने वाले छोर तक सुचारू रूप से प्रेषित हो सके। लंबी दूरी के प्रसारण के लिए, यह सुनिश्चित करें कि बहुत अधिक बाधाएं न हों।

2. ** मापने वाले माध्यम को कनेक्ट करें**
- प्रेषक को दबाव पाइप या दबाव इंटरफेस से जोड़ने के लिए उपयुक्त कनेक्टर का प्रयोग करें।
- यह सुनिश्चित करें कि माप की सटीकता को प्रभावित करने वाले रिसाव से बचने के लिए इंटरफ़ेस अच्छी तरह से सील है।
- स्थापना के दौरान तीव्र कंपन या तीव्र तापमान परिवर्तन के प्रत्यक्ष संपर्क से बचें।

3. **पावर सप्लाई और वायरलेस संचार विन्यास**
- यह सुनिश्चित करने के लिए बैटरी शक्ति या बाहरी बिजली की आपूर्ति की जाँच करें कि ट्रांसमीटर में पर्याप्त बिजली की आपूर्ति है।
- वायरलेस संचार मॉड्यूल को कॉन्फ़िगर करें और संचार पैरामीटर सेट करें, जैसे आवृत्ति, आईडी पता, डेटा ट्रांसमिशन दर, आदि।सुनिश्चित करें कि संचार विन्यास प्राप्त करने वाले अंत से मेल खाता है.
- विस्फोट-प्रूफ आवश्यकताओं वाले अवसरों के लिए, यह सुनिश्चित करें कि विस्फोट-प्रूफ बैटरी या बिजली की आपूर्ति का उपयोग किया जाए जो मानकों को पूरा करती है।

4. **सिग्नल परीक्षण**
- स्थापना पूरी होने के बाद, यह पुष्टि करने के लिए सिग्नल परीक्षण करें कि डेटा सामान्य रूप से प्राप्त करने वाले अंत में प्रेषित किया जा सकता है।
- दबाव प्रेषक की माप सटीकता का परीक्षण करें और प्रेषक को माप आवश्यकताओं को पूरा करने के लिए कैलिब्रेट करें।

5. **ट्रांसमीटर को ठीक करें**
- ट्रांसमीटर को ढीला होने से बचाने के लिए उपयुक्त फिक्सिंग ब्रैकेट या फ्लैंग्स का उपयोग करें।
- यदि इसे बाहर स्थापित करने की आवश्यकता है, तो हवा और बारिश जैसे प्राकृतिक कारकों से उपकरण की सुरक्षा के लिए एक सुरक्षात्मक कवर का उपयोग करना सबसे अच्छा है।

सावधानियां

- **************************************************************************************************************************************************************************************************************************************************************
- **नियमित रखरखाव**: डिवाइस की बैटरी की शक्ति की जाँच करें और बैटरी को नियमित रूप से बदलें या चार्ज करें।
- **सुरक्षा उपाय**: कठोर वातावरण के लिए, सुनिश्चित करें कि ट्रांसमीटर में पर्याप्त उच्च सुरक्षा स्तर का आवास हो, जैसे IP65 या उच्चतर जलरोधक और धूलरोधी स्तर।
- **बिजली सुरक्षा और ग्राउंडिंग**: यदि आप ऐसी जगहों पर स्थापित करते हैं जहां अक्सर बिजली आती है, तो बिजली सुरक्षा के उपायों पर विचार करें और ग्राउंडिंग का अच्छा काम करें।
विशेष अवसरों के लिए स्थापना के सुझाव

- **उच्च या निम्न तापमान वातावरण**: उच्च या निम्न तापमान के कारण उपकरण को नुकसान से बचने के लिए तापमान सीमा के लिए उपयुक्त ट्रांसमीटर का चयन करें।
- **विस्फोटक वातावरण**: विस्फोट-प्रूफ वायरलेस दबाव ट्रांसमीटर का उपयोग करें और विस्फोट-प्रूफ मानकों और आवश्यकताओं का अनुपालन सुनिश्चित करें।
- **समुद्री या संक्षारक वातावरण**: उपकरण के सेवा जीवन को बढ़ाने के लिए संक्षारण प्रतिरोधी सामग्री से बने ट्रांसमीटर का चयन करें।

सही स्थापना से वायरलेस दबाव ट्रांसमीटर की माप सटीकता और डेटा ट्रांसमिशन स्थिरता सुनिश्चित हो सकती है और इसकी सेवा जीवन को बढ़ाया जा सकता है।

उत्पाद का रखरखाव
1बुद्धिमान ट्रांसमीटर के सभी कनेक्शनों को इच्छा से ढीला या अलग नहीं किया जा सकता है।
2. बुद्धिमान दबाव ट्रांसमीटर को डायाफ्राम और अन्य सामानों को नुकसान से बचाने के लिए ध्यान से रखा जाना चाहिए और संभाला जाना चाहिए। यदि यह क्षतिग्रस्त है और इसकी मरम्मत की आवश्यकता है, तो यह आवश्यक नहीं है कि आप अपने डिवाइस के लिए एक उपकरण का उपयोग करें।इसे हमारी कंपनी में लौटा देना चाहिए।. वापसी करते समय ट्रांसमीटर के डायफ्राम को सुरक्षित रखें और परिवहन के दौरान इसे क्षतिग्रस्त न होने दें।विरोधी कंपन सामग्री में पूरे घटक पैक करें और इसे हमारी कंपनी के लिए वापस जहाज.

पैकेजिंग और उत्पाद की पूर्णता
1पैकिंग करते समय यह जांचें कि पैकेजिंग बरकरार है या नहीं और जांचें कि पैकिंग सूची के अनुसार ट्रांसमीटर का मॉडल, विनिर्देश और ऑर्डर अनुबंध संगत हैं या नहीं।जांचें कि क्या यादृच्छिक सामान पूरा हो गया है.
2अंतर दबाव/दबाव ट्रांसमीटर सहायक उपकरण
●इंस्ट्रक्शन मैनुअल की 1 प्रति
● उत्पाद प्रमाणपत्र की 1 प्रति
● उत्पाद कारखाने के निरीक्षण के आंकड़ों की 1 प्रति
● 1 सेट प्लग, वायरिंग प्लग, माउंटिंग ब्रैकेट और यू आकार का कार्ड (वैकल्पिक)

पैकिंग और वितरण


अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
