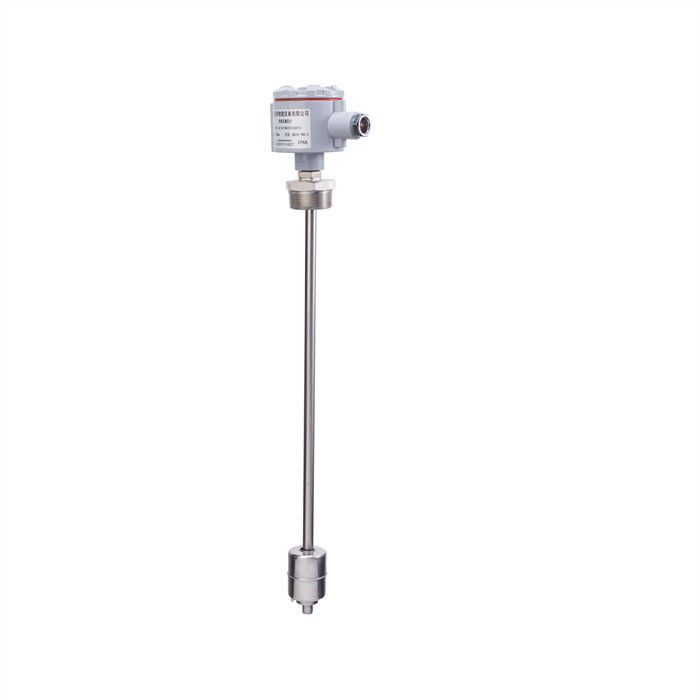

चुंबकीय फ्लोट लेवल गेज

विवरण

लौहचुंबकीय पदार्थों में चुंबकत्व दिशा में परिवर्तन से माध्यम के जाली अंतर में परिवर्तन होगा, जिससे लौहचुंबकीय पदार्थों की लंबाई और आयतन में परिवर्तन होगा,अर्थात्: चुंबकीय संकुचन, जिसे विडेमन प्रभाव के रूप में भी जाना जाता है, और इसके विपरीत प्रभाव को विलारी प्रभाव कहा जाता है। चुंबकीय संकुचन सेंसर गैर-संपर्क है, पहनने को कम करता है।इसमें उच्च संकल्प के फायदे हैं, उच्च सटीकता, उच्च स्थिरता, उच्च विश्वसनीयता, तेजी से प्रतिक्रिया समय, और लंबे कामकाजी जीवन। सेंसर को पुनर्मूल्यांकन या नियमित रूप से रखरखाव की आवश्यकता नहीं है।

कामकाजी सिद्धांत

मैग्नेटोस्ट्रिक्टिव सेंसर का सिद्धांत दो अलग-अलग चुंबकीय क्षेत्रों के पार होने पर एक तनाव पल्स सिग्नल उत्पन्न करना है,और फिर इस संकेत का पता लगाने के लिए आवश्यक समय अवधि की गणनाइन दो चुंबकीय क्षेत्रों में से एक चुंबकीय अंगूठी में स्थायी चुंबक से आता है,और दूसरे सेंसर इलेक्ट्रॉनिक्स डिब्बे में इलेक्ट्रॉनिक घटकों द्वारा उत्पन्न उत्तेजना नाड़ी से आता हैउत्तेजना धड़ ध्वनि की गति से सेंसर के अंदर चुंबकीय रूप से कठोर सामग्री से बने तरंगवाहक तार के साथ चलता है।जब चुंबकीय अंगूठी में स्थायी चुंबकीय क्षेत्र के साथ प्रतिच्छेदन, तरंगवाहक तार द्वारा उत्पन्न यांत्रिक कंपन चुंबकीय संकुचन घटना के कारण एक तनाव धड़कन बनाता है।इलेक्ट्रॉनिक्स कक्ष में सेंसर सर्किट द्वारा तनाव धड़कन जल्दी से पता लगाया जाता हैउत्तेजना धड़कन उत्पन्न होने के क्षण से लेकर तनाव धड़कन का पता लगाने तक के कुल समय को ध्वनि की एक निश्चित गति से गुणा करके,हम सही ढंग से चुंबक की स्थिति परिवर्तन की गणना कर सकते हैं. यह प्रक्रिया निरंतर है, इसलिए जब भी चुंबकीय अंगूठी की स्थिति बदलती है, नई स्थिति जल्दी से मापा जाता है. चूंकि आउटपुट संकेत एक वास्तविक सापेक्ष मूल्य है,एक आनुपातिक या संकेत है कि फिर से प्रवर्धित किया जाना चाहिए की बजाय, सिग्नल की बहाव या मूल्य परिवर्तन नहीं होता है, और अन्य सेंसरों की तरह नियमित रीकैलिब्रेशन की आवश्यकता नहीं होती है।

विनिर्देश

★ माप सीमा (मिमी) 80 ₹5000 मिमी

★ बिजली आपूर्ति वोल्टेजः +11VDC~+24VDC

★ आउटपुट रूप/कार्य वोल्टेज

एनालॉग सिग्नलः 4~20mADC, 0~5VDC, 1~5VDC, 0~10VDC (+15VDC~+36VDC)

डिजिटल सिग्नलः RS485

★ भार क्षमताः अधिकतम भार 2mA के साथ वोल्टेज संकेत आउटपुट

अधिकतम भार 3KΩ के साथ वर्तमान संकेत आउटपुट

★ गैर-रैखिक त्रुटि ± 0.05% एफएस; 200 मिमी से कम अधिकतम त्रुटि 100 μm है

★ 0.002% एफएस से बेहतर दोहराने की त्रुटि

★ 0.002% एफएस से बेहतर संकल्प

★ 0.002% एफएस से बेहतर हाइस्टेरिसिस

★ कार्य तापमान 0~+70°C -15~+60°C -25~+70°C -40~+85°C

★ माप रड सामग्री 0Cr18Ni9 (304) 316 स्टेनलेस स्टील (विशेष अनुकूलन)

★ इलेक्ट्रॉनिक डिब्बे खोल सामग्री कास्ट एल्यूमीनियम (1Cr18Ni9Ti वैकल्पिक)

★ अग्रणी विधि पीवीसी आश्रित केबल (डिफ़ॉल्ट लंबाईः 2.8 मीटर, उपयोगकर्ता आवश्यकताओं के अनुसार भी प्रदान किया जा सकता है)

विमानन प्लग (ज्वालारोधक उत्पादों के लिए उपयुक्त नहीं) टर्मिनल ब्लॉक

★ शैल सुरक्षा ग्रेड IP68

स्थापना से पहले ध्यान देने योग्य बातें
सभी स्थापना निर्देशों को ध्यान से पढ़ें ताकि स्थापना वातावरण का तापमान, झटका, कंपन, दबाव और आकार सेंसर की अनुमेय सीमा से अधिक न हो।मापने की छड़ी को मोड़ो नहीं; सेंसर के इलेक्ट्रॉनिक घटक के छोर या छोर को बड़े पैमाने पर टक्कर न दें; सेंसर के इलेक्ट्रॉनिक घटक यह छप-प्रूफ है लेकिन डुबकी योग्य नहीं है।तरल पदार्थ इलेक्ट्रॉनिक्स डिब्बे के आधार के शीर्ष तक पहुंचने की अनुमति न दें. उपयोगकर्ता उत्पाद के उपयोग के माहौल, विरोधी जंग, विस्फोट-सबूत और कार्य चयन के लिए जिम्मेदार है। विशेष आवश्यकताओं के बिना सेंसर ज्वलनशील, विस्फोटक,क्षयकारी, वाष्प और तरल परिस्थितियों में जो सेंसर के लिए रासायनिक प्रतिक्रियाओं या अन्य क्षति है; स्थापना के बाद, इलेक्ट्रॉनिक गोदाम को संरक्षित किया जाना चाहिए।

स्थापित करने की विधि
अंतर्निहित स्थापना विधिः

1. सेंसर को M18×1.5 माउंटिंग छेद में स्क्रू करें, और चित्र में दिखाए अनुसार "O" रिंग की सील सतह को संसाधित करने पर ध्यान दें।

2चुंबकीय अंगूठी की स्थिति के अनुसार, घर का बना पिस्टन पर चार थ्रेडेड छेद ड्रिल करें, और चुंबकीय अंगूठी को एम 4 × 10 हेक्सागन सॉकेट शिकंजा के साथ तय करें।पेंच के सिर सेंसर के इलेक्ट्रॉनिक डिब्बे की तरफ हैचुंबकीय अंगूठी को मापने की छड़ी के साथ यथासंभव समकक्ष होना चाहिए, लेकिन चुंबकीय अंगूठी की विचलन माप की सटीकता पर कोई प्रभाव नहीं डालती है।यह चुंबकीय अंगूठी और पिस्टन के बीच एक पीटीएफई गाइड आस्तीन जोड़ने के लिए सिफारिश की है.

3. यदि पिस्टन चुंबकीय रूप से प्रवाहकीय सामग्री से बना है, तो चुंबकीय अंगूठी और पिस्टन के बीच एक गैर-चुंबकीय प्रवाहकीय वाशर स्थापित किया जाना चाहिए।

बाहरी स्थापना विधिः

1000 मिमी से कम माप सीमा वाले सेंसरों के लिए FW-1 स्थापना सहायक उपकरण का उपयोग करने की सिफारिश की जाती है; 1000 मिमी से अधिक माप सीमा वाले सेंसरों के लिए,स्थापना के लिए एक मापने की छड़ी ब्रैकेट का उपयोग करें.

1. सेंसर को सेंसर ब्रैकेट से क्लैंप करें और ब्रैकेट को लॉक नट से सेंसर के थ्रेडों पर सुरक्षित करें।

2. चुंबकीय अंगूठी चुंबकीय अंगूठी ब्रैकेट पर M3 × 12 हेक्सागोन सॉकेट शिकंजा के साथ तय करें। माप छड़ी पर चुंबकीय अंगूठी स्थापित करते समय,पेंच सिर इलेक्ट्रॉनिक डिब्बे की ओर मुड़ा होना चाहिएचुंबकीय अंगूठी को मापने की छड़ी के साथ यथासंभव समकक्ष होना चाहिए और इससे कोई संपर्क नहीं होना चाहिए।लेकिन चुंबकीय अंगूठी होना चाहिए अंगूठी का थोड़ा विचलन सेंसर प्रदर्शन को प्रभावित नहीं करेगा.

मापने की छड़ी के छोर के चारों ओर स्थिर पट्टी को कसकर लपेटें और इसे दो M3×8 शिकंजा और दो M3 नट्स से स्थिर करें।
नोटः FW-1 स्थापना सहायक केवल एक स्थिर स्लैट प्रदान करता है, जिसे मापने की छड़ी के अंत से 50 मिमी के भीतर तय किया जाना चाहिए।मापने की छड़ी के समर्थन की स्थापना के लिए सहायक उपकरण में तीन स्थिर स्लेट होते हैंस्थापना विधि इस प्रकार है: एक स्थिर स्लैट को अंत से लगभग 25 मिमी तक तय किया जाता है। अंदर, अन्य दो मापने की छड़ी पर समान रूप से वितरित किए जाते हैं।फिर स्थापना की आवश्यकताओं के अनुसार घर का बना शिकंजा के साथ पूरी शुरू में स्थापित सेंसर फिक्स.

समायोजन
सेंसर को कारखाने में शून्य और पूर्ण पैमाने पर कैलिब्रेट किया गया है। सेंसर की दीर्घकालिक स्थिरता के कारण, पूरे जीवन चक्र के दौरान कोई समायोजन की आवश्यकता नहीं है। इसलिए,विश्वसनीयता बढ़ाने के लिए, सेंसर समायोजन के लिए एक बंदरगाह नहीं है. कृपया माप के लिए एक पैरामीटर-कैलिब्रेट माध्यमिक उपकरण का उपयोग करें. यदि उपयोगकर्ता को शून्य बिंदु और पूर्ण पैमाने को रीसेट करने की आवश्यकता है,कृपया हमारी कंपनी से संपर्क करें.
