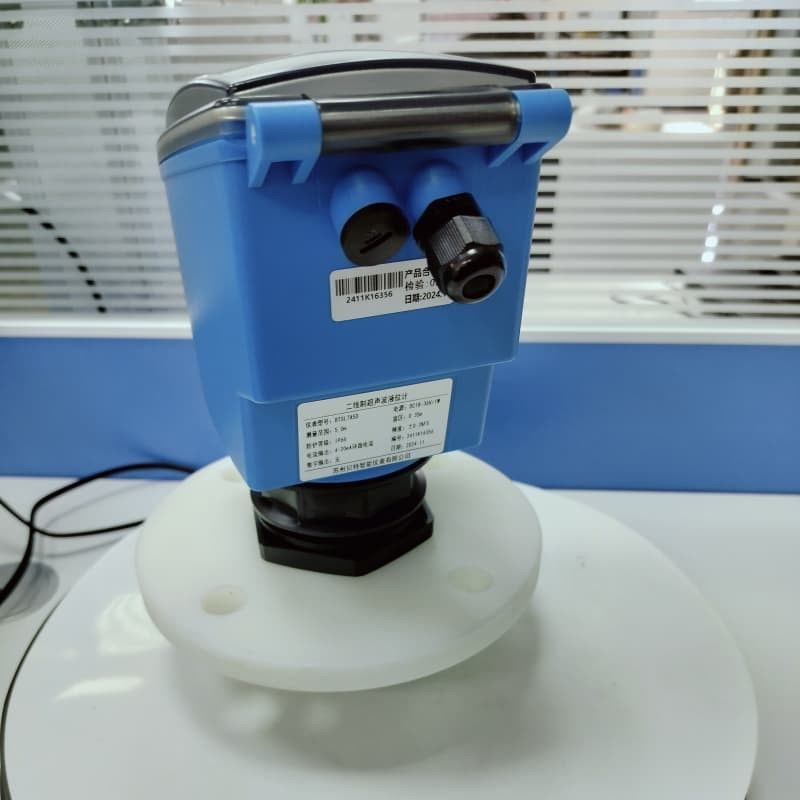

उच्च प्रदर्शन अल्ट्रासोनिक तरल स्तर मीटर उच्च सटीकता

दो तार वाले अल्ट्रासोनिक लेवल मीटर एक आम तौर पर इस्तेमाल किया तरल स्तर मापने उपकरण है। इसके तकनीकी मापदंड निर्माता और मॉडल के आधार पर भिन्न हो सकते हैं,लेकिन आम तौर पर निम्नलिखित मुख्य पहलुओं को शामिल करते हैं:

1. ** माप सीमा**
- तरल स्तर मापने की सीमा आमतौर पर **0.3~30 मीटर** होती है, और विशिष्ट सीमा मॉडल और अनुप्रयोग परिदृश्य पर निर्भर करती है।

2. **अंधा क्षेत्र**
- आमतौर पर **0.2~0.5 मीटर**, जो उस सीमा को दर्शाता है जिसे जांच के पास प्रभावी ढंग से मापा नहीं जा सकता है।

3. ** सटीकता **
- माप की सटीकता आम तौर पर उपकरण की गुणवत्ता और कैलिब्रेशन स्थिति के आधार पर ** ± 0.5% ~ ± 1% ** या उससे अधिक होती है।

4. ** संकल्प**
- आमतौर पर **1 मिमी** या उससे कम, जो तरल स्तर की न्यूनतम परिवर्तन धारणा क्षमता को निर्धारित करता है।

5. **कामकाजी वोल्टेज**
- दो तारों का डिजाइन, बिजली आपूर्ति वोल्टेज आमतौर पर **DC 24V** है, और बिजली आपूर्ति और संकेत संचरण दो तारों को साझा करते हैं।

6. **आउटपुट सिग्नल**
- सामान्यतः **4~20mA** एनालॉग सिग्नल, जिसे सीधे पीएलसी या डीसीएस सिस्टम से जोड़ा जा सकता है।
7. **कामकाजी वातावरण का तापमान**
- -20°C ~ 60°C या सामग्री और डिजाइन के आधार पर व्यापक तापमान सीमा।
8. **सुरक्षा का स्तर**
- आमतौर पर **IP65~IP68**, नम या धूल भरे वातावरण के लिए उपयुक्त है।

9. **प्रसारण आवृत्ति**
- आमतौर पर **20~200kHz**, आवेदन परिदृश्य के अनुसार तरल के प्रकार के अनुकूल विभिन्न आवृत्तियों का चयन करें।

10. **स्थापना की विधि**
- विभिन्न परिदृश्यों की आवश्यकताओं को पूरा करने के लिए कई स्थापना विधियों जैसे कि धागा, फ्लैंज, दीवार लटकन, आदि का समर्थन करता है।

11. **सामग्री**
- जांच और खोल ज्यादातर संक्षारण प्रतिरोधी सामग्री (जैसे पॉलीप्रोपाइलीन, पीवीडीएफ, स्टेनलेस स्टील) से बने होते हैं,रासायनिक उद्योग और पर्यावरण संरक्षण जैसे जटिल वातावरण के लिए उपयुक्त.
12. ** मापने का माध्यम**
- साफ पानी, सीवेज, तेल आदि जैसे तरल माध्यमों के लिए इस्तेमाल किया जा सकता है। कुछ मॉडल पाउडर या ठोस कणों के माप का समर्थन करते हैं।

13. **अन्य मापदंड**
- ** प्रतिक्रिया समय**: आमतौर पर 1 सेकंड या उससे कम।
- **विरोधी हस्तक्षेप क्षमता**: जटिल विद्युत चुम्बकीय वातावरण के अनुकूल डिजाइन में सुधार।
- ** संचार इंटरफ़ेस (वैकल्पिक) **: कुछ मॉडल HART प्रोटोकॉल या MODBUS संचार का समर्थन करते हैं।

यदि कोई विशिष्ट मॉडल है, तो आप विस्तृत मापदंडों की पुष्टि कर सकते हैं!

अल्ट्रासोनिक तरल स्तर मीटर के साथ औद्योगिक स्वचालन के लिए उन्नत दो तार डिजाइन

दो तार वाला अल्ट्रासोनिक लेवलमीटर एक उपकरण है जिसका उपयोग तरल या ठोस सामग्री के स्तर को मापने के लिए किया जाता है। इसका उपयोग आमतौर पर औद्योगिक स्वचालन में किया जाता है,सामग्री निगरानी और पर्यावरण प्रबंधनइसका कार्य सिद्धांत द्रव के स्तर को निर्धारित करने के लिए माध्यम में अल्ट्रासोनिक तरंग प्रसार के समय अंतर का उपयोग करना है।उपकरण तरल की ऊंचाई या सामग्री के संचय की ऊंचाई की गणना अल्ट्रासोनिक संकेतों का उत्सर्जन और परावर्तित संकेतों को प्राप्त करके करता है.


विवरण

अल्ट्रासोनिक तरल स्तर गेज एक माइक्रोप्रोसेसर द्वारा नियंत्रित एक डिजिटल तरल स्तर उपकरण है। माप में, अल्ट्रासोनिक पल्स सेंसर (ट्रांसड्यूसर) द्वारा उत्सर्जित किया जाता है।ध्वनि तरंग तरल सतह से परिलक्षित होती है और उसी सेंसर या अल्ट्रासोनिक रिसीवर द्वारा प्राप्त की जाती हैयह एक पिज़ोइलेक्ट्रिक क्रिस्टल या चुंबकीय उपकरण के माध्यम से विद्युत संकेत में परिवर्तित होता है, और ध्वनि तरंग द्वारा प्रेषित और प्राप्त किया जाता है।सेंसर से मापा जा रहा तरल पदार्थ की सतह तक की दूरी की गणना करने का समयसंपर्क रहित माप के कारण, मापने का माध्यम लगभग असीमित है और विभिन्न तरल और ठोस सामग्रियों की ऊंचाई को मापने के लिए व्यापक रूप से उपयोग किया जा सकता है।

मल्टी-पल्स कम वोल्टेज मल्टी-पॉइंट ट्रांसमिटिंग सर्किट, डबल-संतुलित शोर शमन मल्टी-पॉइंट रिसीविंग सर्किट
यह उपकरण की विश्वसनीयता में सुधार करता है, असमान सामग्री स्तरों की गलत माप की समस्या को हल करता है और हस्तक्षेप विरोधी क्षमता को बहुत बढ़ाता है,इसे सबस्टेशन के ट्रांसमिशन टॉवर के पास स्थिर रूप से काम करने की अनुमति देता है.
स्वचालित शक्ति समायोजन, लाभ नियंत्रण, तापमान मुआवजा।
यिंगलिंग की डिटेक्शन तकनीक और समृद्ध सॉफ्टवेयर कार्य विभिन्न जटिल वातावरणों के लिए उपयुक्त हैं।
तरंगरूप गणना तकनीक उपकरण की माप सटीकता में सुधार करती है।
हस्तक्षेप प्रतिध्वनि निवारण कार्य माप डेटा की प्रामाणिकता सुनिश्चित करता है।
16-बिट डी/ए रूपांतरण वर्तमान आउटपुट की सटीकता और संकल्प में सुधार करता है।
सेंसर टेट्राफ्लोरोएथिलीन सामग्री से बना है और विभिन्न संक्षारक स्थितियों में इस्तेमाल किया जा सकता है।
कई आउटपुट रूपः प्रोग्राम करने योग्य रिले आउटपुट, उच्च परिशुद्धता 4-20mA वर्तमान आउटपुट, Rs-485 डिजिटल संचार आउटपुट, विभाजित अल्ट्रासोनिक तरल स्तर जांच।


विनिर्देश

एकीकृत अल्ट्रासोनिक तरल स्तर मीटर के मुख्य मापदंड

संक्षारण प्रतिरोधी सेंसर आवास प्रकार के स्प्लिट प्रकार के अल्ट्रासोनिक तरल स्तर मीटर के मुख्य मापदंड

तकनीकी संकेत

स्थापना का सिद्धांत
जब अल्ट्रासोनिक तरल स्तर मीटर काम कर रहा हो, तो उच्च आवृत्ति वाले पल्स ध्वनि तरंगों को ट्रांसड्यूसर (सॉन्ड) द्वारा उत्सर्जित किया जाता है और मापी जाने वाली वस्तु की सतह (पानी की सतह) द्वारा परिलक्षित किया जाता है।प्रतिबिंबित प्रतिध्वनि को उसी ट्रांसड्यूसर (सोनड) द्वारा प्राप्त किया जाता है और इसे विद्युत संकेत में परिवर्तित किया जाता है. पल्स ट्रांसमिशन और रिसेप्शन के बीच का समय (ध्वनि तरंग के आंदोलन का समय) ट्रांसड्यूसर से ऑब्जेक्ट की सतह तक की दूरी के आनुपातिक है।ध्वनि तरंग प्रसारण दूरी S के बीच संबंध, ध्वनि गति C और संचरण समय T सूत्र द्वारा व्यक्त किया जा सकता हैः S= CXT /2
एक अल्ट्रासोनिक तरल स्तर मीटर स्थापित करते समय, अल्ट्रासोनिक तरल स्तर मीटर के अंधे क्षेत्र की समस्या पर विचार किया जाना चाहिए।अल्ट्रासोनिक ट्रांसमीटर तरल स्तर को माप नहीं सकताइसलिए, अल्ट्रासोनिक तरल स्तर मीटर की माप सीमा निर्धारित करते समय, 50 सेमी का एक मार्जिन छोड़ दिया जाना चाहिए।ट्रांसमीटर जांच अधिकतम तरल स्तर से अधिक होना चाहिएस्थिति लगभग 50 सेंटीमीटर है। केवल इस तरह से तरल स्तर की सटीक निगरानी और अल्ट्रासोनिक तरल स्तर मीटर की सुरक्षा सुनिश्चित की जा सकती है।
वास्तविक उपयोग में, खराब स्थापना विचार के कारण, तरल स्तर गेज को पानी में डुबो दिया गया था, जिससे तरल स्तर गेज पूरी तरह से क्षतिग्रस्त हो गया था।
एसजीएम अल्ट्रासोनिक लेवलमीटर की विशेषताएं
कम कीमत, छोटे आकार और हल्के वजन, इसका उपयोग खाद्य, रासायनिक, अर्धचालक और अन्य उद्योगों में तरल पदार्थों और थोक ठोस के गैर-संपर्क स्तर माप के लिए किया जा सकता है,और दूरस्थ स्तर निगरानी और पंप नियंत्रण के लिए इस्तेमाल किया जा सकता है.
यांत्रिक स्थापना पर ध्यान दिया जाना चाहिएः स्थापना को मापे जाने वाली वस्तु की सतह के लंबवत होना चाहिए, फोम वस्तुओं को मापने के लिए उपयोग किए जाने से बचना चाहिए,और मापा वस्तु की सतह से अंधा क्षेत्र की दूरी से कम दूरी पर स्थापित होने से बचें (अंधा क्षेत्र: प्रत्येक उत्पाद का एक मानक होगा, जो उत्पाद के साथ जाना जाएगा), यह माना जाना चाहिए कि बीम अवरुद्ध सामग्री से बचता है और भरने के मुंह और कंटेनर की दीवार को पूरा नहीं करता है।बड़ी ठोस वस्तुओं का पता लगाने पर, माप त्रुटियों को कम करने के लिए जांच की दिशा को समायोजित किया जाना चाहिए।

सूची

पैकिंग और वितरण


अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
