| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | BEITE |
| प्रमाणन | CE ISO |
| मॉडल संख्या | आरपी62 श्रृंखला |

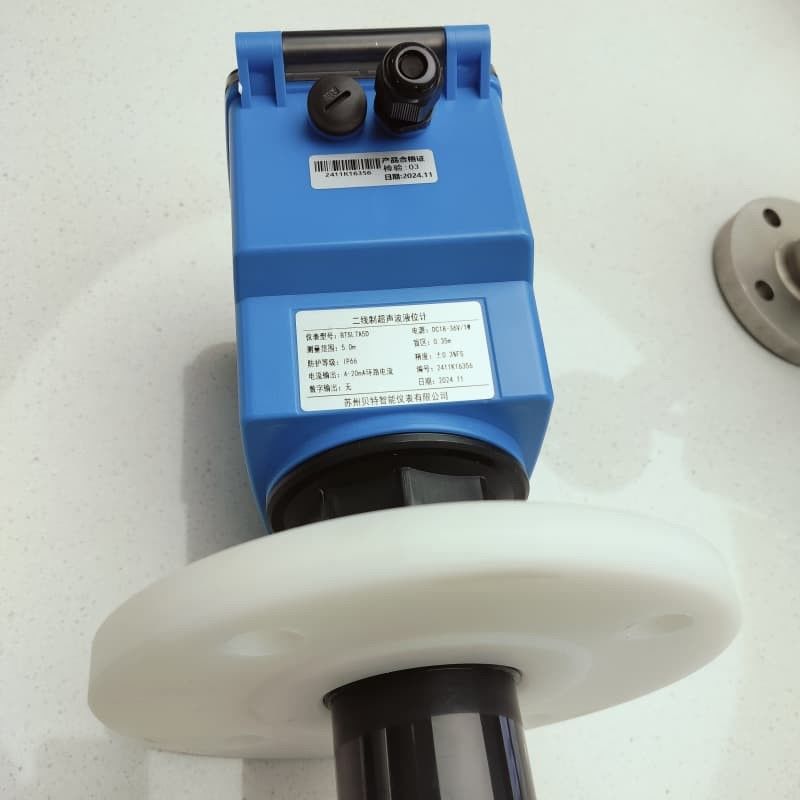

दो तार वाला अल्ट्रासोनिक लेवलमीटर एक उपकरण है जिसका उपयोग तरल या ठोस सामग्री के स्तर को मापने के लिए किया जाता है। इसका उपयोग आमतौर पर औद्योगिक स्वचालन में किया जाता है,सामग्री निगरानी और पर्यावरण प्रबंधनइसका कार्य सिद्धांत द्रव के स्तर को निर्धारित करने के लिए माध्यम में अल्ट्रासोनिक तरंग प्रसार के समय अंतर का उपयोग करना है।उपकरण तरल की ऊंचाई या सामग्री के संचय की ऊंचाई की गणना अल्ट्रासोनिक संकेतों का उत्सर्जन और परावर्तित संकेतों को प्राप्त करके करता है.
मुख्य विशेषताएं:
1. **दो तारों का डिजाइन**:
- पारंपरिक चार तार या तीन तार वाले लेवलमीटर के विपरीत, दो तार वाले अल्ट्रासोनिक लेवलमीटर में कनेक्शन के लिए दो केबलों का उपयोग किया जाता हैः एक केबल बिजली की आपूर्ति के लिए और दूसरा सिग्नल ट्रांसमिशन के लिए।केबल के तारों और तारों सरल हैं, जो स्थापना और रखरखाव की लागत को कम कर सकता है।
2. **उच्च सटीकता और उच्च स्थिरता**:
- लेवलमीटर में उच्च माप सटीकता और स्थिरता है, और विभिन्न तरल स्तर का पता लगाने की आवश्यकताओं के लिए उपयुक्त है।
3. **संपर्क रहित माप**:
- चूंकि माप अल्ट्रासोनिक तरंग द्वारा किया जाता है, इसलिए द्रव या सामग्री को सेंसर के संपर्क में आने से रोका जा सकता है, जिससे सामग्री जंग के कारण रखरखाव की आवश्यकताओं को कम किया जा सकता है,स्केलिंग और अन्य समस्याएं.
4. **व्यापक अनुप्रयोग **:
- दो तार वाले अल्ट्रासोनिक लेवल मीटर का उपयोग लेवल माप में व्यापक रूप से किया जा सकता है, विशेष रूप से संक्षारक तरल पदार्थ, सीवेज उपचार, टैंक स्तर की निगरानी, रासायनिक भंडारण और अन्य क्षेत्रों के लिए।
5. **मजबूत विरोधी हस्तक्षेप क्षमता**:
- उपकरण को औद्योगिक स्थलों में विद्युत चुम्बकीय हस्तक्षेप की समस्याओं को ध्यान में रखते हुए बनाया गया है, और आमतौर पर इसमें हस्तक्षेप विरोधी क्षमता होती है और यह जटिल वातावरण में सामान्य रूप से काम कर सकता है।
6. **अलार्म और रिमोट मॉनिटरिंग**:
- कई दो तार वाले अल्ट्रासोनिक लेवल मीटर में तरल स्तर अलार्म फ़ंक्शन होता है, जो ऑपरेटरों को समय पर संकेत भेज सकता है कि वे इससे निपटें।स्तर मीटर के आधुनिक संस्करण भी दूरस्थ निगरानी का समर्थन करते हैं, जो रिमोट मैनेजमेंट और कंट्रोल के लिए सुविधाजनक है।
कार्य सिद्धांत:
- दो तार वाले अल्ट्रासोनिक लेवलमीटर माप के लिए अल्ट्रासोनिक तरंग के प्रसार के सिद्धांत का उपयोग करता है।सिग्नल तरल सतह या सामग्री सतह पर फैलता है और वापस परिलक्षित होता हैतरल स्तर की ऊंचाई की गणना ध्वनि वेग के साथ अल्ट्रासोनिक तरंग के प्रसारण और प्राप्त होने में लगने वाले समय के आधार पर की जाती है।ध्वनि का वेग तापमान के अनुसार बदलता है, दबाव और माध्यम के dielectric निरंतर, तो यह आमतौर पर माप सटीकता में सुधार के लिए इन कारकों के लिए की क्षतिपूर्ति करने के लिए आवश्यक है।
लाभः
- **कम लागत**: दो तारों का डिजाइन स्थापना और वायरिंग की जटिलता को कम करता है, जिससे समग्र लागत कम होती है।
- **आसान स्थापना**: दो-केबल कनेक्शन विधि पारंपरिक चार-वायर उपकरणों की तुलना में स्थापना को आसान बनाती है।
- **दूरस्थ समायोजन**: कई दो तार वाले अल्ट्रासोनिक स्तर मीटर दूरस्थ समायोजन और विन्यास का समर्थन कर सकते हैं, जो साइट पर संचालन के लिए सुविधाजनक है।
अनुप्रयोग:
- **जल उद्योग**: अपशिष्ट जल और अपशिष्ट जल उपचार के दौरान तरल स्तर की निगरानी के लिए प्रयोग किया जाता है।
- ** पेट्रोकेमिकल**: तेल टैंकों और रासायनिक भंडारण टैंकों में तरल स्तर का माप।
- **खाद्य और पेय पदार्थ**: तरल खाद्य पदार्थों और पेय पदार्थों के भंडारण और स्तर नियंत्रण के लिए उपयुक्त है।
- **पर्यावरण संरक्षण उद्योग**: विभिन्न उपचार पूल में तरल पदार्थ के स्तर में परिवर्तन की निगरानी करें।
नोट्स:
1. **पर्यावरण कारक**: अल्ट्रासोनिक लेवलमीटर के माप पर तापमान, आर्द्रता और दबाव जैसे पर्यावरणीय कारकों का प्रभाव पड़ सकता है और इसके लिए उचित कैलिब्रेशन की आवश्यकता होती है।
2. **प्रतिबिंबित सतह**: तरल सतह चिकनी होनी चाहिए। फोम, भाप आदि प्रतिबिंबित संकेत को प्रभावित कर सकते हैं और माप त्रुटियों का कारण बन सकते हैं।
3. **अवरोध**: लेवलमीटर के अल्ट्रासोनिक ट्रांसमीटर और रिसीवर को गंदगी या तलछट से संरक्षित किया जाना चाहिए, अन्यथा माप की सटीकता प्रभावित होगी।
दो तार वाले अल्ट्रासोनिक लेवल मीटर के फायदे इसके सरल वायरिंग और कम लागत हैं,लेकिन सटीक माप सुनिश्चित करने के लिए वास्तविक उपयोग में उपरोक्त पर्यावरणीय कारकों और सीमाओं पर भी विचार करना आवश्यक है.
विवरण
अल्ट्रासोनिक तरल स्तर गेज एक माइक्रोप्रोसेसर द्वारा नियंत्रित एक डिजिटल तरल स्तर उपकरण है। माप में, अल्ट्रासोनिक पल्स सेंसर (ट्रांसड्यूसर) द्वारा उत्सर्जित किया जाता है।ध्वनि तरंग तरल सतह से परिलक्षित होती है और उसी सेंसर या अल्ट्रासोनिक रिसीवर द्वारा प्राप्त की जाती हैयह एक पिज़ोइलेक्ट्रिक क्रिस्टल या चुंबकीय उपकरण के माध्यम से विद्युत संकेत में परिवर्तित होता है, और ध्वनि तरंग द्वारा प्रेषित और प्राप्त किया जाता है।सेंसर से मापा जा रहा तरल पदार्थ की सतह तक की दूरी की गणना करने का समयसंपर्क रहित माप के कारण, मापने का माध्यम लगभग असीमित है और विभिन्न तरल और ठोस सामग्रियों की ऊंचाई को मापने के लिए व्यापक रूप से उपयोग किया जा सकता है।
मल्टी-पल्स कम वोल्टेज मल्टी-पॉइंट ट्रांसमिटिंग सर्किट, डबल-संतुलित शोर शमन मल्टी-पॉइंट रिसीविंग सर्किट
यह उपकरण की विश्वसनीयता में सुधार करता है, असमान सामग्री स्तरों की गलत माप की समस्या को हल करता है और हस्तक्षेप विरोधी क्षमता को बहुत बढ़ाता है,इसे सबस्टेशन के ट्रांसमिशन टॉवर के पास स्थिर रूप से काम करने की अनुमति देता है.
स्वचालित शक्ति समायोजन, लाभ नियंत्रण, तापमान मुआवजा।
यिंगलिंग की डिटेक्शन तकनीक और समृद्ध सॉफ्टवेयर कार्य विभिन्न जटिल वातावरणों के लिए उपयुक्त हैं।
तरंगरूप गणना तकनीक उपकरण की माप सटीकता में सुधार करती है।
हस्तक्षेप प्रतिध्वनि निवारण कार्य माप डेटा की प्रामाणिकता सुनिश्चित करता है।
16-बिट डी/ए रूपांतरण वर्तमान आउटपुट की सटीकता और संकल्प में सुधार करता है।
सेंसर टेट्राफ्लोरोएथिलीन सामग्री से बना है और विभिन्न संक्षारक स्थितियों में इस्तेमाल किया जा सकता है।
कई आउटपुट रूपः प्रोग्राम करने योग्य रिले आउटपुट, उच्च परिशुद्धता 4-20mA वर्तमान आउटपुट, Rs-485 डिजिटल संचार आउटपुट, विभाजित अल्ट्रासोनिक तरल स्तर जांच।
विनिर्देश
एकीकृत अल्ट्रासोनिक तरल स्तर मीटर के मुख्य मापदंड
| माप सीमा | 0-3, 5, 8, 10, 15, 20, 30, 40, 50 100 मीटर |
| सटीकता | 0.25% |
| अंधा धब्बा | 0.15-0.7 मीटर |
| परिचालन तापमान | -20°C-+60°C |
| दबाव सीमा | -१-१६ किलो |
| विद्युत आपूर्ति | 24 वीडीसी, 220वीएसी |
| आउटपुट | 4-20mA, Rs-485 |
| नियंत्रण | दो तरफ़ा रिले |
| सुरक्षा स्तर | IP68 |
| प्रदर्शन विधि | 12864 डॉट एलसीडी डिस्प्ले |
संक्षारण प्रतिरोधी सेंसर आवास प्रकार के स्प्लिट प्रकार के अल्ट्रासोनिक तरल स्तर मीटर के मुख्य मापदंड
| माप सीमा | 0-3, 5, 8, 10, 15, 20 मीटर, 30, 40, 50, 60, 70 मीटर |
| सटीकता | 0.25% |
| अंधा धब्बा | 0.15-1.2 मीटर |
| परिचालन तापमान | ट्रांसमीटर-20°C-55°C सेंसर-25°C-80°C |
| दबाव सीमा | -१-१६ किलो |
| विद्युत आपूर्ति | 24 वीडीसी, 220वीएसी |
| आउटपुट | 4-20mA, Rs-485 |
| नियंत्रण | चार-तरफ़ा रिले |
| सुरक्षा स्तर | IP68 |
| प्रदर्शन विधि | 12864-डॉट एलसीडी डिस्प्ले, टेट्राफ्लोरोएथिलीन से बने संक्षारण प्रतिरोधी सेंसर आवास |
तकनीकी संकेत
| माप सीमा | 0.3 ¢5m, 0.3 ¢8m, 0.5 ¢12m |
| अंधा धब्बा | <0.3m,<0.5m |
| प्रक्षेपण कोण | 12° छोटे डिस्प्ले रिज़ॉल्यूशनः 1 मिमी |
| सटीकता | ±0.3% × रेंज |
| दिखावा | चार अंकों और आठ खंडः 0.5 इंच एलईडी |
| कार्य आवृत्ति | 20 KHz ~ 43.0 KHz (मॉडल विनिर्देशों के आधार पर भिन्न होता है) |
| साइट सेटिंग्स | कैलिब्रेशन स्तर मीटर बटन के माध्यम से पूरा किया जाता हैः कारखाने कैलिब्रेशन, साइट पर कैलिब्रेट किया जा सकता है |
| एनालॉग आउटपुट सिग्नल | 4×20 एमए भार>300Ω; 0×5 वी; 1×5 वी |
| डिजिटल आउटपुट | RS485 (मॉडबस का समर्थन करता है) एनपीएन स्विच आउटपुट |
| ऑपरेटिंग वोल्टेज | डीसी12 ∙ 24 वी बिजली की खपत < 1.5W |
| आयाम | Φ83×145×M65 |
| खोल सामग्री | पीपी |
| वजन | 272g ((5m); 410g ((12m) |
| स्थापित करने की विधि | बाहरी सीधा पाइप धागा M65×15 |
| सुरक्षा स्तर | IP65 |
| तापक्रम | -10°C ∼60°C |
स्थापना का सिद्धांत
जब अल्ट्रासोनिक तरल स्तर मीटर काम कर रहा हो, तो उच्च आवृत्ति वाले पल्स ध्वनि तरंगों को ट्रांसड्यूसर (सॉन्ड) द्वारा उत्सर्जित किया जाता है और मापी जाने वाली वस्तु की सतह (पानी की सतह) द्वारा परिलक्षित किया जाता है।प्रतिबिंबित प्रतिध्वनि को उसी ट्रांसड्यूसर (सोनड) द्वारा प्राप्त किया जाता है और इसे विद्युत संकेत में परिवर्तित किया जाता है. पल्स ट्रांसमिशन और रिसेप्शन के बीच का समय (ध्वनि तरंग के आंदोलन का समय) ट्रांसड्यूसर से ऑब्जेक्ट की सतह तक की दूरी के आनुपातिक है।ध्वनि तरंग प्रसारण दूरी S के बीच संबंध, ध्वनि गति C और संचरण समय T सूत्र द्वारा व्यक्त किया जा सकता हैः S= CXT /2
एक अल्ट्रासोनिक तरल स्तर मीटर स्थापित करते समय, अल्ट्रासोनिक तरल स्तर मीटर के अंधे क्षेत्र की समस्या पर विचार किया जाना चाहिए।अल्ट्रासोनिक ट्रांसमीटर तरल स्तर को माप नहीं सकताइसलिए, अल्ट्रासोनिक तरल स्तर मीटर की माप सीमा निर्धारित करते समय, 50 सेमी का एक मार्जिन छोड़ दिया जाना चाहिए।ट्रांसमीटर जांच अधिकतम तरल स्तर से अधिक होना चाहिएस्थिति लगभग 50 सेंटीमीटर है। केवल इस तरह से तरल स्तर की सटीक निगरानी और अल्ट्रासोनिक तरल स्तर मीटर की सुरक्षा सुनिश्चित की जा सकती है।
वास्तविक उपयोग में, खराब स्थापना विचार के कारण, तरल स्तर गेज को पानी में डुबो दिया गया था, जिससे तरल स्तर गेज पूरी तरह से क्षतिग्रस्त हो गया था।
एसजीएम अल्ट्रासोनिक लेवलमीटर की विशेषताएं
कम कीमत, छोटे आकार और हल्के वजन, इसका उपयोग खाद्य, रासायनिक, अर्धचालक और अन्य उद्योगों में तरल पदार्थों और थोक ठोस के गैर-संपर्क स्तर माप के लिए किया जा सकता है,और दूरस्थ स्तर निगरानी और पंप नियंत्रण के लिए इस्तेमाल किया जा सकता है.
यांत्रिक स्थापना पर ध्यान दिया जाना चाहिएः स्थापना को मापे जाने वाली वस्तु की सतह के लंबवत होना चाहिए, फोम वस्तुओं को मापने के लिए उपयोग किए जाने से बचना चाहिए,और मापा वस्तु की सतह से अंधा क्षेत्र की दूरी से कम दूरी पर स्थापित होने से बचें (अंधा क्षेत्र: प्रत्येक उत्पाद का एक मानक होगा, जो उत्पाद के साथ जाना जाएगा), यह माना जाना चाहिए कि बीम अवरुद्ध सामग्री से बचता है और भरने के मुंह और कंटेनर की दीवार को पूरा नहीं करता है।बड़ी ठोस वस्तुओं का पता लगाने पर, माप त्रुटियों को कम करने के लिए जांच की दिशा को समायोजित किया जाना चाहिए।
सूची
| BTSL7100 | अल्ट्रासोनिक लेवल गेज | |||
| मॉडल | ए | एक टुकड़ा दो तार प्रणाली | ||
| बी | एकीकृत तीन तार प्रणाली | |||
| सी | एकीकृत चार तार प्रणाली | |||
| D | स्प्लिट चार-वायर सुव्यवस्थित प्रकार | |||
| ई | स्प्लिट चार तार मानक प्रकार | |||
| रेंज अनुपात | 4 | L=4m | ||
| 6 | L=6m | |||
| 8 | L=8m | |||
| 10 | L=10m | |||
| 12 | L=12m | |||
| 15 | L=15m | |||
| 20 | L=20m | |||
| 30 | L=30m | |||
| 40 | L=40m | |||
| कस्टम | L=.....m | |||
| वोल्टेज | D | डीसी 24 वी एलसीडी तरल क्रिस्टल डिस्प्ले | ||
| ई | डीसी 24 वी एलईडी डिजिटल ट्यूब डिस्प्ले | |||
| ए | AC220V एलसीडी तरल क्रिस्टल डिस्प्ले | |||
| जांच का विस्तार | ** मिमी | |||
पैकिंग और वितरण
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
