चुंबकीय फ्लैप तरल स्तर मीटर तरल स्तर मापने वाला उपकरण



विवरण

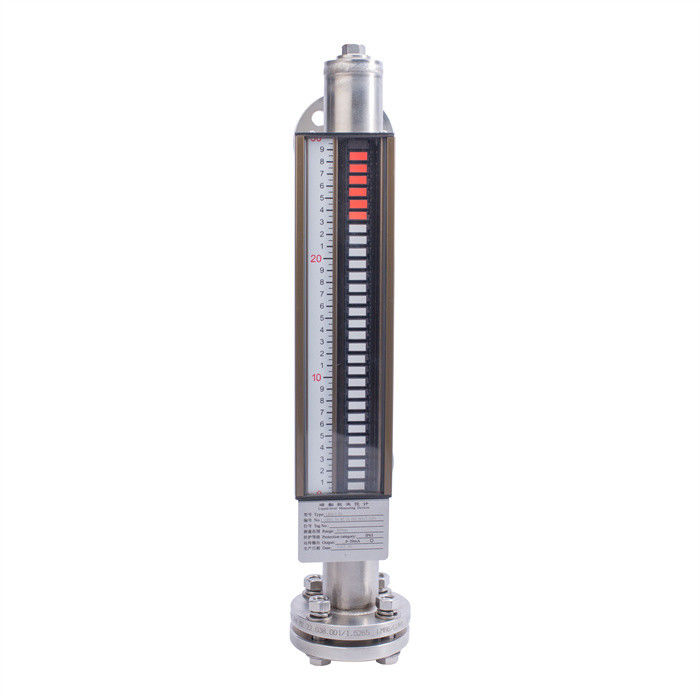

यूएचजेड/सी चुंबकीय फ्लिप कॉलम लेवल गेज (जिसे चुंबकीय फ्लिप प्लेट लेवल मीटर, फ्लिप प्लेट लेवल मीटर, फ्लोट लेवल मीटर, चुंबकीय लेवल मीटर के नाम से भी जाना जाता है,चुंबकीय तैरने के स्तर मीटर) चुंबकत्व के सिद्धांत पर आधारित हैएक उपकरण विशेष रूप से किमिडे के सिद्धांतों के आधार पर तरल स्तर के माप के लिए विकसित किया गया है और मैकेनिकल ट्रांसमिशन की विशेषताओं के साथ चतुराई से जोड़ा गया है।साइड माउंटेड चुंबकीय फ्लिप कॉलम तरल स्तर मीटर मूल उत्पाद है, और बाकी विभिन्न उत्पाद इसके आधार पर विस्तार हैं; तरल स्तर का पता लगाने के दौरान, हम उन्हें अधिक व्यावहारिक कार्य देते हैं।

जागना सिद्धांत
यूएचजेड/सी श्रृंखला चुंबकीय फ्लिप कॉलम तरल स्तर मीटर तैरने और चुंबकीय युग्मन के सिद्धांत पर आधारित है। The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases). 180°C घुमाएं और सफेद प्रदर्शित करें) मापा गया तरल स्तर की स्थिति को मापने और प्रदर्शित करने के उद्देश्य को प्राप्त करने के लिए। विशिष्ट स्पष्टीकरण हैःयूएचजेड/सी श्रृंखला चुंबकीय फ्लिप स्तंभ तरल स्तर मीटर एक गुहा है कि तैरने के लिए जगह है, जिसे हम मुख्य ट्यूब या खोल कहते हैं. यह flanges या अन्य इंटरफेस के माध्यम से कंटेनर के साथ एक कनेक्टर बनाता है; इस तरह,गुहा के अंदर तरल स्तर कंटेनर में तरल स्तर के समान ऊंचाई पर है, तो गुहा में फ्लोट उठेगा और कंटेनर में तरल स्तर के वृद्धि और गिरावट के साथ गिर जाएगा; हम इस समय तरल स्तर नहीं देख सकते हैं, इसलिए हम गुहा के बाहर एक फ्लोट स्थापित किया।फ्लिप कॉलम डिस्प्ले, क्योंकि जब हमने फ्लोट बनाया, हमने फ्लोट के जंक्शन पर एक चुंबकीय स्टील स्थापित किया जो तरल और फ्लोटिंग भाग में डूब जाता है। जब यह और फ्लोट तरल स्तर के साथ उठते हैं और गिरते हैं,इसके चुंबकत्व को खोल के माध्यम से फ्लिप कॉलम में प्रेषित किया जाता है- डिस्प्ले, चुंबकीय फ्लिप कॉलम को 180° तक फ्लिप करने के लिए धक्का दें; चूंकि चुंबकीय फ्लिप कॉलम दो लाल और सफेद अर्ध-सिलेंडरों से बनी एक सिलेंडर है,फ्लिप कॉलम की ओर डिस्प्ले के बाहर रंग 180 ° (तरल स्तर के नीचे लाल) फ्लिप करने के बाद बदल जाएगा, तरल स्तर के ऊपर सफेद) ), दोनों रंगों का जंक्शन तरल स्तर की ऊंचाई है। प्रत्येक चुंबकीय फ्लिप कॉलम में दो रंग की अक्षीय रूप से सममित संरचना होती है।दो चुंबकीय फ्लिप स्तंभों के बीच की दूरी 10 मिमी या 20 मिमी हैगैस चरण के भाग और तरल चरण के भाग को क्रमशः इंगित करने के लिए सफेद और लाल का प्रयोग किया जाता है।आप भी निचले भाग सफेद तरल भाग और ऊपरी भाग लाल गैस का संकेत करने के लिए इंगित करने के लिए चुन सकते हैंलाल और सफेद का प्रतिच्छेदन तरल अवस्था और गैस अवस्था के बीच की सीमा है।इस तरल स्तर गेज का उपयोग विभिन्न घनत्व वाले दो माध्यमों के बीच अंतरफलक माप के लिए भी किया जा सकता है.
यूएचजेड/सी श्रृंखला चुंबकीय फ्लिप कॉलम तरल स्तर मीटर नियंत्रण प्रकार चुंबकीय फ्लिप प्लेट तरल स्तर मीटर पर आधारित है और एक चुंबकीय स्विच जोड़ता है। तरल स्तर की निगरानी करते समय,चुंबकीय स्विच संकेत का उपयोग तरल स्तर को नियंत्रित करने या अलार्म करने के लिए किया जा सकता है; दूरस्थ रूप से ट्रांसमिशन प्रकार चुंबकीय फ्लिप कॉलम तरल स्तर गेज के आधार पर एक 4 ~ 20mA ट्रांसमिशन सेंसर जोड़ना है।तरल स्तर में परिवर्तन ट्रांसमिशन सेंसर के माध्यम से नियंत्रण कक्ष में प्रेषित किया जाता है, केबल और उपकरण दूरस्थ नियंत्रण प्राप्त करने के लिए।

विनिर्देश

यूएचजेड/सी श्रृंखला चुंबकीय फ्लिप कॉलम तरल स्तर मीटर उत्पाद विशेषताएं
यूएचजेड/सी श्रृंखला के चुंबकीय फ्लिप कॉलम स्तर गेज के गीले भाग 321, 316, 316 एल, 304, 321 अस्तरित पीटीएफई (पॉलीटेट्राफ्लोरोएथिलीन), पीवीसी, पीपी और अन्य सामग्रियों से बने होते हैं।ऑपरेशन स्थिर और विश्वसनीय हैयह उत्पाद एचजी/टी2742-95 के अनुरूप है, फ्लैंज एचजी/20592-97 मानक के अनुरूप है। उत्पाद की विशेषताएं बहुत महत्वपूर्ण हैंः
1. डिजाइन सरल, कॉम्पैक्ट, मजबूत और विश्वसनीय है, इसका जीवनकाल लंबा है, यह रखरखाव मुक्त है, और इसे कई वर्षों तक बाहर स्थापित और उपयोग किया जा सकता है;
2मापने की नली द्रव स्तर प्रदर्शन भाग, द्रव स्तर ट्रांसमीटर और अलार्म स्विच से दबाव और गैस प्रतिरोध के मामले में पूरी तरह से अलग है;
3. व्यापक कार्य दबाव रेंज, दबाव प्रतिरोध ≤16MPa;
4. व्यापक संचालन तापमान सीमा, साधारण प्रकार ≤ 350°C,
रिमोट ट्रांसमिशन प्रकार ≤80°C, एंटी-कोरोशन प्रकार ≤120°C
5व्यापक रूप से अत्यधिक संक्षारक, ज्वलनशील, विस्फोटक, विषाक्त और अन्य तरल पदार्थों के स्तर माप के लिए प्रयोग किया जाता है;
6प्रत्येक मॉडल को उच्च और निम्न तरल स्तरों की स्वचालित अलार्म का एहसास करने के लिए एक या कई टीन-ऑन/ऑफ अलार्म स्विच से लैस किया जा सकता है;
7प्रत्येक मॉडल को दूरस्थ केंद्रीकृत माप और नियंत्रण प्राप्त करने के लिए एक वैकल्पिक 4-20mA तरल स्तर सेंसर से लैस किया जा सकता है।
UHZ/C श्रृंखला चुंबकीय फ्लिप स्तंभ तरल स्तर मीटर उत्पादों के लिए लागू कर रहे हैं
यूएचजेड/सी श्रृंखला चुंबकीय फ्लिप स्तंभ स्तर गेज व्यापक रूप से विभिन्न तरल भंडारण टैंक, भंडारण टैंक, तरल भंडारण पूल, प्रतिक्रिया टैंक, किण्वन टैंक, आदि में इस्तेमाल किया जा सकता पेट्रोलियम, रासायनिक,तेल क्षेत्रतेल उत्पाद, तरलीकृत गैस, तरल अमोनिया, मजबूत एसिड और क्षार तरल पदार्थ, बिजली संयंत्र के बॉयलर ड्रम, डीएएरेटर, ड्रेन टैंक, रिटर्न वाटर टैंक,उच्च और निम्न दबाव वाले हीटर, कंडेनसर, वाष्पीकरण और अन्य दबाव वाहिकाओं के साथ 321, 304, 321+ अस्तर (F46, F4, पीटीएफई), 316, 316L, पीवीसी, पीपी संगत तरल मध्यम तरल स्तर,तरल सतह और दो अलग-अलग मीडिया इंटरफेस माप और प्रदर्शनविभिन्न अवसरों और वातावरणों की आवश्यकताओं के अनुकूल होने के लिए उपयोगकर्ताओं के लिए चुनने के लिए विभिन्न प्रकार के स्थापना रूप हैं। दो प्रकार के विस्फोट-सबूत,आंतरिक रूप से सुरक्षित और विस्फोट-सबूत, विभिन्न उपयोग अवसरों की आवश्यकताओं को पूरा कर सकते हैं।
यूएचजेड/सी श्रृंखला चुंबकीय फ्लिप कॉलम तरल स्तर मीटर अतिरिक्त कार्य विकल्प
विभिन्न अवसरों और वातावरणों की आवश्यकताओं को पूरा करने के लिए निम्नलिखित विकल्प जोड़े जा सकते हैंः
1प्रत्येक मॉडल को उच्च और निम्न तरल स्तरों के स्वचालित नियंत्रण या अलार्म को महसूस करने के लिए एक वैकल्पिक निष्क्रिय स्व-रखरखाव चालू/बंद अलार्म स्विच से सुसज्जित किया जा सकता है;
2प्रत्येक मॉडल को दूरस्थ केंद्रीकृत माप और नियंत्रण प्राप्त करने के लिए एक वैकल्पिक 4-20mA तरल स्तर सेंसर से लैस किया जा सकता है।
3तरल स्तर माप के नीचे स्थित नाली वाल्व उपयोग के दौरान नाली को सुविधाजनक बनाता है।

​

पैकिंग और वितरण


अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
