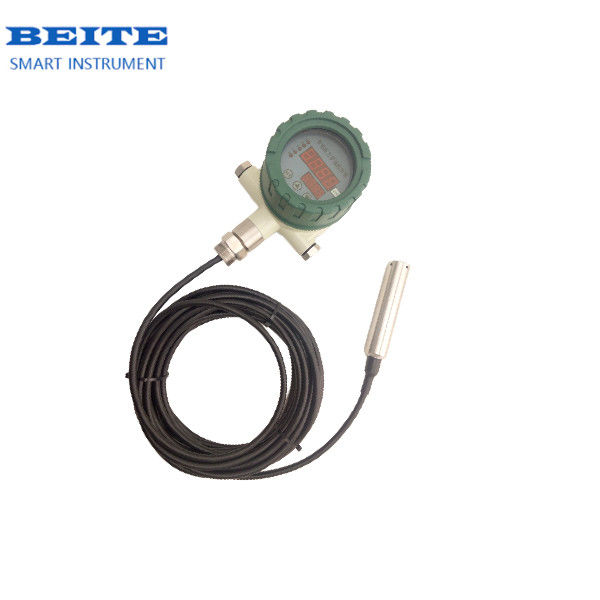

पनडुब्बी स्तर माप

अग्निरोधी और विस्फोट प्रतिरोधी प्रवाह मीटर परिवर्तनीय सिर प्रकार प्रवाह मीटर
विवरण
बुद्धिमान दबाव/तरल स्तर संचरण नियंत्रकों की यह श्रृंखला बुद्धिमान डिजिटल डिस्प्ले दबाव माप और नियंत्रण उत्पाद हैं जो दबाव माप, डिस्प्ले,आउटपुट और नियंत्रणइस उत्पाद में एक पूरी तरह से इलेक्ट्रॉनिक संरचना है। सामने के छोर एक तेल से भरे पिज़ोरेसिटिव दबाव सेंसर को एक अलगाव डायफ्राम के साथ अपनाता है। यह उच्च परिशुद्धता ए / डी द्वारा परिवर्तित किया जाता है,एक माइक्रोप्रोसेसर द्वारा संसाधित, साइट पर प्रदर्शित किया जाता है, और एक एनालॉग मान और चार स्विचिंग मान आउटपुट करता है। यह बुद्धिमान डिजिटल दबाव नियंत्रक उपयोग करने के लिए लचीला, संचालित करने में आसान, डिबग करने में आसान, सुरक्षित और विश्वसनीय है।इसका व्यापक रूप से जल विद्युत में प्रयोग किया जाता है।, नल के पानी, पेट्रोलियम, रासायनिक उद्योग, मशीनरी, हाइड्रोलिक और अन्य उद्योगों को तरल माध्यमों के दबाव/स्तर के ऑन-साइट माप, प्रदर्शन और नियंत्रण करने के लिए।

यह उपकरण ऐसी स्थितियों में भंडारण और उपयोग के लिए उपयुक्त है जहां परिवेश का तापमान -20°C~70°C है और आर्द्रता 80% से कम है।
उपकरण को बिजली की आपूर्ति से जोड़ते समय, संचालन के लिए 5.2 विद्युत कनेक्शन देखें। केवल यह पुष्टि करने के बाद कि ऑपरेशन सही है, बिजली चालू की जा सकती है।
उपकरण को अलग करते समय, उपकरण के मामले पर बल लागू न करें।

विनिर्देश


​आयाम

यांत्रिक कनेक्शनः

यह सीधे हाइड्रोलिक पाइपलाइन पर दबाव पाइप संयुक्त (M20 * 1.5) के माध्यम से स्थापित किया जा सकता है (अन्य आकार के जोड़ों को ऑर्डर करते समय निर्दिष्ट किया जा सकता है) ।गंभीर कंपन या झटके), दबाव पाइप कनेक्शन को माइक्रो-शैलियों के माध्यम से यांत्रिक रूप से अलग किया जा सकता है। तरल स्तर के उत्पादों को फ्लैंज के अनुसार तय किया जाता है।

नोटः जब माप सीमा 100KPa से कम हो, तो इसे ऊर्ध्वाधर स्थापित करें।

विद्युत कनेक्शन:

विद्युत चुम्बकीय हस्तक्षेप के प्रभाव को रोकने के लिए निम्नलिखित बातों पर ध्यान दिया जाना चाहिए:

●लाइन कनेक्शन जितना संभव हो उतना छोटा होना चाहिए और परिरक्षित तारों का उपयोग किया जाना चाहिए

● उपयोगकर्ता उपकरणों या विद्युत और इलेक्ट्रॉनिक उपकरणों के वायरिंग के प्रत्यक्ष निकटता से बचने का प्रयास करें जो हस्तक्षेप का कारण बन सकता है।

●यदि सूक्ष्म नली के साथ स्थापित किया गया है, तो खोल को अलग से ग्राउंड किया जाना चाहिए

1. सेटिंग फ़ंक्शन

आउटपुटः चार स्विचिंग आउटपुट हैं। जब स्विचिंग बिंदु का पिकअप मूल्य प्राप्त होता है तो संबंधित आउटपुट स्विच होता है और जब दबाव रिलीज़ मूल्य से नीचे गिरता है तो वापस स्विच होता है।

स्विचिंग बिंदु सेट करें

AL1H यह मान स्विच 1 का पुल-इन मान है

AL1F यह मान स्विच 1 का रिलीज़ मान है

AL2H यह मान स्विच 2 का पुल-इन मान है

AL2F यह मान स्विच 2 का रिलीज़ मान है

AL3H यह मान स्विच 1 का पुल-इन मान है

AL3F यह मान स्विच 1 का रिलीज़ मान है

AL4H यह मान स्विच 2 का पुल-इन मान है

AL4F यह मान स्विच 2 का रिलीज़ मान है

यह मूल मूल्य मूल मूल्य है।

FILT यह मान प्रदर्शन फ़िल्टर मान है.

END सहेजें और बाहर निकलें

प्रदर्शन मूल्य = आधार मूल्य + मापा मूल्य, इसलिए आधार मूल्य सेट करने के बाद, नियंत्रण मूल्य प्रदर्शन मूल्य के अनुसार सेट किया जाता है।

नोटः स्विच बिंदु पिकअप मान और रिलीज़ मान की विन्यास द्वारा निर्धारित किया जाता है। जब पिकअप मान रिलीज़ मान से अधिक होता है,यह ऊपरी सीमा अलार्म आउटपुट है (सामान्य रूप से खुला कार्य)जब पिकअप मूल्य रिलीज़ मूल्य से कम है, यह निचली सीमा अलार्म आउटपुट (आमतौर पर बंद समारोह) है।मूल्य और रिलीज मूल्य के बीच का अंतर स्विच बिंदु के hysteresis है.

उदाहरण: स्विच बिंदु 1 को 4Mpa पर ऊपरी सीमा अलार्म आउटपुट (सामान्य रूप से खुला कार्य) के रूप में सेट करने के लिए

चूषण और डिस्कनेक्शन जब 3.95Mpa से कम हो; स्विच बिंदु 2 निचली सीमा अलार्म आउटपुट है (सामान्य रूप से बंद फ़ंक्शन) 10Mpa पर डिस्कनेक्शन, 9.95Mpa से कम चूषण और कनेक्शनःमेनू दर्ज करें: सेटिंग्स

AL1H=4.00 AL1F=3.95

AL2H=9.95 AL2F=10.00

●SET कुंजी दबाएँ

●प्रदर्शित करें लॉक (पासवर्ड के लिए संकेत)

●पासवर्ड दर्ज करने के लिए ▲ या ▼ कुंजी दबाएँ

● पुष्टि करने के लिए ¢SET ¢ कुंजी दबाएँ

●मेनू (AL1H, AL1F, AL2H, AL2F,,,,,END) का चयन करने के लिए ऊपर या नीचे स्क्रॉल करने के लिए ▲ या ▼ कुंजी दबाएं

● चयनित मेनू में प्रवेश करने के लिए "SET" कुंजी दबाएँ।

●सेटिंग्स बदलने के लिए ▲ या ▼ कुंजी दबाएँ

● पुष्टि करने के लिए "SET" कुंजी दबाएँ। यदि आवश्यक हो, तो संशोधन के लिए अन्य मेनू चुनने के लिए ▲ या ▼ कुंजी का उपयोग करें।

●संशोधन पूरा होने के बाद, सहेजने और बाहर निकलने की पुष्टि करने के लिए "END" मेनू का चयन करें और "SET" कुंजी दबाएं।

●यदि 30 सेकंड के लिए कोई कुंजी दबाई नहीं जाती है, तो यह स्वचालित रूप से सेटिंग स्टेट से बाहर निकल जाएगा, लेकिन संशोधित डेटा सहेजा नहीं जाएगा।

उपयोग के लिए निर्देश

1उपकरण भंडारण और उपयोग के लिए उपयुक्त है जहां परिवेश का तापमान -20°C~70°C है और आर्द्रता 80% से कम है।

2उपकरण को बिजली की आपूर्ति से जोड़ते समय, कृपया संचालन के लिए 5.2 विद्युत कनेक्शन देखें।केवल यह पुष्टि करने के बाद कि ऑपरेशन सही है, बिजली चालू की जा सकती है।.

3उपकरण को अलग करते समय, उपकरण के मामले पर बल लागू न करें।

2. गारंटी

जब तक उपयोगकर्ता उपयोग और सुरक्षा के नियमों का पालन करता है, उपकरण शिपमेंट की तारीख से एक वर्ष के लिए गारंटी है। एक वर्ष के बाद मरम्मत हमारी कंपनी द्वारा की जाएगी।हमारी कंपनी पत्रों का स्वागत करती है, कॉल और उपयोगकर्ताओं से किसी भी समय सुझाव।

पैकिंग और वितरण


अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
