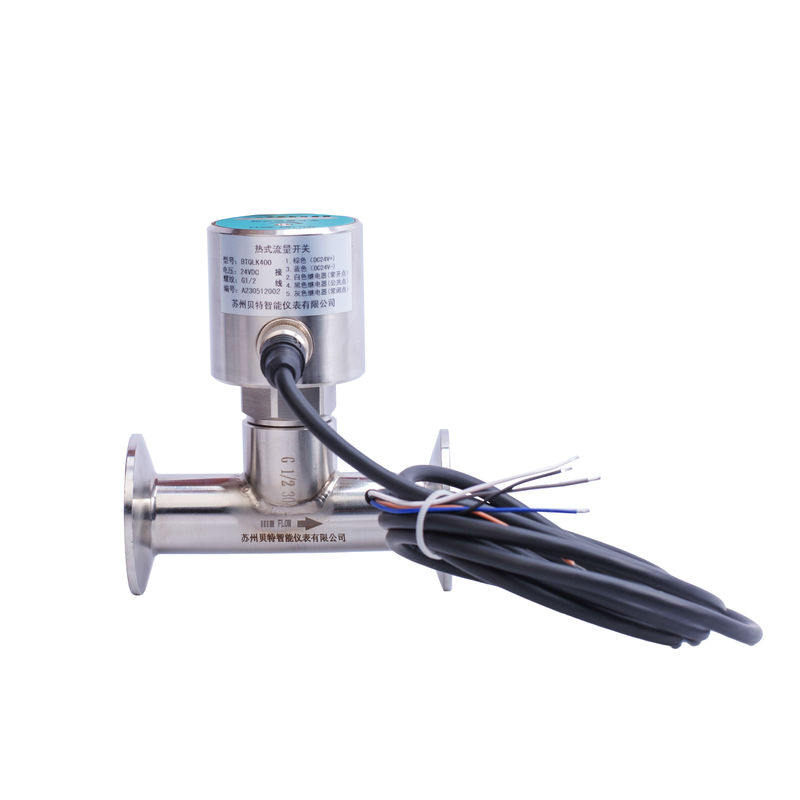

तापमान और दबाव के लिए अनुकूलन योग्य FCS200 थर्मल फ्लो स्विच

FCS200 विस्फोट-प्रूफ प्रवाह स्विच

बुनियादी मापदंड
1. बिजली की आपूर्तिः 24VDC/220VAC
2मध्यम तापमानः -20° से 80° सेल्सियस
3सापेक्ष आर्द्रताः 5%~95%
4. नाममात्र दबावः ≤1.6Mpa
5गैस प्रवाह दरः 0-30m/S
6तरल प्रवाह दरः 0 ̊2m/S
7सुरक्षा स्तरः IP65
8पावर-ऑन स्थिरता समयः ≤3 मिनट
9कनेक्शन केबलः RVV4*1.0 बाहरी व्यासः 10mm±0.5mm
10. फिक्सिंग विधि: G1/2 (आवश्यकता के अनुसार अनुकूलित किया जा सकता है)
नोटः ग्राहक द्वारा निर्दिष्ट तापमान और दबाव को अनुकूलित करने की आवश्यकता है।

कार्य सिद्धांत
थर्मल फ्लो स्विच को एल.वी.किंग हीट एक्सचेंज सिद्धांत के आधार पर बनाया गया है। सामने के छोर पर एक फ्लो सेंसर लगाया गया है, और माध्यम के संपर्क में दो जांच हैं।एक औसत तापमान मापता है, और अन्य माप और गर्म किया जाता है; जब कोई मध्यम प्रवाह नहीं है, दो जांच के बीच तापमान का अंतर सबसे बड़ा है, और जब मध्यम प्रवाह है,दो जांच के बीच तापमान का अंतर छोटा हो जाता है. तापमान अंतर का आकार माध्यम की प्रवाह दर से संबंधित है। प्रवाह दर जितनी बड़ी होगी, तापमान अंतर उतना ही छोटा होगा, और प्रवाह दर उतनी ही छोटी होगी,तापमान का अंतर जितना बड़ा होगातापमान का अंतर सबसे बड़ा होता है जब कोई प्रवाह नहीं होता है। साथ ही, यह माध्यम की थर्मल चालकता और आर्द्रता से संबंधित है।जब प्रवाह दर एक निश्चित सेट मूल्य से कम या अधिक हो, रिले कनेक्ट या डिस्कनेक्ट है, और स्विच सिग्नल आउटपुट है।

स्थापना के निर्देश
स्थापना विधि चित्र में दिखाई गई हैः
पता लगाने पाइपलाइन के लिए समर्पित G1/2 कनेक्शन सॉकेट पर प्रवाह स्विच पेंच। सील या विस्फोट-सबूत आवश्यकताओं के अनुसार काम करने के लिए ध्यान दें

1. जंक्शन बॉक्स खोलें, केबल इनलेट के माध्यम से केबल डालें, केबल इनलेट पर केबल फिक्सिंग शिकंजा कसें, टर्मिनल कनेक्टर अनप्लग,पावर कॉर्ड और संपर्क तार को टर्मिनल ब्लॉक पर चिह्नों के अनुसार संबंधित टर्मिनलों से कनेक्ट करें, और फिर महिला सोकेट में टर्मिनल कनेक्टर डालें।

2तारों को पूरा करने के बाद, बॉक्स कवर को कसें और यह सुनिश्चित करने के लिए तारों के बंदरगाह को तय करें कि जंक्शन बॉक्स जलरोधक है।

पैकिंग और वितरण


अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
