थर्मल फ्लो स्विच

विवरण

I. अवलोकन

TFS-800 प्रवाह स्विच एक माप उपकरण है जो वास्तविक समय में पाइपलाइन में तरल प्रवाह की निगरानी कर सकता है और सिग्नल आउटपुट प्रदान कर सकता है। यह उत्पाद बिना किसी चलती भाग के पूर्ण धातु खोल को अपनाता है।स्विचिंग मूल्य को साइट पर लगातार समायोजित किया जा सकता है, छोटे दबाव हानि और कॉम्पैक्ट संरचना के साथ। कई एल ई डी वास्तविक समय में प्रवाह की स्थिति और स्विचिंग स्थिति प्रदर्शित कर सकते हैं। स्थापित करने के लिए आसान,उत्पाद पाइप के व्यास की विभिन्न आवश्यकताओं के लिए उपयुक्त है और पाइपलाइनों में तरल पदार्थों की प्रवाह दर की निगरानी के लिए इस्तेमाल किया जा सकता हैजल विद्युत उद्योग में इसका व्यापक रूप से प्रयोग किया जाता है।औद्योगिक हाइड्रोलिक उद्योग और अन्य स्थान जहां पाइपलाइन द्रव प्रवाह दर की निगरानी की आवश्यकता होती है.

2. प्रदर्शन मापदंड

माप सीमाः 1 ¢ 150 सेमी/सेकंड (पानी), 3 सेमी/सेकंड ¢ 300 सेमी/सेकंड (तेल)

200 से 3000 सेमी/सेकंड (गैस)

u कामकाजी वोल्टेजः 24±20% वीडीसी;

u वर्तमान खपतः <90mA;

u सिग्नल आउटपुटः रिले (SPDT), PNP ट्रांजिस्टर;

ट्रांजिस्टर विशेषताएंः

u स्विचिंग वोल्टेजः 24±20% वीडीसी;

u स्विचिंग करंटः ≤1.2A;

रिले की विशेषताएं:

u स्विचिंग वोल्टेजः ≤250VAC/30VDC;

u स्विचिंग करंटः ≤3A;

u आरंभिकरण समयः सामान्य मान 8s (2~15s);

u प्रतिक्रिया समयः विशिष्ट मान 2s (1~15s);

u तापमान ढालः 250°C/मिनट की ऊपरी सीमा;

u सुरक्षा स्तरः IP67

u मध्यम तापमानः -20~80°C;

u परिवेश का तापमानः -10°70°C;

u भंडारण तापमानः -20~85°C;

u दबाव प्रतिरोध स्तरः 10MPa;

u जांच सामग्रीः 304 स्टेनलेस स्टील

u शेल सामग्रीः 304 स्टेनलेस स्टील

3उत्पाद का अनुप्रयोग

इस उत्पाद का सेंसर घटक और सिग्नल प्रोसेसिंग यूनिट एकीकृत संरचनाएं हैं, और प्रवाह दर निगरानी सेटिंग्स को लगातार समायोजित किया जाता है।निगरानी सीमा प्रवाह दर से संबंधित हैइस उत्पाद का उपयोग निम्नलिखित पहलुओं में निगरानी कार्यों के लिए किया जाता हैः (1) मध्यम प्रवाह/कम प्रवाह दर;

(2) माध्यम की उपस्थिति/अभाव; (3) माध्यम का प्रवाह/स्थिरता।

यह उत्पाद अलार्म स्थिति और प्रवाह दर की प्रवृत्ति प्रदर्शित करने के लिए पैनल पर एक पंक्ति में व्यवस्थित विभिन्न रंगों के 6 संकेतक रोशनी का उपयोग करता है, और एकल रिले के माध्यम से सिग्नल स्विचिंग आउटपुट करता है।छह संकेत दीपकों के अर्थ इस प्रकार हैं:

1 लाल प्रकाश संकेतकः जब प्रज्वलित होता है, तो सेट प्रवाह दर तक नहीं पहुंचा जाता है;

1 पीला प्रकाश संकेतकः जब यह चालू हो जाता है, तो सेट प्रवाह दर तक पहुंच जाती है/सेट प्रवाह दर से अधिक हो जाती है और रिले कार्य करना शुरू कर देता है;

4 हरे रंग के संकेतक प्रकाशः जब सेट प्रवाह दर से अधिक हो जाती है, तो वे क्रमशः चमकते हैं। जितनी अधिक रोशनी होती है, प्रवाह दर उतनी ही अधिक होती है। जब प्रवाह दर कम होती है, तो वे विपरीत क्रम में बंद हो जाते हैं।

4उपस्थिति संरचना और विद्युत परिभाषा

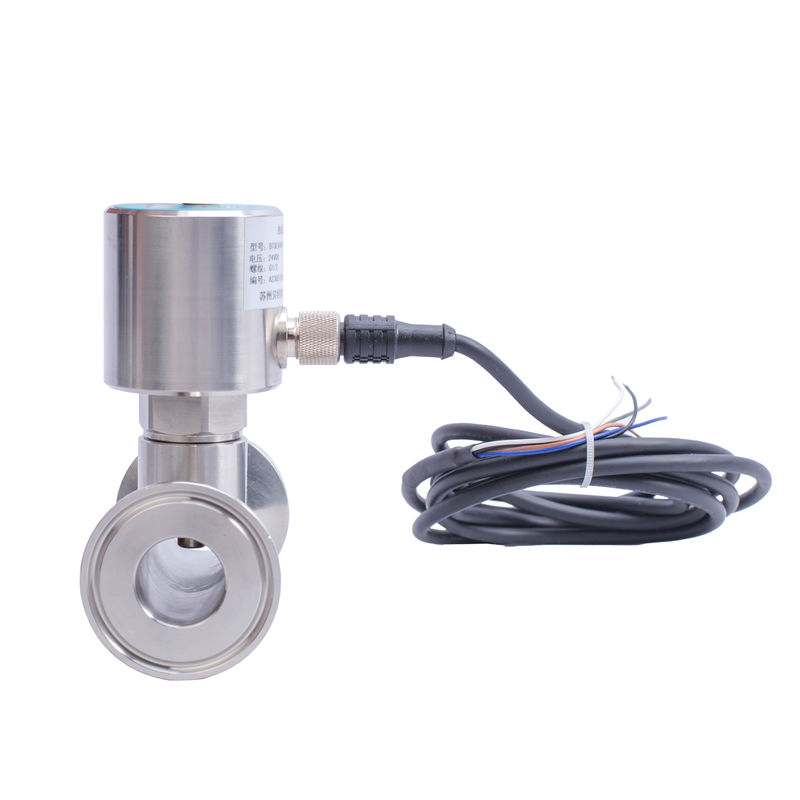

प्रवाह स्विच केबल या कनेक्टर कनेक्शन विधि को अपनाता है। इसका स्वरूप चित्र 1 में दिखाया गया है।

संरचनात्मक आयाम का चित्रण:

विद्युत परिभाषाः M12*1 विमानन प्लग

तालिका 1 विद्युत परिभाषा

वायरिंग आरेख
​

5उत्पाद की स्थापना

1. उत्पाद स्थापित करते समय, जांच पूरी तरह से तरल पदार्थ में विसर्जित किया जाना चाहिए.नीचे पाइप की दीवार के खिलाफ जांच धक्का से बचने के लिए उपयुक्त तरीकों का उपयोग करने के लिए सावधान रहें.

2जब तरल पदार्थ पाइप को पूरी तरह से भर नहीं सकता है, तो उत्पाद को पाइप के नीचे स्थापित करने की आवश्यकता है (चित्र 3)

3यदि पाइप में तलछट हो सकती है, तो कृपया उत्पाद को पाइप की साइड वॉल पर स्थापित करें, इसे क्षैतिज रूप से स्थापित करें (चित्र 4) और हवा और तलछट से बचें।

4जब उत्पाद को एक मोड़ या चौराहे से दूर एक सीधी पाइप पर स्थापित किया जाता है, तो सीधी पाइप की लंबाई पाइप व्यास से 4 गुना कम नहीं होनी चाहिए।

6उत्पाद समायोजन

उत्पाद पाइप पर स्थापित होने के बाद, कृपया विद्युत कनेक्शन के अनुसार तारों को कनेक्ट करें।बिजली चालू करें और समायोजित करने के लिए शुरू करने से पहले 2 मिनट के लिए उत्पाद स्थिर रूप से काम करने के लिए प्रतीक्षा करें.

जैसा कि चित्र 5 में दिखाया गया है, उत्पाद के ऊपरी छोर पर धूल प्रतिरोधी पेंच को खोलें और आप पॉन्टीओमीटर के समायोजन छोर को देख सकते हैं।उत्पाद के आउटलेट अंत पर खड़े हो जाओ और एक फ्लैट-हेड स्क्रूड्राइवर का उपयोग करें पॉटेंशियोमीटर के समायोजन के अंत को घुमाने के लिए. संकेतक प्रकाश बाएं से दाएं चला जाएगा. क्रम में रोशनी, और बारी बारी से बाहर चला जाता है. विभिन्न अनुप्रयोगों के लिए, समायोजित करने के लिए नीचे दिए गए चरणों का पालन करें.यदि समायोजन प्रभाव एक बार में संतोषजनक नहीं है, आप समायोजन कई बार दोहरा सकते हैं. ध्यान दें कि जब सेटिंग को समायोजित,हर बार प्रवाह दर में परिवर्तन होने से पहले पोटेंशियोमीटर को समायोजित करने से पहले 15 से 30 सेकंड के लिए तरल पदार्थ के स्थिर प्रवाह की प्रतीक्षा करें.

●मीडिया प्रवाह/प्रवाह दर को कम करें

1. निर्धारित निगरानी प्रवाह दर से कम सीमा प्रवाह दर या मानक प्रवाह दर स्थापित करें;

2. लाल एलईडी प्रकाश चालू करने के लिए पॉटेंशियोमीटर समायोजित करें;

3. नियंत्रित होने वाली प्रवाह दर को बहाल करें, मध्यम प्रवाह को उस प्रवाह दर पर करें जिसकी निगरानी की आवश्यकता है,और पॉन्टीओमीटर को इस तरह से समायोजित करें कि पीला संकेत प्रकाश और कम से कम एक हरा संकेत प्रकाश चालू हो.

●मीडिया स्थिर/प्रवाहित है

पॉटेंशियोमीटर को इस तरह से समायोजित करें कि जब पाइपलाइन माध्यम प्रवाह नहीं करता है, तो लाल संकेतक प्रकाश चमक जाएगा।पीला और कम से कम एक हरे रंग का संकेत प्रकाश होगा.

●मीडिया मौजूद है/नहीं है

पॉटेंशियोमीटर को इस तरह से समायोजित करें कि जब पाइपलाइन में कोई माध्यम न हो, तो लाल संकेतक प्रकाश चालू हो। जब पाइपलाइन में माध्यम हो या एक निश्चित प्रवाह दर तक पहुंच जाए,पीला और कम से कम एक हरे रंग का संकेत प्रकाश चालू होगा.

7. सावधानी

कृपया उपयोग से पहले इस मैनुअल को ध्यान से पढ़ें और उत्पाद के विद्युत कनेक्शन के अनुसार सही वायरिंग करें।

बिजली की आपूर्ति कनेक्ट करने से पहले, यह सुनिश्चित करें कि बिजली की आपूर्ति वोल्टेज उत्पाद की बिजली की आपूर्ति सीमा के भीतर है। उच्च वोल्टेज उत्पाद को नुकसान पहुंचा सकता है;

उत्पाद की स्थापना की दिशा और विधि पर ध्यान दें।

8ज़िम्मेदारी

शिपमेंट की तारीख से एक वर्ष के भीतर, हमारी कंपनी सामग्री और कारीगरी की समस्याओं के कारण गुणवत्ता दोषों के साथ उत्पादों को निःशुल्क बदल देगा या मरम्मत करेगा;उपयोग के दौरान गैर-गुणवत्ता कारणों से उत्पाद की विफलताओं के लिए, हमारी कंपनी मरम्मत के लिए जिम्मेदार होगी और केवल सामग्री लागत का शुल्क लेगी।
