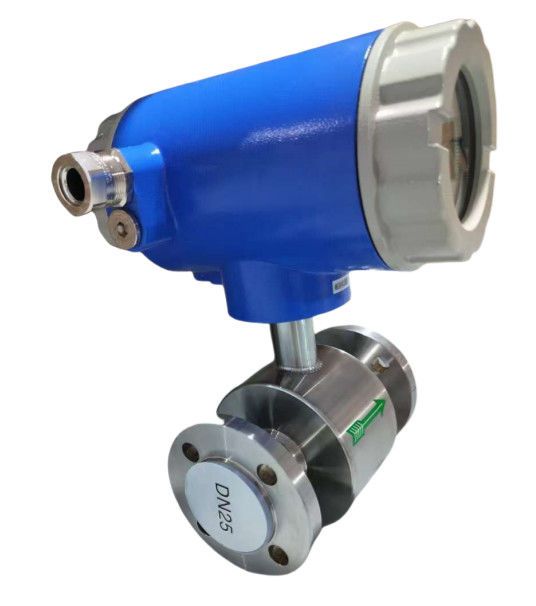

विद्युत चुम्बकीय प्रवाहमीटर आपूर्तिकर्ता उच्च परिशुद्धता 4 ~ 20mA

विद्युत चुम्बकीय प्रवाहमीटर एक प्रवाह माप उपकरण है जो फारडेय के विद्युत चुम्बकीय प्रेरण सिद्धांत पर आधारित है, और अक्सर प्रवाहक तरल पदार्थों या स्लरी के प्रवाह को मापने के लिए उपयोग किया जाता है।इसका कार्य सिद्धांत मुख्य रूप से विद्युत चुम्बकीय प्रेरण के नियम पर आधारित है, और विशिष्ट प्रक्रिया इस प्रकार है:

1. **इलेक्ट्रोमैग्नेटिक प्रेरण का सिद्धांत**:
विद्युत चुम्बकीय प्रेरण के फारडेय के नियम के अनुसार, जब एक प्रवाहकीय द्रव एक समान चुंबकीय क्षेत्र के माध्यम से बहता है, द्रव में आवेशित कण एक विद्युत गतिशील बल उत्पन्न करेंगे (यानी,चुंबकीय क्षेत्र के प्रभाव के तहत)यह विद्युत गतिशील बल द्रव की प्रवाह दर, चुंबकीय क्षेत्र की शक्ति और पाइप के आंतरिक व्यास जैसे कारकों से संबंधित है।

2. ** संरचनात्मक संरचना**:
- **चुंबक**: निरंतर चुंबकीय क्षेत्र उत्पन्न करने के लिए प्रयोग किया जाता है।
- **इलेक्ट्रोड**: प्रवाहमापक के पाइप के दोनों ओर स्थित हैं, जिनका उपयोग द्रव में उत्पन्न होने वाले प्रेरित वोल्टेज को मापने के लिए किया जाता है।
- पाइपलाइनः वह पाइप जिसके माध्यम से द्रव गुजरता है, जो आमतौर पर विद्युत क्षेत्र को प्रभावित नहीं करने के लिए पृथक सामग्री से बना होता है।
- **सिग्नल प्रोसेसर**: प्रेरित वोल्टेज को प्रवाह सिग्नल में परिवर्तित करने के लिए प्रयोग किया जाता है।

3. **कार्य प्रक्रिया**:
- विद्युत चुम्बकीय प्रवाहमापक पाइप में द्रव के माध्यम से धारा चलाता है, और चुंबक पाइप के बाहर प्रवाह की दिशा के लंबवत एक चुंबकीय क्षेत्र उत्पन्न करता है जहां द्रव बहता है।
- जब द्रव चुंबकीय क्षेत्र के माध्यम से बहता है, तो फारडेय के नियम के अनुसार, द्रव में आवेशित कण (जैसे आयन) चुंबकीय क्षेत्र की क्रिया के तहत विचलित हो जाते हैं,विद्युत गतिशील बल उत्पन्न करने वालाइस विद्युत गतिशील बल की परिमाण द्रव की प्रवाह दर के आनुपातिक है।
- तरल पदार्थ का विद्युत गतिशील बल इलेक्ट्रोड द्वारा प्राप्त किया जाता है और तार के माध्यम से सिग्नल प्रोसेसर को प्रेषित किया जाता है।
- सिग्नल प्रोसेसर मापी गई वोल्टेज सिग्नल के आधार पर द्रव की प्रवाह दर की गणना करता है और इसे प्रदर्शित या रिकॉर्ड करने के लिए उपयुक्त डिजिटल सिग्नल में परिवर्तित करता है।

4. **प्रवाह गणना सूत्र**:
विद्युत गतिशील बल की परिमाण (E) द्रव प्रवाह दर (v) के आनुपातिक है और सूत्र हैः
[
E = k cdot B cdot v cdot D
]
जहांः
- (ई) प्रेरण वोल्टेज है।
- (k) एक स्थिर है।
- (बी) चुंबकीय क्षेत्र की तीव्रता है।
- (v) प्रवाह दर है।
- (D) पाइप का आंतरिक व्यास है।

इस सूत्र के अनुसार, प्रवाह दर ((Q)) को प्रेरित वोल्टेज द्वारा गणना की जा सकती है।

5. ** फायदे **:
- **कोई यांत्रिक चलती भाग नहीं**: इसलिए, रखरखाव छोटा है और सेवा जीवन लंबा है।
- **व्यापक अनुप्रयोग श्रेणी**: इसका उपयोग विभिन्न प्रवाहकीय तरल पदार्थों और स्लरी के लिए किया जा सकता है, और इसका व्यापक रूप से रासायनिक, अपशिष्ट जल उपचार, खाद्य प्रसंस्करण और अन्य उद्योगों में उपयोग किया जाता है।
- **उच्च परिशुद्धता**: यह उच्च परिशुद्धता प्रवाह माप प्रदान कर सकता है।
- **तरल पदार्थ के घनत्व, चिपचिपाहट आदि से प्रभावित नहीं होता है**: यह केवल तरल पदार्थ की प्रवाह दर और चालकता से संबंधित है।

6. **लागू शर्तें**:
- तरल पदार्थ प्रवाहक या एक निश्चित प्रवाहकता (जैसे पानी, एसिड, क्षार, कीचड़ आदि) होना चाहिए।
- प्रवाहमापक की स्थापना की स्थिति से द्रव प्रवाह की स्थिरता सुनिश्चित होनी चाहिए और तेज उथल-पुथल और कंपन से बचा जाना चाहिए।

आम तौर पर विद्युत चुम्बकीय प्रवाहमीटर का कार्य सिद्धांत द्रव की प्रवाह दर के आधार पर प्रवाह दर की गणना करना है,विद्युत चुम्बकीय प्रेरण के फैराडे के कानून के माध्यम से पाइपलाइन और विद्युत गतिशील बल के चुंबकीय क्षेत्र की ताकत, जिसमें उच्च परिशुद्धता और दीर्घकालिक स्थिरता के फायदे हैं।

विद्युत चुम्बकीय प्रवाहमापक का चयन करते समय, निम्नलिखित प्रमुख मापदंडों के आधार पर उपयुक्त मॉडल का निर्धारण करना आवश्यक होता है। ये मापदंड प्रदर्शन को प्रभावित करते हैं,प्रवाहमापक की स्थापना और संचालन की लागतविद्युत चुम्बकीय प्रवाहमापक का चयन करते समय निम्नलिखित सामान्य मापदंडों पर विचार किया जाना चाहिए:

1. **पाइपलाइन आईडी (पाइपलाइन आकार) **
- **आंतरिक व्यास सीमा**: विद्युत चुम्बकीय प्रवाहमीटर की माप सीमा आमतौर पर पाइप के आंतरिक व्यास से संबंधित होती है।सामान्य पाइपों का आकार कुछ मिलीमीटर से लेकर कई मीटर तक होता है.
- **फ्लोमीटर का आंतरिक व्यास** मापी गई पाइप के आंतरिक व्यास से मेल खाना चाहिए ताकि यह सुनिश्चित हो सके कि द्रव सेंसर के माध्यम से स्थिर रूप से बह सके।एक विद्युत चुम्बकीय प्रवाहमापक एक ही या थोड़ा बड़ा पाइप के रूप में आंतरिक व्यास के साथ स्थिर प्रवाह माप प्राप्त करने के लिए चुना जाता है.

2. **प्रवाह सीमा**
- **अधिकतम प्रवाह**: आवेदन में अधिकतम प्रवाह आवश्यकता पर विचार करें।सटीकता सुनिश्चित करने के लिए प्रवाहमीटर की माप सीमा पूरे प्रवाह भिन्नता सीमा को कवर करना चाहिए.
- **न्यूनतम प्रवाह**: विद्युत चुम्बकीय प्रवाहमीटर की माप सटीकता कम प्रवाह स्थितियों में खराब है, इसलिए सुनिश्चित करें कि चयनित प्रवाहमीटर न्यूनतम प्रवाह आवश्यकता को पूरा कर सकता है।
3. **प्रवाह दर सीमा**
- ** प्रवाह दर सीमा**: प्रवाह दर विद्युत चुम्बकीय प्रवाह मीटर की माप सटीकता के लिए प्रमुख कारकों में से एक है। विभिन्न प्रवाह मीटरों में विभिन्न लागू प्रवाह दर सीमाएं हैं।आम तौर परविद्युत चुम्बकीय प्रवाहमीटरों की प्रवाह दर लगभग 0.3 m/s से 10 m/s के बीच होती है।द्रव की विशेषताओं और वास्तविक प्रवाह स्थितियों के अनुसार उपयुक्त प्रवाह दर सीमा का चयन करें.
4. **तरल पदार्थ के गुण**
- **चालकता**: विद्युत चुम्बकीय प्रवाहमापक केवल चालक तरल पदार्थों को माप सकते हैं, इसलिए यह सुनिश्चित करना आवश्यक है कि तरल पदार्थ में एक निश्चित चालकता हो (जैसे पानी, कीचड़, एसिड, क्षार, आदि) ।तरल पदार्थ की चालकता आमतौर पर 5 μS/cm से अधिक होनी चाहिए.
- **तरल पदार्थ का तापमान**: विभिन्न प्रकार के विद्युत चुम्बकीय प्रवाहमापकों में विभिन्न लागू परिचालन तापमान सीमाएं होती हैं। सामान्य परिचालन तापमान -20°C से +150°C है,और कुछ विशेष मॉडल उच्च या निम्न तापमान का सामना कर सकते हैंद्रव के तापमान के अनुसार उपयुक्त प्रवाहमापक चुनें।
- ** तरल पदार्थ का दबाव**: यह सुनिश्चित करने के लिए कि प्रवाहमापक ऑपरेशन के दौरान क्षतिग्रस्त न हो, वास्तविक कार्य परिस्थितियों में दबाव के अनुसार प्रवाहमापक का चयन करें।सामान्य दबाव सीमा आमतौर पर 6 बार होती है, 16 बार या 40 बार

5. **स्थापना का स्थान और विधि**
- **स्थापना विधि**: विद्युत चुम्बकीय प्रवाहमापकों को आमतौर पर क्षैतिज या ऊर्ध्वाधर स्थापित किया जाता है। गैर चिपचिपा तरल पदार्थों के लिए, क्षैतिज स्थापना का चयन किया जा सकता है;ठोस कणों वाले तरल पदार्थों के लिए, ऊर्ध्वाधर स्थापना की सिफारिश की जाती है। पाइपलाइन के लेआउट और द्रव के गुणों के अनुसार उपयुक्त स्थापना विधि का चयन करना आवश्यक है।
- ** सीधा पाइप अनुभाग की लंबाई**: विद्युत चुम्बकीय प्रवाह मापकों में द्रव प्रवाह स्थिरता के लिए उच्च आवश्यकताएं होती हैं,और आम तौर पर एक सीधी पाइप अनुभाग की आवश्यकता होती है 5 से 10 गुना पाइपलाइन के आंतरिक व्यास से पहले और प्रवाह मीटर के बाद कोहनी के कारण प्रवाह गति गड़बड़ी को कम करने के लिए, वाल्व आदि

6. **इलेक्ट्रोड सामग्री और अस्तर सामग्री**
- **इलेक्ट्रोड सामग्री**: इलेक्ट्रोड सामग्री का चयन द्रव की संक्षारकता के अनुसार किया जाना चाहिए। आम सामग्रियों में स्टेनलेस स्टील, टाइटेनियम, प्लेटिनम आदि शामिल हैं।अत्यधिक संक्षारक तरल पदार्थों के लिए, आमतौर पर अधिक संक्षारण प्रतिरोधी सामग्री (जैसे टाइटेनियम मिश्र धातु या प्लेटिनम) का चयन किया जाता है।
- **अस्तर सामग्री**: अस्तर सामग्री का द्रव की रासायनिक स्थिरता और प्रवाहमीटर के सेवा जीवन पर महत्वपूर्ण प्रभाव पड़ता है।पॉलीटेट्राफ्लोरोएथिलीन (PTFE)विभिन्न संक्षारकता और तापमान वाले तरल पदार्थों के लिए, उपयुक्त अस्तर सामग्री का चयन माप की सटीकता में सुधार कर सकता है और प्रवाहमीटर के सेवा जीवन को बढ़ा सकता है।

7. **आउटपुट सिग्नल**
- ** एनालॉग सिग्नल आउटपुट**: 4-20mA आउटपुट सबसे आम मानक सिग्नल आउटपुट विधि है, जो अधिकांश औद्योगिक स्वचालन प्रणालियों के लिए उपयुक्त है।
- **पल्स सिग्नल आउटपुट**: ऐसे अनुप्रयोगों के लिए उपयुक्त है जिनमें पल्स की गिनती की आवश्यकता होती है, अक्सर प्रवाह संचय, दूरस्थ संचरण या लिंकेज नियंत्रण के लिए उपयोग किया जाता है।
- **डिजिटल सिग्नल आउटपुट**: जैसे Modbus RTU, Profibus, Hart और अन्य प्रोटोकॉल आउटपुट, डेटा संचार और अन्य बुद्धिमान उपकरणों (जैसे PLC, DCS) के साथ एकीकरण के लिए उपयुक्त हैं।

8. **सुरक्षा का स्तर और पर्यावरणीय परिस्थितियाँ**
- **सुरक्षा स्तर**: प्रवाहमीटर को उपयोग के वातावरण के अनुसार उपयुक्त सुरक्षा स्तर का चयन करना चाहिए। सामान्य सुरक्षा स्तर IP65, IP67 और IP68 हैं।आर्द्रता के अनुसार उपयुक्त सुरक्षा स्तर का चयन करें, धूल, और क्या यह अनुप्रयोग वातावरण में बाहरी वातावरण के संपर्क में है।
- **विस्फोट प्रतिरोधी प्रकार**: विस्फोटक वातावरण (जैसे पेट्रोकेमिकल उद्योग) में, आपको विस्फोट प्रतिरोधी विद्युत चुम्बकीय प्रवाहमीटर चुनने की आवश्यकता हो सकती है।

9. **पावर सप्लाई विधि**
- **पावर आपूर्ति आवश्यकताएं**: साइट पर बिजली की स्थिति के आधार पर, विद्युत चुम्बकीय प्रवाहमीटर को वैकल्पिक धारा (AC) या निरंतर धारा (DC) द्वारा संचालित किया जा सकता है।सामान्य शक्ति आवश्यकताएं 24V DC या 110/220V AC हैं.
- **कम शक्ति संस्करण**: दूरस्थ प्रतिष्ठानों या स्थिर बिजली आपूर्ति के बिना स्थानों के लिए, आप एक कम शक्ति संस्करण या एक सौर संचालित मॉडल चुन सकते हैं।

मापने के सिद्धांत

विद्युत चुम्बकीय प्रवाहमापक का माप सिद्धांत फराडी के विद्युत चुम्बकीय प्रेरण नियम पर आधारित है। सेंसर मुख्य रूप से पृथक अस्तर के साथ माप ट्यूब से बना है,मापने की ट्यूब की दीवार के प्रवेश द्वारा स्थापित इलेक्ट्रोड की एक जोड़ीजब प्रवाहकीय द्रव सेंसर के माप ट्यूब के माध्यम से बहता है,वोल्टेज संकेत द्रव के औसत प्रवाह गति के प्रत्यक्ष अनुपात में इलेक्ट्रोड पर प्रेरित किया जाएगाविभिन्न प्रदर्शन कार्यों को प्राप्त करने के लिए सिग्नल को ट्रांसमीटर द्वारा प्रवर्धित और संसाधित किया जाता है।

कनवर्टर सर्किट स्कीमा

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying, नियंत्रण और प्रसंस्करण। कन्वर्टर सर्किट की योजना चित्र 2 में दिखाई गई है।1.

पैरामीटर सेटिंग मेनू तालिका

कन्वर्टर सेटिंग मेनू में 45 आइटम होते हैं। उनमें से कई शिपिंग से पहले निर्माता द्वारा सेट किए जाते हैं। आवेदन करते समय उन्हें बदलना आवश्यक नहीं है।उनमें से केवल कुछ ही अनुप्रयोग के अनुसार उपयोगकर्ता द्वारा सेट किया जाना है. मेन्यू आइटम नीचे दी गई तालिका में सूचीबद्ध हैंः

परिदृश्य अनुप्रयोगः

अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
