| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | BEITE |
| प्रमाणन | CE ISO |

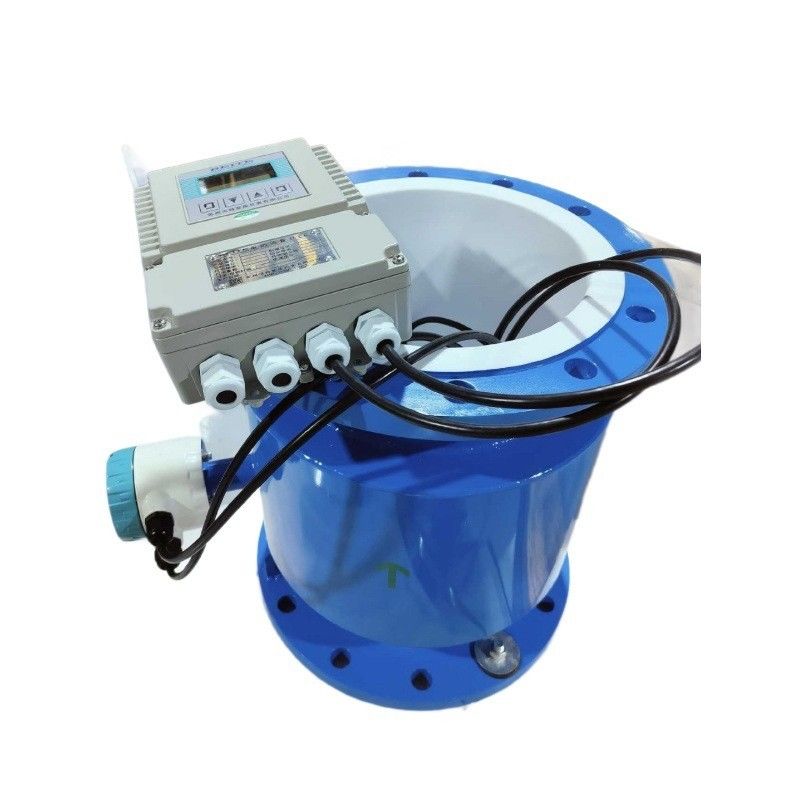

विद्युत चुम्बकीय प्रवाहमापक का परिचय
विद्युत चुम्बकीय प्रवाहमापक एक प्रवाह माप उपकरण है जो फारडेय के विद्युत चुम्बकीय प्रेरण सिद्धांत पर आधारित है, जिसका व्यापक रूप से तरल और प्रवाहक तरल पदार्थों के प्रवाह माप में उपयोग किया जाता है।इसके कामकाज के सिद्धांत का संक्षिप्त सार निम्नलिखित चरणों में दिया जा सकता है:
1फैराडेय विद्युत चुम्बकीय प्रेरण सिद्धांत
विद्युत चुम्बकीय प्रवाहमीटर का कार्य सिद्धांत विद्युत चुम्बकीय प्रेरण के फैराडे के नियम पर आधारित है जो बताता है कि जब एक प्रवाहकीय द्रव एक चुंबकीय क्षेत्र के माध्यम से बहता है,एक विद्युत प्रेरक बल (iइस विद्युत गतिशील बल की परिमाण प्रवाह दर के आनुपातिक है।
विशेष रूप से, जब द्रव प्रवाहमीटर पाइपलाइन में स्थित चुंबकीय क्षेत्र से गुजरता है, the charged particles in the fluid (such as ions in water) will move under the action of the magnetic field and generate an electromotive force (voltage) in a direction perpendicular to the magnetic field and the flow rateयह विद्युत गतिज बल द्रव की प्रवाह दर के आनुपातिक है।
2संरचनात्मक संरचना
विद्युत चुम्बकीय प्रवाहमीटर मुख्य रूप से निम्नलिखित भागों से बना है:
- ** सेंसर**: इसमें एक मापने की नली और एक चुंबक शामिल है। मापने की नली के माध्यम से गुजरने वाला द्रव चुंबकीय क्षेत्र के साथ बातचीत करके एक विद्युत गतिशील बल उत्पन्न करता है।
- **इलेक्ट्रोड**: इलेक्ट्रोड द्रव के संपर्क में आकर विद्युत गतिज बल संकेत को प्राप्त करता है। आमतौर पर इलेक्ट्रोड मापने की नली की आंतरिक दीवार पर स्थापित होता है,द्रव प्रवाह की दिशा के लंबवत.
- **सिग्नल कन्वर्टर**: इलेक्ट्रोड द्वारा प्राप्त विद्युत गतिज बल संकेत को प्रवाह संकेत में परिवर्तित करें, और इसे प्रदर्शित करें और संसाधित करें।
3प्रवाह माप प्रक्रिया
- **चुंबकीय क्षेत्र प्रभाव**: जब द्रव विद्युत चुम्बकीय प्रवाहमीटर के मापने की नली से गुजरता है, तो निर्मित चुंबक प्रवाह की दिशा के लंबवत एक चुंबकीय क्षेत्र उत्पन्न करता है।
- **इलेक्ट्रोमोटिव फोर्स जनरेशन**: जब द्रव में आवेशित कण (जैसे आयन) चुंबकीय क्षेत्र में चलते हैं, तो फारडेय के नियम के अनुसार द्रव में एक इलेक्ट्रोमोटिव बल प्रेरित होता है।विद्युत गतिशील बल की परिमाण प्रवाह दर के आनुपातिक है.
- **सिग्नल अधिग्रहण**: चुंबकीय क्षेत्र में द्रव के विद्युत गतिशील बल को इलेक्ट्रोड द्वारा कैप्चर किया जाता है,और इलेक्ट्रोड और द्रव के बीच वोल्टेज अंतर प्रवाह दर को दर्शाता है.
- **सिग्नल प्रोसेसिंग और प्रवाह गणना**: विद्युत गतिज बल संकेत को प्रोसेस करके कन्वर्टर द्रव के वास्तविक प्रवाह मूल्य की गणना कर सकता है।
4लाभ और अनुप्रयोग
- **कोई यांत्रिक भाग नहीं**: विद्युत चुम्बकीय प्रवाहमापक में कोई यांत्रिक भाग नहीं है, इसलिए कोई पहनावा नहीं है, और रखरखाव की लागत कम है।
- **चालक तरल पदार्थों पर लागू होता है**: विद्युत चुम्बकीय प्रवाहमीटर विभिन्न चालक तरल पदार्थों के प्रवाह माप के लिए उपयुक्त है, जैसे पानी, सीवेज, एसिड और क्षार समाधान, स्लरी, आदि।
- **तरल पदार्थ के घनत्व, चिपचिपाहट, तापमान आदि जैसे कारकों से प्रभावित नहीं होता है.**: माप के परिणाम तरल पदार्थ के भौतिक गुणों से स्वतंत्र होते हैं और उच्च सटीकता रखते हैं।
5अनुप्रयोग परिदृश्य
- जल उपचार, रासायनिक प्रक्रियाएं, खाद्य पदार्थ और पेय पदार्थ, दवा, स्लरी, तेल और गैस आदि, विशेष रूप से संक्षारक या चिपचिपा द्रवों के माप के लिए।
यह ध्यान दिया जाना चाहिए कि विद्युत चुम्बकीय प्रवाहमीटर का उपयोग गैर-संवाहक तरल पदार्थों (जैसे गैस, तेल तरल पदार्थों) या तरल पदार्थों के लिए नहीं किया जा सकता है जिसमें तरल पदार्थ में आवेशित कण नहीं होते हैं।
पल्स आउटपुट
दो प्रकार के पल्स आउटपुट चुनने के लिए उपलब्ध हैंः आवृत्ति आउटपुट मोड और पल्स आउटपुट मोड। मीटर आवृत्ति मोड के तहत निरंतर वर्ग तरंग पल्स आउटपुट करता है,जबकि पल्स मोड में पल्स श्रृंखलाआवृत्ति आउटपुट का उपयोग आमतौर पर प्रवाह दर माप और अल्प अवधि के कुल के लिए किया जाता है।पल्स आउटपुट सीधे एक बाहरी काउंटर से जुड़ा जा सकता है और अक्सर लंबी अवधि के समय के लिए उपयोग किया जाता है.
जैसा कि ऊपर उल्लेख किया गया है, ट्रांजिस्टर ओपन कलेक्टर सर्किट का उपयोग आवृत्ति और पल्स आउटपुट के लिए किया जाता है। इसलिए, बाहरी डीसी बिजली की आपूर्ति और भार आवश्यक है।
विशेषताएं
1मापन प्रवाह घनत्व, चिपचिपाहट, तापमान, दबाव और चालकता के परिवर्तन से प्रभावित नहीं होता है।रैखिक माप सिद्धांत के अनुसार उच्च सटीकता माप की गारंटी है.
2पाइप में कोई बाधा नहीं, कोई दबाव हानि नहीं और सीधी पाइपलाइन की आवश्यकता कम है।
3DN 6 से DN 2000 तक पाइप आकार की एक विस्तृत श्रृंखला को कवर करता है। विभिन्न प्रवाह विशेषताओं को पूरा करने के लिए विभिन्न प्रकार के अस्तर और इलेक्ट्रोड उपलब्ध हैं।
4प्रोग्राम करने योग्य निम्न आवृत्ति वर्ग तरंग क्षेत्र उत्तेजना, माप स्थिरता में सुधार और बिजली की खपत को कम करना।
516 बिट्स एमसीयू लागू करना, उच्च एकीकरण और सटीकता प्रदान करना; पूर्ण डिजिटल प्रसंस्करण, उच्च शोर प्रतिरोध और विश्वसनीय माप; प्रवाह माप सीमा 1500 तकः1.
6बैकलाइट के साथ उच्च परिभाषा एलसीडी डिस्प्ले।
7RS485 या RS232 इंटरफ़ेस डिजिटल संचार का समर्थन करता है।
8. बुद्धिमान खाली पाइप का पता लगाने और इलेक्ट्रोड प्रतिरोध मापने से खाली पाइप और इलेक्ट्रोड दूषित होने का सही निदान होता है।
9विश्वसनीयता में सुधार के लिए एसएमडी घटक और सतह माउंट तकनीक (एसएमटी) लागू की जाती है।
मुख्य अनुप्रयोग
TQMF विद्युत चुम्बकीय प्रवाहमापक का उपयोग बंद पाइपलाइन में चालक द्रव के आयतन प्रवाह को मापने के लिए किया जा सकता है।यह व्यापक रूप से रासायनिक और पेट्रोलियम उद्योग के क्षेत्रों में प्रवाह माप और नियंत्रण में लागू किया जाता है, धातु उद्योग, जल और अपशिष्ट जल, कृषि और सिंचाई, कागज निर्माण, खाद्य और पेय उद्योग और फार्मास्युटिकल उद्योग।-25°C से + 60°C तककन्वर्टरः -25°C से + 60°C सापेक्ष आर्द्रताः 5% से 90%; 1.4काम करने की स्थिति अधिकतम तरल पदार्थ का तापमानः कॉम्पैक्ट प्रकारः 60°C रिमोट प्रकारः टेफ्लॉन 150°C नियोप्रीन 80°C;120°C पॉलीयूरेथेन 70°C द्रव प्रवाहकता: ≥ 5S/cm
मापने के सिद्धांत
विद्युत चुम्बकीय प्रवाहमापक का मापने का सिद्धांत फारडी के विद्युत चुम्बकीय प्रेरण नियम पर आधारित है। सेंसर मुख्य रूप से पृथक अस्तर के साथ मापने की नली से बना है,मापने की ट्यूब की दीवार के प्रवेश द्वारा स्थापित इलेक्ट्रोड की एक जोड़ीजब प्रवाहकीय द्रव सेंसर के माप ट्यूब के माध्यम से बहता है,वोल्टेज संकेत द्रव के औसत प्रवाह गति के प्रत्यक्ष अनुपात में इलेक्ट्रोड पर प्रेरित किया जाएगासिग्नल को ट्रांसमीटर द्वारा विभिन्न प्रदर्शन कार्यों को महसूस करने के लिए प्रवर्धित और संसाधित किया जाता है।
कनवर्टर सर्किट स्कीमा
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying, नियंत्रण और प्रसंस्करण। कन्वर्टर सर्किट की योजना चित्र 2 में दिखाई गई है।1.
पैरामीटर सेटिंग मेनू तालिका
कन्वर्टर सेटिंग मेनू में 45 आइटम होते हैं। उनमें से कई शिपिंग से पहले निर्माता द्वारा सेट किए जाते हैं। उन्हें लागू करते समय बदलना आवश्यक नहीं है।उनमें से केवल कुछ ही अनुप्रयोग के अनुसार उपयोगकर्ता द्वारा सेट किया जाना है. मेन्यू आइटम नीचे दी गई तालिका में सूचीबद्ध हैंः
| आइटम संख्या | मेनू प्रदर्शित करें | सेट करने की विधि | पासवर्ड स्तर | मूल्य सीमा |
| 1 | भाषा | विकल्प | 1 | चीनी/अंग्रेजी |
| 2 | सेंसर का आकार | विकल्प | 1 | 3 - 3000 मिमी |
| 3 | प्रवाह सीमा | संशोधित करना | 1 | 0 - 99999 |
| 4 | ऑटो Rng Chg | विकल्प | 1 | चालू / बंद |
| 5 | डम्पिंग | विकल्प | 1 | 0 - 100 सेकंड |
| 6 | प्रवाह डायर. | विकल्प | 1 | Fwd/ Res |
| 7 | प्रवाह शून्य | संशोधित करना | 1 | +/-0.000 |
| 8 | एल.एफ. कटऑफ | संशोधित करना | 1 | 0-99% |
| 9 | कटऑफ Enble | विकल्प | 1 | चालू / बंद |
| 10 | परिवर्तन दर | संशोधित करना | 1 | 0 से 30% |
| 11 | समय सीमा | संशोधित करना | 1 | 0 - 20 सेकंड |
| 12 | कुल इकाई | विकल्प | 1 | 0.0001L - 1 m3 |
| 13 | प्रवाह घनत्व | संशोधित करना | 1 | 0.0000 - 39999 |
| 14 | वर्तमान प्रकार | विकल्प | 1 | 4-20mA/0-10mA |
| 15 | पल्स आउटपुट | विकल्प | 1 | Frq/ पल्स |
| 16 | पल्स फैक्टर | विकल्प | 1 | 0.001L - 1 m3 |
| 17 | आवृत्ति अधिकतम | संशोधित करना | 1 | 1-5999 हर्ट्ज |
| 18 | संचार पता | संशोधित करना | 1 | 0 से 99 |
| 19 | बाउड्रेट | विकल्प | 1 | 600 - 14400 |
| 20 | एम्पपाइप डिटे. | विकल्प | 1 | चालू / बंद |
| 21 | EmpPipe Alm | संशोधित करना | 1 | 200.0 KΩ |
| 22 | हाय एएलएम एनबल | विकल्प | 1 | चालू / बंद |
| 23 | हाय अलम सीमा | संशोधित करना | 1 | 000०-१९९.९% |
| 24 | लो अल्म् एनबल | विकल्प | 1 | चालू / बंद |
| 25 | लो अलम सीमा | संशोधित करना | 1 | 000०-१९९.९% |
| 26 | RevMeas.Enbl | विकल्प | 1 | चालू/बंद |
| 27 | सेंसर S/N | संशोधित करना | 2 | 000000000000-9999999999999999 |
| 28 | सेंसर तथ्य। | संशोधित करना | 2 | 0.0000 - 39999 |
| 29 | फ़ील्ड मोड | विकल्प | 2 | मोड 1,2,3 |
| 30 | गुणन | संशोधित करना | 2 | 0.0000 - 39999 |
| 31 | F. कुल सेट | संशोधित करना | 3 | 0000000000 - 9999999999 |
| 32 | आर.कुल सेट | संशोधित करना | 3 | 0000000000 - 9999999999 |
| 33 | इनपुट कंट्रोल | विकल्प | 3 | अक्षम/बंद करें/पुनः आरंभ करें |
| 34 | कुल मिलाकर | पासवर्ड | 3 | 00000 - 59999 |
| 35 | सीआर टो. कुंजी | संशोधित करना | 3 | 00000 - 59999 |
| 36 | दिनांक ¥y/m/d * | संशोधित करना | 3 | 99/12/31 |
| 37 | समय-घंटा/मीटर/सेकंड * | संशोधित करना | 3 | 23/59/59 |
| 38 | पासवर्ड L1 | संशोधित करना | 3 | 0000 - 9999 |
| 39 | पासवर्ड L2 | संशोधित करना | 3 | 0000 - 9999 |
| 40 | पासवर्ड L3 | संशोधित करना | 3 | 0000 - 9999 |
| 41 | वर्तमान शून्य | संशोधित करना | 4 | 0.0000 - 19999 |
| 42 | वर्तमान अधिकतम | संशोधित करना | 4 | 0.0000 - 39999 |
| 43 | मीटर कारक | संशोधित करना | 4 | 0.0000 - 39999 |
| 44 | Convtr S/N | संशोधित करना | 4 | 0000000000-999999999999 |
| 45 | सीएस रीसेट करें | पासवर्ड | 4 |
परिदृश्य अनुप्रयोगः
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
