| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | BEITE |
| प्रमाणन | CE ISO |

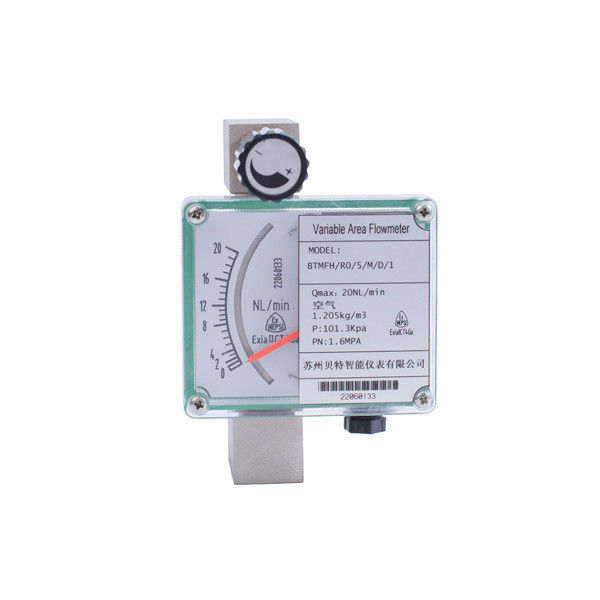

माइक्रो-मेटल ट्यूब रोटर फ्लोमीटर एक उपकरण है जिसका उपयोग तरल पदार्थ के प्रवाह को मापने के लिए किया जाता है। इसका कार्य सिद्धांत द्रव प्रवाह में रोटर के उछाल संतुलन पर आधारित है। विशेष रूप से, इस प्रवाहमापी की संरचना और कार्य सिद्धांत इस प्रकार हैं:
1. **संरचना**: माइक्रो-मेटल ट्यूब रोटर फ्लोमीटर में आमतौर पर एक पतली धातु ट्यूब और ट्यूब के अंदर स्थित एक रोटर होता है। छोटे प्रवाह की माप आवश्यकताओं को पूरा करने के लिए धातु ट्यूब का आंतरिक व्यास छोटा है। रोटर सामान्यतः शंक्वाकार या बेलनाकार होता है।
2. **कार्य सिद्धांत**:
- **द्रव प्रवाह**: जब द्रव धातु ट्यूब से होकर गुजरता है, तो यह रोटर को ट्यूब के अंदर घूमने के लिए धक्का देता है।
- **रोटर उछाल**: द्रव के दबाव के तहत रोटर ट्यूब के अंदर उठेगा और गिरेगा। रोटर की उठाने की स्थिति द्रव प्रवाह दर के समानुपाती होती है। जब प्रवाह दर बढ़ती है, तो रोटर ऊपर उठेगा; जब प्रवाह दर कम हो जाती है, तो रोटर गिर जाएगा।
- **माप**: ट्यूब में रोटर की ऊंचाई स्थिति को मापकर, द्रव की प्रवाह दर निर्धारित की जा सकती है। यह आमतौर पर एक स्केल या सेंसर के माध्यम से हासिल किया जाता है।
3. **फायदे**:
- **उच्च सटीकता**: यह उच्च-परिशुद्धता प्रवाह माप प्रदान कर सकता है।
- **मजबूत अनुकूलनशीलता**: छोटे प्रवाह को मापने के लिए उपयुक्त, छोटे द्रव प्रवाह वाले दृश्यों के लिए उपयुक्त।
- **सरल संरचना**: डिजाइन और निर्माण अपेक्षाकृत सरल, रखरखाव में आसान।
4. **आवेदन**: माइक्रो-मेटल ट्यूब रोटर फ्लोमीटर का व्यापक रूप से प्रयोगशालाओं, रासायनिक प्रक्रियाओं, चिकित्सा उपकरण, माइक्रोफ्लुइडिक सिस्टम और अन्य क्षेत्रों में उपयोग किया जाता है जिनके लिए उच्च-सटीक छोटे प्रवाह माप की आवश्यकता होती है।
इसकी उच्च परिशुद्धता और विश्वसनीयता के कारण इस प्रवाहमापी का सटीक माप और नियंत्रण प्रणालियों में महत्वपूर्ण अनुप्रयोग मूल्य है।
सेंसर के लिए चार प्रकार की तरल कनेक्शन सामग्री हैं: स्टेनलेस स्टील और हास्टेलॉय
सोना, टाइटेनियम, स्टेनलेस स्टील अस्तर एफईपी; उपयोगकर्ता के अनुसार भिन्न हो सकते हैं
प्रक्रिया दबाव और संक्षारक माध्यम आवश्यकताओं, अलग संपर्क तरल चुनें
प्रक्रिया के दबाव प्रतिरोध और मीडिया एंटीकोर्सोशन की जरूरतों को पूरा करने के लिए सामग्री। विभिन्न माप आवश्यकताओं के अनुसार, उपयोगकर्ता चयन करते समय विभिन्न प्रकार चुन सकते हैं
विभिन्न माप आवश्यकताओं को प्राप्त करने के लिए संकेतकों का संयोजन। विशिष्ट संकेतक प्रपत्र और उसके संबंधित कार्य संकेतक प्रकार चार्ट में दिखाए गए हैं।
प्रवाह संकेत और सिग्नल को पूरा करने के लिए युग्मन चुंबकीय स्टील के माध्यम से फ्लोट स्थिति में परिवर्तन को समझने के लिए संकेतक में ट्रांसमीटर द्वारा प्रवाह दर को मापा जाता है
प्रसारण से बहुत दूर. जब मापा माध्यम नीचे से नीचे तक मापने वाली ट्यूब के माध्यम से बहता है, तो फ्लोट गुरुत्वाकर्षण, उछाल और द्रव वेग से प्रभावित होता है
जब तीन ड्राइविंग बल संतुलित होते हैं, तो फ्लोट एक निश्चित स्थिति में अपेक्षाकृत स्थिर होता है, जो फ्लोट और शंकु के बीच कुंडलाकार अंतराल क्षेत्र और द्रव प्रवाह दर के साथ बदलता है
फ्लोट की स्थिति मापा माध्यम प्रवाह के आकार से मेल खाती है
विशेषताएँ
1. मजबूत ऑल-मेटल संरचना डिजाइन।
2. विभिन्न उद्योगों में गैस और तरल माप के लिए उपयुक्त।
3. नए केस संरचना डिज़ाइन का उपयोग भागों को जोड़े बिना उच्च तापमान वाले वातावरण में किया जा सकता है।
4. विशेष रूप से डिज़ाइन की गई शंकु मापने वाली ट्यूब, व्यापक माप सीमा, बेहतर माप रैखिकता।
5. निकला हुआ किनारा, क्लैंप, धागा और अन्य प्रक्रिया कनेक्शन विधियां प्रदान कर सकता है, जो अधिकांश फैक्ट्री एप्लिकेशन आवश्यकताओं के लिए उपयुक्त है।
6. सामग्री का माप भाग वैकल्पिक: स्टेनलेस स्टील, टाइटेनियम, हेस्टेलॉय, पीटीएफई, एफईपी और अन्य सामग्री।
7. विशेष रूप से डिजाइन की गई चुंबकीय युग्मन प्रणाली माप सटीकता और स्थिरता में काफी सुधार कर सकती है।
विनिर्देश
| मापने की सीमा | पानी (20℃) 16～150000 लीटर/घंटा | एलसीडी | तात्कालिक प्रवाह दर प्रदर्शन मूल्य सीमा: 0.000～99999 |
| गैस(0.1013MPa 20℃) 0.5～4000 m3/h | संचयी प्रवाह प्रदर्शन मान सीमा: 0.00～99999999 | ||
| जैकेट दबाव रेटिंग | 1.6 एमपीए | विद्युत इंटरफ़ेस | M20×1.5,PG11,1/2”NPT या उपयोगकर्ता विनिर्देश प्रदान करता है |
| मध्यम तापमान | मानक प्रकार -80℃～+220℃ | समग्र ऊंचाई | मानक प्रकार: 250 मिमी (अन्य स्थापना विधियों के लिए, प्रासंगिक तालिका देखें) |
| उच्च तापमान प्रकार | 300℃ | सुरक्षा स्तर | आईपी65/आईपी67 |
| पंक्तिबद्ध एफईपी प्रकार | ≤85℃ | विस्फोट रोधी संकेत | आंतरिक रूप से सुरक्षित: ExiaIICT3～6 |
| विस्फोटरोधी प्रकार:ExdIICT4～6 | |||
| परिवेश का तापमान | -40℃～+120℃(C9≤85℃) (एलसीडी डिस्प्ले≤70℃ के साथ रिमोट ट्रांसमिशन प्रकार) | मध्यम चिपचिपापन | DN15: ≤5mPa.s |
| ≤30mPa.s) | |||
| DN25: ≤250mPa.s | |||
| DN50～DN150:≤300mPa.s | |||
|
रेंज अनुपात
|
10:1(विशेष प्रकार20:1) | आउटपुट | मानक सिग्नल: दो-तार प्रणाली 4~20mA (एचएआरटी संचार से सुसज्जित किया जा सकता है) |
| मानक सिग्नल: तीन-तार प्रणाली 0 ~ 10mA | |||
| अलार्म सिग्नल: 1. दो रिले आउटपुट (सीमा मान 125VAC/0.25A) | |||
| 2. एक या दो निकटता स्विच (स्विच आवश्यकताएँ ग्राहक की आवश्यकताओं पर आधारित हैं) | |||
| पल्स सिग्नल आउटपुट: 0-1KHz पृथक आउटपुट (आउटपुट स्तर Vpp>4.5V) | |||
| सटीकता का स्तर | 2.5(विशेष प्रकार1.5%या 1.0%) | द्वारा संचालित | मानक प्रकार: 24VDC±20% |
| एसी प्रकार: 220VAC (85～265VAC) (अनुकूलित करने की आवश्यकता है) | |||
| बैटरी प्रकार: 3.7@4.4-5.2AH लिथियम बैटरी। अलग-अलग उपयोग की शर्तों के अनुसार, प्रत्येक समूह का उपयोग (3 से 12 महीने) किया जा सकता है, और दोनों समूहों का परस्पर उपयोग किया जा सकता है। | |||
| काम का दबाव | DN15～DN50 PN16MPa (विशेष प्रकार 25MPa) | कनेक्शन विधि | मानक प्रकार: HG20592 निकला हुआ किनारा |
| DN80～DN150 PN10MPa (विशेष प्रकार 16MPa) | विशेष प्रकार: उपयोगकर्ता निकला हुआ किनारा मानक प्रदान करता है | ||
| थ्रेडेड कनेक्शन प्रकार: उपयोगकर्ता निर्दिष्ट |
कैसे उपयोग करें (स्थापना)
सैनिटरी मेटल ट्यूब रोटामीटर को स्थापित करने के लिए 12 चरणों की आवश्यकता होती है।
1. फ्लो मीटर स्थापित करने से पहले पाइपलाइन में वेल्डिंग स्लैग और मलबे को साफ करें;
2. जमीन के लंबवत अंशांकन प्रवाहमापी के सीधे भाग की स्थापना का झुकाव 5° से अधिक नहीं होना चाहिए। अन्यथा, माप सटीकता प्रभावित होगी.
3. स्थिति प्रवाह मीटर की माप सटीकता सुनिश्चित करने के लिए, प्रवाह मीटर के इनलेट अंत में 10xDN से कम नहीं का एक सीधा पाइप अनुभाग जोड़ा जाना चाहिए, और 5xDN से कम नहीं का एक सीधा पाइप अनुभाग जोड़ा जाना चाहिए आउटलेट अंत. माप के दौरान फ्लो मीटर पर रेगुलेटिंग कंट्रोल वाल्व स्थापित किया जाना चाहिए। बहाव
4. मॉडल यदि मापा गया माध्यम एक बड़ा स्पंदनशील प्रवाह या दो-चरण प्रवाह है, तो यह सुनिश्चित करने के लिए कि माध्यम का प्रवाह एकल-चरण स्थिर है, स्पंदन को कम करने या कमजोर करने के लिए प्रवाह मीटर के अपस्ट्रीम में एक बफर स्थापित किया जाना चाहिए। साथ ही, भिगोना प्रकार के प्रवाह मीटर का उपयोग करने की अनुशंसा की जाती है। .
5. मापने का माध्यम जब मापने का माध्यम गंदा होता है या उसमें चुंबकीय रूप से प्रवाहकीय कण होते हैं, तो प्रवाह मीटर के अपस्ट्रीम में एक फिल्टर या चुंबकीय फिल्टर स्थापित करने की सिफारिश की जाती है।
6. सपोर्ट फ्लो मीटर की स्थापना पाइपलाइन के कंपन को ठीक से सपोर्ट करने या फ्लो मीटर के अक्षीय भार को कम करने में सक्षम होनी चाहिए। अन्यथा, स्थिर प्रवाह मीटर का समर्थन जोड़ा जाना चाहिए।
7. रखरखाव प्रवाह मीटर के रखरखाव और मरम्मत, चुंबकीय फिल्टर की सफाई और उपयोगकर्ता की पाइपलाइनों के नियमित रखरखाव की सुविधा के लिए, चित्र में दिखाए अनुसार बाईपास पाइपलाइन का उपयोग करने की अनुशंसा की जाती है।
8. स्थिरता जब फ्लो मीटर का उपयोग गैस माप के लिए किया जाता है, तो यह सुनिश्चित किया जाना चाहिए कि पाइपलाइन में काम करने का दबाव फ्लो मीटर के दबाव हानि के 5 गुना से कम नहीं है, ताकि फ्लो मीटर स्थिर और सामान्य रूप से काम कर सके।
9. इलेक्ट्रिक रिमोट ट्रांसमिशन और अलार्म लिमिट स्विच के साथ फ्लो मीटर का उपयोग करने से पहले, उपकरण कवर खोलें और वायरिंग आरेख के अनुसार तारों को सही ढंग से कनेक्ट करें।
10. मीटर के इंडिकेटर पर लगी चेतावनी प्लेट के अनुसार, परिवहन के दौरान फ्लोट को कंपन से रोकने वाले डंपिंग टुकड़े को बाहर निकालें, और फिर इसे बहाल करने के बाद मीटर का उपयोग करें।
11. यदि फ्लो मीटर चालू है, क्योंकि पाइपलाइन में कोई दबाव नहीं है या सिस्टम उपकरण के सामान्य कामकाजी दबाव तक नहीं पहुंच पाया है, तो उपकरण का उपयोग करने से पहले सिस्टम सामान्य होने तक नियंत्रण वाल्व को धीरे-धीरे खोलें। अन्यथा, पॉइंटर को कूदना या फ्लोट को अचानक हिलाना आसान होता है। प्रभाव से क्षतिग्रस्त एक गुलाब.
12. उपयोगकर्ता उपयोग: जब उपयोगकर्ता इसका उपयोग करता है, यदि मापा तरल पदार्थ का घनत्व पानी से अलग है, या मापा गैस के पैरामीटर और कामकाजी स्थिति निर्माता के नियमों से अलग हैं, तो प्रवाह मीटर संकेत रीडिंग को परिवर्तित किया जाना चाहिए . रूपांतरण विधि परिशिष्ट में दिखाई गई है.
सावधानियां
सैनिटरी मेटल ट्यूब रोटर फ्लोमीटर का उपयोग करते समय सावधानियां।
1. मेटल रोटर फ्लोमीटर, मेटल ट्यूब फ्लोट फ्लोमीटर, और 450°C तक उच्च तापमान प्रतिरोध के साथ वेराबार फ्लोमीटर।
2. छोटे व्यास और कम प्रवाह दर वाली गैस, तरल और भाप प्रवाह को मापने के लिए उपयुक्त।
3. उच्च वोल्टेज प्रतिरोधी चुंबकीय युग्मन सिद्धांत, कोई रिसाव नहीं और उच्च दबाव प्रतिरोध।
4. प्रवाह दर मापें. जब प्रवाह दर 100m3/h जल प्रवाह दर से अधिक हो जाती है, तो दबाव का नुकसान बड़ा होगा। .
5. मापने की सीमा का उपयोग ज्यादातर प्रक्रिया नियंत्रण उपकरणों के लिए किया जाता है, जिसकी सटीकता 1%, आमतौर पर 1.5% और सीमा अनुपात 10:1 होता है।
6. अवसरों के लिए उपयुक्त, जिसमें आंतरिक रूप से सुरक्षित विस्फोट-प्रूफ और विस्फोट-प्रूफ प्रकार शामिल हैं, खतरनाक अवसरों के लिए उपयुक्त।
7. इंस्टालेशन विधि उचित इंस्टालेशन विधि नीचे से अंदर और ऊपर से बाहर की ओर लंबवत इंस्टालेशन है।
निर्माता की ताकत
स्मार्ट उपकरण प्रत्यक्ष आपूर्ति निर्माता
कंपनी के पास संपूर्ण उत्पादन और प्रसंस्करण उपकरण हैं। इलेक्ट्रॉनिक्स कार्यशाला में एक आधुनिक एसएमटी असेंबली लाइन और एक पूर्ण इलेक्ट्रॉनिक डिजाइन और विकास प्रयोगशाला है। मशीनरी कार्यशाला में कई सटीक सीएनसी खराद, साधारण खराद, प्रसंस्करण, पूरी तरह से स्वचालित परिधीय सीम वेल्डिंग मशीन, ड्रिलिंग मशीन और अन्य उपकरण हैं। अंशांकन कार्यशाला में दो तरल अंशांकन परीक्षण लाइनें और एक छोटी और मध्यम प्रवाह गैस अंशांकन परीक्षण लाइन है ताकि यह सुनिश्चित किया जा सके कि प्रत्येक उत्पाद का परीक्षण वास्तविक स्थितियों के अनुसार किया जाता है। उत्पाद की गुणवत्ता सुनिश्चित करने के लिए अंशांकन और सत्यापन।
मानक आयाम और वजन
जैकेट प्रकार समग्र आयाम और वजन
पंक्तिबद्ध एफईपी प्रकार समग्र आयाम और वजन
टॉप-इन और बॉटम-आउट प्रकार के आयाम और वजन
साइड-इन और साइड-आउट प्रकार: समग्र आयाम, वजन और दबाव में कमी
निचली प्रविष्टि और पार्श्व निकास प्रकार: समग्र आयाम, वजन और दबाव में कमी
क्षैतिज स्थापना प्रकार: समग्र आयाम, वजन और दबाव में कमी
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी प्रदान करने की आवश्यकता है?
ए: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य पैरामीटर।
2. प्रश्न: क्या आप एक व्यापारिक कंपनी या निर्माता हैं?
उत्तर: हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह मापने वाले उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध हैं। चीन में हमसे मिलने के लिए आपका स्वागत है।
3. प्रश्न: आपका MOQ क्या है?
ए: हमारा सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4. प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी तिथि क्या है?
उत्तर: भुगतान प्राप्त होने के लगभग 3-15 कार्य दिवस बाद डिलीवरी की तारीख होती है।
5. प्रश्न: आपकी भुगतान शर्तें क्या हैं?
उत्तर: हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन ऑर्डर के लिए, यह अग्रिम में 30% जमा और शिपमेंट से पहले 70% शेष है।
6. प्रश्न: क्या आपके पास फ्लो मीटर के लिए वारंटी है?
उत्तर: हां, हमारे पास 12 महीने की वारंटी है।
