| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | BEITE |
| प्रमाणन | CE ISO |
सिद्धांत और संरचना

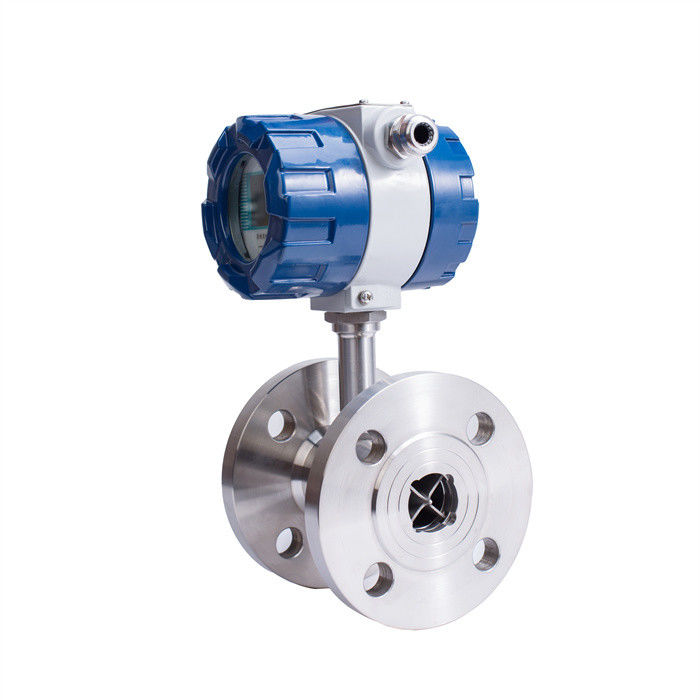

प्रवाह मीटर मुख्य रूप से एक आवास, एक सामने गाइड फ्रेम, एक शाफ्ट, एक इम्पेलर, एक पीछे गाइड फ्रेम, एक चुंबकीय विद्युत कनवर्टर के साथ एक एम्पलीफायर और एक कनवर्टर से बना है।जब द्रव प्रवाहमीटर से गुजरता है, द्रव इम्पेलर ब्लेड को प्रभावित करता है, जिससे इम्पेलर घूमता है। इम्पेलर का आवधिक घूर्णन मैग्नेटोइलेक्ट्रिक कन्वर्टर के चुंबकीय प्रवाह को बदल देता है,और मैग्नेटोइलेक्ट्रिक रूपांतरण के माध्यम से एक पल्स संकेत आउटपुट करता हैपल्स सिग्नल की संख्या और आवृत्ति प्रवाह मीटर के माध्यम से बहने वाली प्रवाह दर से संबंधित होती है। मात्रा आकार के प्रत्यक्ष आनुपातिक होती है।
विवरण
एलडब्ल्यूजीवाई श्रृंखला तरल टरबाइन प्रवाहमीटर (प्रवाह सेंसर) टॉर्क संतुलन के सिद्धांत पर आधारित है और एक वेग प्रकार प्रवाहमीटर है। प्रवाहमीटर की विशेषताएं सरल संरचना हैं,हल्का वजन, उच्च परिशुद्धता, अच्छी पुनः प्रयोज्यता, संवेदनशील प्रतिक्रिया, आसान स्थापना, रखरखाव और उपयोग। यह व्यापक रूप से पेट्रोलियम, रासायनिक उद्योग, धातु विज्ञान, जल आपूर्ति,कागज निर्माण और अन्य उद्योगयह प्रवाह माप और ऊर्जा की बचत के लिए एक आदर्श उपकरण है।
रिमोट ट्रांसमिशन टरबाइन फ्लोमीटर को नियंत्रण प्रणाली से जोड़ा जा सकता है या माध्यमिक प्रदर्शन उपकरण के साथ संयोजन में इस्तेमाल किया जा सकता है। यह स्टेनलेस स्टील 1Cr18Ni9Ti,2Cr13बंद पाइपलाइनों में, कोरंडम Al2O3 और कार्बाइड। यह जंग नहीं करता है और फाइबर, कणों और अन्य अशुद्धियों से मुक्त है।यदि विशेष कार्यों के साथ एक प्रदर्शन उपकरण के साथ मेल खाता है, यह मात्रात्मक नियंत्रण, अधिक मात्रा अलार्म आदि भी कर सकता है। इस उत्पाद के विस्फोट-सबूत प्रकार का चयन करके, इसका उपयोग विस्फोटक जोखिम वाले वातावरण में किया जा सकता है।हमारे कारखाने का टरबाइन कार्य तापमान पर 5×10-6m2/s से कम चिपचिपाहट वाले मीडिया के लिए उपयुक्त है5×10-6m2/s से अधिक चिपचिपाहट वाले तरल पदार्थों के लिए, उपयोग से पहले प्रवाहमीटर को वास्तविक तरल के साथ कैलिब्रेट किया जाना चाहिए।
विनिर्देश
| नाममात्र व्यास | 4 | 4 मिमी,0.04~0.25m3/h | ||||||
| 6 | 6 मिमी,0.1~0.6m3/h | |||||||
| 10 | 10 मिमी,0.2~1.2m3/h | |||||||
| 15 | 15 मिमी,0.6~6m3/h | |||||||
| 20 | 20 मिमी,0.8-8m3/h | |||||||
| 25 | 25 मिमी,1~10m3/h | |||||||
| 32 | 32 मिमी,1.6-16m3/h | |||||||
| 40 | 40 मिमी,2~20m3/h | |||||||
| 50 | 50 मिमी,4~40m3/h | |||||||
| 65 | 65mm,8-80m3/h | |||||||
| 80 | 80 मिमी, 10 से 100 मीटर3/घंटा | |||||||
| 100 | 100 मिमी, 20 से 200 मीटर प्रति घंटा | |||||||
| 125 | 125 मिमी,25-250m3/h | |||||||
| 150 | 150 मिमी, 30 से 300 मीटर प्रति घंटा | |||||||
| 200 | 200 मिमी,80~800m3/h | |||||||
| टरबाइन प्रकार | LWGY-N | मूल प्रकार, +5-24DCV बिजली आपूर्ति, पल्स आउटपुट | ||||||
| LWGY-A | 4~20mA दो तारों का आउटपुट, दूरस्थ ट्रांसमिशन प्रकार | |||||||
| एलडब्ल्यूजीवाई-बी | बैटरी संचालित ऑनसाइट डिस्प्ले प्रकार | |||||||
| एलडब्ल्यूजीवाई-सी | ऑनसाइट डिस्प्ले/4~20mA दो तारों का आउटपुट | |||||||
| LWGY-C1 | साइट पर प्रदर्शन/RS485 संचार प्रोटोकॉल | |||||||
| LWGY-C2 | लाइव डिस्प्ले/हार्ट संचार प्रोटोकॉल | |||||||
| सटीकता स्तर | 5 | 0.5 | ||||||
| 10 | 1 | |||||||
| रेंज प्रकार | W | व्यापक रेंज टरबाइन | ||||||
| एस | मानक रेंज टरबाइन | |||||||
| सामग्री | एस | 304 | ||||||
| L | 316 ((L) | |||||||
| विस्फोट प्रतिरोधी आवश्यकताएं | एन | N या कोई निशान नहीं, इसका मतलब है कि यह धमाका-प्रूफ नहीं है | ||||||
| ई | (ExdIIBT6) | |||||||
| दबाव स्तर | एन | पारंपरिक | ||||||
| H(x) | निर्देशों को देखें | |||||||
फ्लोमीटर इंटरफ़ेस आकार तुलना तालिका
| एससीआई | नाममात्र व्यास | L ((मिमी) | H(mm) | जी | Lˊ(मिमी) | D(mm) | d(mm) | छेद की संख्या |
| (मिमी) | ||||||||
| LWGY-4 | 4 | 275 | 145 | G1/2 | 215 | |||
| LWGY-6 | 6 | 275 | 145 | G1/2 | 215 | |||
| LWGY-10 | 10 | 455 | 165 | G1/2 | 350 | |||
| LWGY-15 | 15 | 75 | 173 | G1 | ||||
| LWGY-25 | 25 | 100 | 180 | G5/4 | ||||
| LWGY-40 | 40 | 140 | 178 | G2 | ||||
| LWGY-50 | 50 | 150 | 252 | फ125 | फ18 | 4 | ||
| LWGY-80 | 80 | 200 | 287 | फ160 | फ18 | 8 | ||
| LWGY-100 | 100 | 220 | 322 | एफ180 | फ18 | 8 |
विशेषताएं
1. अच्छी सटीकता
प्रवाह मीटर कार्बाइड बीयरिंग के साथ एक जोर प्रकार है, जिसमें अच्छी सटीकता और बेहतर पहनने के प्रतिरोध है।
2. कॉम्पैक्ट संरचना
कॉम्पैक्ट और हल्के संरचना, स्थापित करने और बनाए रखने में आसान
3. सरल संरचना
विशेषताएं तीनः सरल संरचना, ठोस संरचना और आसान disassembly और विधानसभा
4. उच्च सटीकता
उच्च सटीकता, आम तौर पर ±0.5%R, ±1.0%R तक, अच्छी दोहराव
5पुनरावृत्ति
0.05% तक - 0.2%5
6. प्रेशर रेटिंग
उच्च दबाव स्तर, छोटे दबाव हानि, मजबूत प्रवाह क्षमता और मजबूत कंपन प्रतिरोध
पैकिंग और वितरण
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
