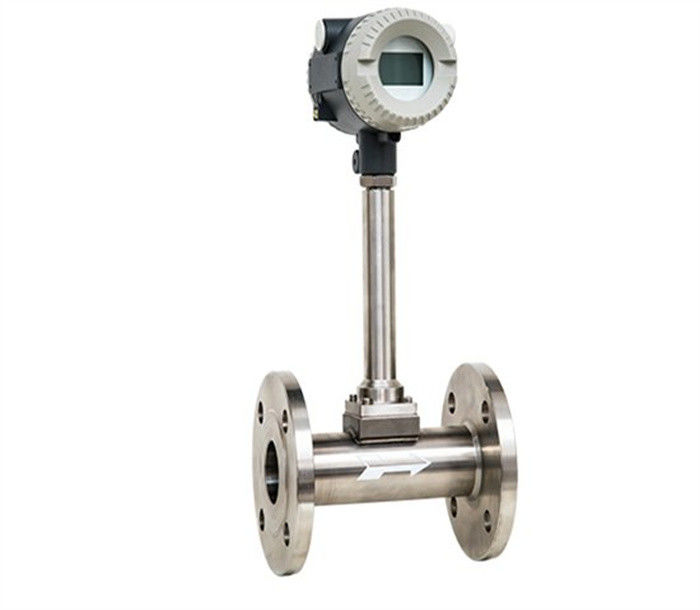

गैस वर्टेक्स फ्लोमीटर सटीकता सुरक्षा ग्रेड Ip65 तरल वाष्प माप

उत्पाद का वर्णन
वर्टेक्स फ्लोमीटर मैनुअल में उत्पाद का सही और सुरक्षित उपयोग कैसे किया जाता है, यह बताया गया है।
इस मैनुअल को ध्यान से स्थापित करने और डिबगिंग से पहले
क्षतिग्रस्त या अपने सर्वश्रेष्ठ प्रदर्शन करने में असमर्थ और उपकरण के स्थिर संचालन सुनिश्चित करने के लिए। चरण 1: बॉक्स का निरीक्षण खोलने के लिए पढ़ना चाहिए
1. पैकिंग सूची की जाँच करें कि क्या सामान पूरा है 2. उपस्थिति निरीक्षण यह देखने के लिए कि क्या उपकरण पूरा है और क्षतिग्रस्त है
परिवहन;
3. शक्ति परीक्षण. यदि बैटरी चालू है, तो स्क्रीन की स्थिति की जांच करने के लिए स्विच चालू करें
मीटर।4. जांचें कि क्या स्थापना सामान पूरा है और स्थापना के लिए तैयार है. चरण 2: स्थापना के चरणों को पढ़ें
1उपयुक्त स्थापना वातावरण चुनें। परिवेश का तापमान
-20-55°C, और परिवेश आर्द्रता 5%-90% की सीमा के भीतर होनी चाहिए।
विवरण के लिए उपकरण के लिए पर्यावरण आवश्यकताएं;
2उत्पाद के सामानों को वेल्ड करते समय, उपकरणों को ऑनलाइन वेल्डिंग (फ्लैंज क्लैंपिंग) नहीं होना चाहिए।
उपकरण),ऑनलाइन वेल्डिंग से सेंसर की थर्मल क्षति हो सकती है;
3. पाइपलाइन में कोई अवशिष्ट वेल्डिंग स्लैग न हो, यह सुनिश्चित करने के लिए पाइपलाइन को साफ करें;
4. उपकरण स्थापित करें, उपकरण के दिशा संकेत पर ध्यान दें, पीछे की ओर जाने से रोकें
स्थापना, यह सुनिश्चित करें कि आगे और पीछे की सीधी पाइप आवश्यकताओं को पूरा करते हैं,स्थापना देखें
विवरण के लिए 6.2 में उपकरण पाइपलाइनों की आवश्यकताएं;
5. हवा हथौड़ा या पानी हथौड़ा घटना से बचने के लिए सामने वाल्व धीरे खोलें
उपकरण को चोट पहुंचाना;
6. पाइपलाइन दबाव परीक्षण और लीक का पता लगाने के लिए यह सुनिश्चित करने के लिए कि पाइपलाइन लीक नहीं;
7. यह सुनिश्चित करने के लिए हवा की tightness परीक्षण कि स्थापना उपकरण सील आवश्यकताओं को पूरा करता है;
8. मध्यम के माध्यम से पारित करने के स्थिर प्रवाह क्षेत्र सुनिश्चित करने के लिए धीरे-धीरे पीछे अंत वाल्व खोलें;
9. सामान्य संचालन के लिए उपकरण;
10. इंटेलेशन वातावरण को हिंसक कंपन से बचना चाहिए, कंपन वातावरण के कारण
अस्थिर प्रवाह या स्थैतिक प्रवाह. मामूली कंपन के मामले में, पाइप बांधने की डिवाइस पर स्थापित किया जा सकता है
अपस्ट्रीम और डाउनस्ट्रीम 2D स्थिति, और सॉफ्ट कनेक्शन कनेक्शन पर स्थापित किया जा सकता है
पंखे और अन्य उपकरणों के साथ जगह 11. भंवर प्रवाहमीटर की स्थापना आरेख निम्नानुसार हैः

विशेषताएं
1उत्पाद के मुख्य शरीर में कोई चलती भाग नहीं है,उच्च विश्वसनीयता,दीर्घकालिक स्थिरता,सरल
️ सेंसर का आउटपुट पल्स आवृत्ति है, और इसकी आवृत्ति वास्तविक प्रवाह के साथ रैखिक है
मापा द्रव, शून्य पर कोई बहाव नहीं है, और प्रदर्शन बहुत स्थिर है।पारंपरिक तरल पदार्थ की माप सटीकता ±1 है.0%. गैस की सटीकता
माप ±1.5% था;
2. दबाव का नुकसान छोटा है (लगभग 1/4 से 1/2 ओरिफिस फ्लोमीटर), जो
ऊर्जा-बचत प्रवाह मीटर;
3. लचीला स्थापना मोड, क्षैतिज, ऊर्ध्वाधर या विभिन्न कोणों के अनुसार झुकाव हो सकता है
विभिन्न प्रक्रिया पाइपलाइन;
4. सर्किट विभिन्न प्रकार के संरक्षण मोड, विरोधी वृद्धि, मजबूत अनुकूलनशीलता को अपनाता है;
5. उच्च परिशुद्धता जांच, piezocrystalline भंवर सेंसर, स्थिर संकेत.
सेंसर खोल में मजबूत संक्षारण प्रतिरोध और अच्छा इंटरक्रिस्टलीय संक्षारण प्रतिरोध है।
क्षारीय घोल और अधिकांश कार्बनिक और अकार्बनिक एसिड के प्रति अच्छी संक्षारण प्रतिरोधकता है;
6दीर्घायु लिथियम बैटरीः उच्च भंडारण ऊर्जा के साथ 3.6V उच्च पॉली लिथियम बैटरी से सुसज्जित
घनत्व, 1 वर्ष से अधिक सेवा जीवन;
7उत्पाद उच्च और निम्न तापमान अनुकूलन क्षमता, पर्यावरण संरक्षण और अन्य लाभ;
8. व्यापक माप रेंज, माप रेंज अनुपात 1:10-25;
9एक निश्चित रेनॉल्ड्स संख्या सीमा के भीतर, आउटपुट सिग्नल आवृत्ति पर प्रभाव नहीं पड़ता है
द्रव के भौतिक गुणों और घटक परिवर्तन, और उपकरण गुणांक केवल
वोर्टिक्स जनरेटर के आकार और आकार के संबंध में,जब
तरल पदार्थ की स्थिति के आयतन प्रवाह दर को मापने



कार्य सिद्धांत
वोर्टेक्स फ्लोमीटर एक गति-प्रकार का फ्लोमीटर है जो कर्मन के वोर्टेक्स सिद्धांत के अनुसार निर्मित है, जिसका उपयोग पारंपरिक गैस, भाप और तरल पदार्थों के माप और माप के लिए किया जा सकता है।
प्रवाह सेंसर उच्च परिशुद्धता और व्यापक रेंज अनुपात है, उपयोग में कोई चलती भागों, जो सुधार कर सकते हैं
यांत्रिक स्थिरता और रखरखाव को कम करें।
तापमान, दबाव और काम कर हालत की मात्रा को मापने के दौरान माध्यम की संरचना। इसलिए यह उपकरण कालन करने के लिए सुविधाजनक है, इसलिए भंवर प्रवाह मीटर में व्यापक रूप से प्रयोग किया जाता है
उत्पादन और जीवन।

करमन भंवर
चक्रवात जनरेटर के नीचे एक नियमित और एक वैकल्पिक चक्रवात पंक्तियां बनती हैं। मान लीजिए कि चक्रवात की आवृत्ति f है, मापा माध्यम के प्रवाह की औसत गति V है,और वर्टेक्स जनरेटिंग बॉडी की अपस्ट्रीम सतह की चौड़ाई d हैकरमन भंवर सड़क सिद्धांत के अनुसार, निम्नलिखित संबंध है:
f=StV/d सूत्र (1)
सूत्र में:
f - कारमन भंवर की आवृत्ति HZ जनरेटिंग निकाय के एक तरफ उत्पन्न
St-Strauhal संख्या (बिना आयाम की संख्या)
V-तरल पदार्थ का औसत प्रवाह वेग (m/s)
भंवर जनरेटर की d-चौड़ाई (m)
यह देखा जा सकता है कि क्षणिक प्रवाह दर कामान भंवर पृथक्करण आवृत्ति को मापकर गणना की जा सकती है। उनमें से, स्ट्रोहल संख्या (St) एक आयामी अज्ञात संख्या है,
नीचे दिया गया चित्र स्ट्रौहल संख्या (St) और रेनॉल्ड्स संख्या (Re) के बीच संबंध दर्शाता है।

स्ट्रौहल संख्या और रेनॉल्ड्स संख्या
वक्र तालिका में St=0.17 के सीधे भाग में, भंवर रिलीज़ आवृत्ति प्रवाह दर के आनुपातिक है, जो भंवर प्रवाह सेंसर की माप सीमा है।जब तक आवृत्ति f का पता लगाया जाता है, पाइप में द्रव की प्रवाह दर प्राप्त की जा सकती है, और आयतन प्रवाह दर प्रवाह दर V से प्राप्त की जा सकती है।मात्रा के लिए मापा पल्स संख्या का अनुपात उपकरण निरंतर (के) कहा जाता है, सूत्र (2) देखें
K=3600f/Q(1/m3) सूत्र (2)
सूत्र में: K=इंस्ट्रूमेंट कॉन्स्टेंट (m-3) ।
f = धड़कनों की संख्या
Q=वॉल्यूम प्रवाह (m3)



अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
