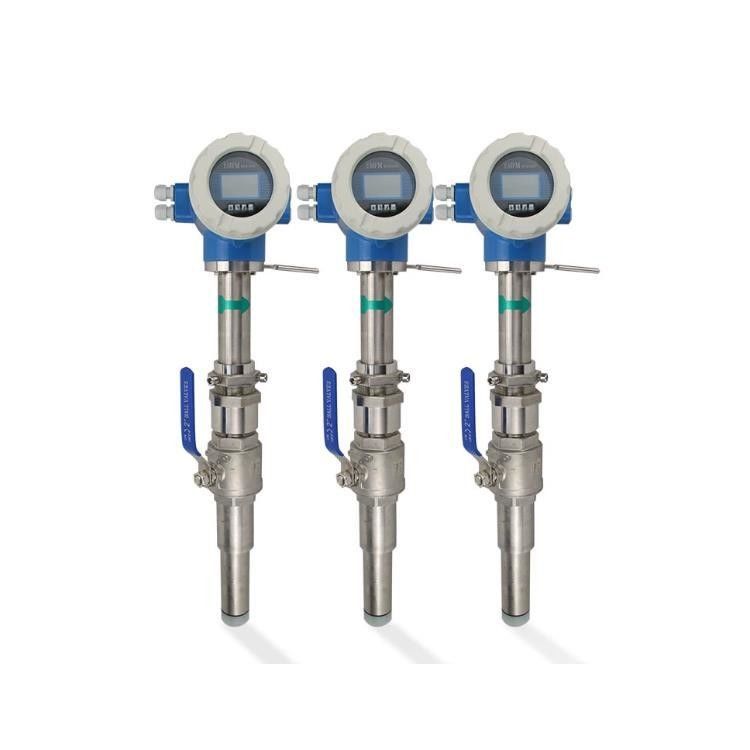

सम्मिलन विद्युत चुम्बकीय प्रकार प्रवाह मीटर पानी

प्लग-इन विद्युत चुम्बकीय प्रवाहमीटर का उत्पाद अवलोकन:
सम्मिलन प्रकार का विद्युत चुम्बकीय प्रवाहमापक पाइपलाइन प्रकार के विद्युत चुम्बकीय प्रवाहमापक के आधार पर विकसित एक नया प्रकार का प्रवाहमापक है।पाइपलाइन प्रकार के विद्युत चुम्बकीय प्रवाहमीटर के लाभों को बनाए रखने के आधार पर, पाइपलाइन प्रकार के विद्युत चुम्बकीय प्रवाहमीटर को पाइपलाइन पर स्थापित करना मुश्किल और महंगा है।विद्युत चुम्बकीय विधि का उपयोग द्रव की औसत प्रवाह दर को मापने के लिए किया जाता है, जिससे द्रव की आयतन प्रवाह दर प्राप्त होती है। विशेष रूप से दबावयुक्त छेद खोलने और दबावयुक्त स्थापना तकनीक के उपयोग के साथ,प्लग-इन विद्युत चुम्बकीय प्रवाहमीटर पानी को रोकने के बिना स्थापित किया जा सकता हैविद्युत चुम्बकीय प्रवाहमीटर का सफल विकास द्रव प्रवाह का पता लगाने के लिए एक नई विधि प्रदान करता है।

प्रवाह शून्य
शून्य समायोजन करने के लिए, सेंसर पाइप में द्रव को अभी भी रखा जाना चाहिए। प्रवाह शून्य प्रवाह गति द्वारा प्रदर्शित किया जाता है और इकाई m/s है। प्रवाह शून्य का प्रदर्शन नीचे दिखाया गया हैः
एलसीडी पर, ऊपरी पंक्ति मापा शून्य बिंदु प्रदर्शित करता है जबकि निचली पंक्ति समायोजन मूल्य दिखाता है। यदि एफएस 00.000m/s के बराबर नहीं है,नीचे पंक्ति पर चिह्न और मूल्य समायोजित करें जब तक FS शून्य पर वापसपुनः याद दिलाएँः प्रवाह शून्य को समायोजित करने के लिए, सेंसर पाइप को भरा जाना चाहिए और द्रव को अभी भी रखा जाना चाहिए।प्रवाह शून्य समायोजन मूल्य मीटर का एक महत्वपूर्ण स्थिर है और इसे कैलिब्रेशन शीट और लेबल पर मुद्रित किया जाना चाहिएमूल्य में चिह्न और m/s की इकाई में राशि शामिल होनी चाहिए।

विशेषताएं
1मापन प्रवाह घनत्व, चिपचिपाहट, तापमान, दबाव और चालकता के परिवर्तन से प्रभावित नहीं होता है।रैखिक माप सिद्धांत के अनुसार उच्च सटीकता माप की गारंटी है.
2पाइप में कोई बाधा नहीं, कोई दबाव हानि नहीं और सीधी पाइपलाइन की आवश्यकता कम है।
3DN 6 से DN 2000 तक पाइप आकार की एक विस्तृत श्रृंखला को कवर करता है। विभिन्न प्रवाह विशेषताओं को पूरा करने के लिए विभिन्न प्रकार के अस्तर और इलेक्ट्रोड उपलब्ध हैं।
4प्रोग्राम करने योग्य निम्न आवृत्ति वर्ग तरंग क्षेत्र उत्तेजना, माप स्थिरता में सुधार और बिजली की खपत को कम करना।
516 बिट्स एमसीयू लागू करना, उच्च एकीकरण और सटीकता प्रदान करना; पूर्ण डिजिटल प्रसंस्करण, उच्च शोर प्रतिरोध और विश्वसनीय माप; प्रवाह माप सीमा 1500 तकः1.
6बैकलाइट के साथ उच्च परिभाषा एलसीडी डिस्प्ले।
7RS485 या RS232 इंटरफ़ेस डिजिटल संचार का समर्थन करता है।
8. बुद्धिमान खाली पाइप का पता लगाने और इलेक्ट्रोड प्रतिरोध मापने से खाली पाइप और इलेक्ट्रोड दूषित होने का सही निदान होता है।
9विश्वसनीयता में सुधार के लिए एसएमडी घटक और सतह माउंट तकनीक (एसएमटी) लागू की जाती है।

मुख्य अनुप्रयोग

TQMF विद्युत चुम्बकीय प्रवाहमापक का उपयोग बंद पाइपलाइन में चालक द्रव के आयतन प्रवाह को मापने के लिए किया जा सकता है।यह व्यापक रूप से रासायनिक और पेट्रोलियम उद्योग के क्षेत्रों में प्रवाह माप और नियंत्रण में लागू किया जाता है, धातु उद्योग, जल और अपशिष्ट जल, कृषि और सिंचाई, कागज निर्माण, खाद्य और पेय उद्योग और फार्मास्युटिकल उद्योग।-25°C से + 60°C तककन्वर्टरः -25°C से + 60°C सापेक्ष आर्द्रताः 5% से 90%; 1.4काम करने की स्थिति अधिकतम तरल पदार्थ का तापमानः कॉम्पैक्ट प्रकारः 60°C रिमोट प्रकारः टेफ्लॉन 150°C नियोप्रीन 80°C;120°C पॉलीयूरेथेन 70°C द्रव प्रवाहकता: ≥ 5S/cm

मापने के सिद्धांत

विद्युत चुम्बकीय प्रवाहमापक का मापने का सिद्धांत फारडी के विद्युत चुम्बकीय प्रेरण नियम पर आधारित है। सेंसर मुख्य रूप से पृथक अस्तर के साथ मापने की नली से बना है,मापने की ट्यूब की दीवार के प्रवेश द्वारा स्थापित इलेक्ट्रोड की एक जोड़ीजब प्रवाहकीय द्रव सेंसर के माप ट्यूब के माध्यम से बहता है,वोल्टेज संकेत द्रव के औसत प्रवाह गति के प्रत्यक्ष अनुपात में इलेक्ट्रोड पर प्रेरित किया जाएगासिग्नल को ट्रांसमीटर द्वारा विभिन्न प्रदर्शन कार्यों को महसूस करने के लिए प्रवर्धित और संसाधित किया जाता है।

कनवर्टर सर्किट स्कीमा

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying, नियंत्रण और प्रसंस्करण। कन्वर्टर सर्किट की योजना चित्र 2 में दिखाई गई है।1.

पैरामीटर सेटिंग मेनू तालिका

कन्वर्टर सेटिंग मेनू में 45 आइटम होते हैं। उनमें से कई शिपिंग से पहले निर्माता द्वारा सेट किए जाते हैं। उन्हें लागू करते समय बदलना आवश्यक नहीं है।उनमें से केवल कुछ ही अनुप्रयोग के अनुसार उपयोगकर्ता द्वारा सेट किया जाना है. मेन्यू आइटम नीचे दी गई तालिका में सूचीबद्ध हैंः

परिदृश्य अनुप्रयोगः

अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
