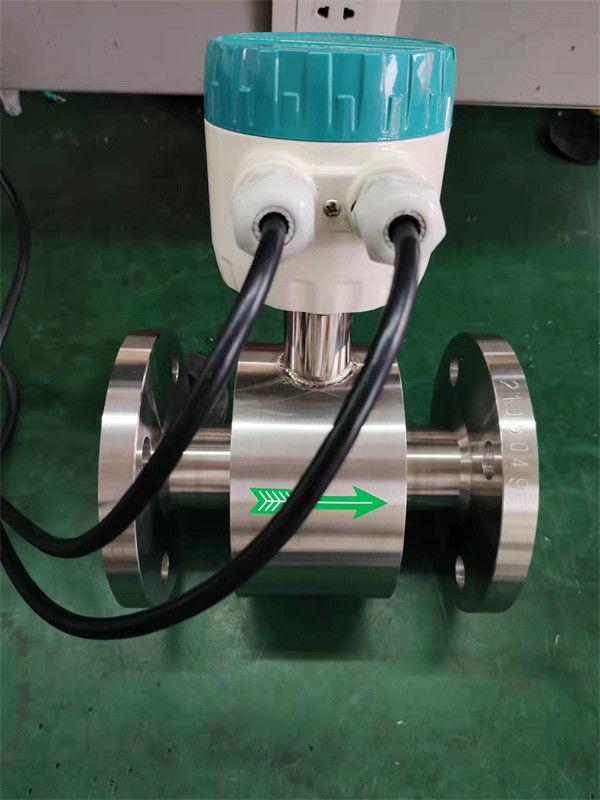

अपशिष्ट जल पाइप अपशिष्ट जल प्रवाह मीटर

विद्युत चुम्बकीय प्रवाहमापक के प्रदर्शन मोड को विभाजित प्रकार के विद्युत चुम्बकीय प्रवाहमापक, एकीकृत प्रकार के विद्युत चुम्बकीय प्रवाहमापक में विभाजित किया गया है

डिस्प्ले मोड के अनुसार, विद्युत चुम्बकीय प्रवाहमीटर को विभाजित प्रकार के विद्युत चुम्बकीय प्रवाहमीटर और एकीकृत प्रकार के विद्युत चुम्बकीय प्रवाहमीटर में विभाजित किया जाता है। श्रृंखला नाममात्र व्यास DN15 ~ DN3000.
स्प्लिट-टाइप विद्युत चुम्बकीय प्रवाहमीटर एक प्रेरक उपकरण है जो विद्युत चुम्बकीय प्रेरण के फारडेय के नियम के आधार पर एक पाइप में प्रवाहक माध्यमों के आयतन प्रवाह को मापता है।यह डिजिटल उत्तेजना का एहसास करने के लिए माइक्रोकंट्रोलर एम्बेडेड प्रौद्योगिकी का उपयोग करता है. इसी समय, यह विद्युत चुम्बकीय प्रवाहमीटर पर सीएएन फील्डबस का उपयोग करता है, जो चीन में पहला है। प्रौद्योगिकी घरेलू अग्रणी स्तर तक पहुंच गई है।
स्प्लिट-टाइप विद्युत चुम्बकीय प्रवाहमापक न केवल ऑन-साइट डिस्प्ले की जरूरतों को पूरा करता है, बल्कि रिकॉर्डिंग, समायोजन और नियंत्रण के लिए 4-20mA वर्तमान संकेत भी आउटपुट कर सकता है।यह अब रासायनिक उद्योग में व्यापक रूप से प्रयोग किया जाता है, पर्यावरण संरक्षण, धातु विज्ञान, चिकित्सा, कागज निर्माण, जल आपूर्ति और जल निकासी और अन्य औद्योगिक प्रौद्योगिकी और प्रबंधन विभाग।
सामान्य प्रवाहकीय तरल पदार्थों के प्रवाह को मापने के अलावा, स्प्लिट प्रकार के विद्युत चुम्बकीय प्रवाहमीटर भी तरल-ठोस दो-चरण प्रवाह, उच्च चिपचिपापन तरल प्रवाह,और नमक, मजबूत एसिड और मजबूत क्षारीय तरल पदार्थ।
एकीकृत विद्युत चुम्बकीय प्रवाहमापक विद्युत चुम्बकीय प्रेरण के फारडेय के नियम के आधार पर तैयार किया गया है और इसका उपयोग प्रवाहक तरल पदार्थों के आयतन प्रवाह को मापने के लिए किया जाता है।इसकी अनूठी विशेषताओं के कारण, इसका व्यापक रूप से उद्योग में विभिन्न प्रवाहकीय तरल पदार्थों के माप में उपयोग किया गया है। इसका उपयोग मुख्य रूप से रासायनिक उद्योग, कागज निर्माण, खाद्य, वस्त्र, धातु विज्ञान, पर्यावरण संरक्षण,जल आपूर्ति और जल निकासी और अन्य उद्योगयह कंप्यूटरों के साथ मिलान होने पर सिस्टम नियंत्रण का एहसास कर सकता है।

विद्युत चुम्बकीय प्रवाहमीटर की स्थापना की आवश्यकताएं
1क्षैतिज और ऊर्ध्वाधर प्रवाह दिशाओं के लिए विद्युत चुम्बकीय प्रवाहमीटर को क्षैतिज पाइप के निचले भाग में और ऊर्ध्वाधर ऊपर के भाग में स्थापित किया जाना चाहिए।और पाइप के उच्चतम बिंदु और ऊर्ध्वाधर नीचे भाग पर इसे स्थापित करने से बचें;

2जब प्रवाह की दिशा झुकी हुई हो, तो विद्युत चुम्बकीय प्रवाहमापक पाइप के उदय बिंदु पर स्थापित किया जाना चाहिए;

3. डिस्चार्ज पाइप खोलने के समय, विद्युत चुम्बकीय प्रवाहमापक पाइप के निचले भाग में स्थापित किया जाना चाहिए;

4जब पाइपलाइन की गिरावट 5 मीटर से अधिक हो, तो विद्युत चुम्बकीय प्रवाहमापक के नीचे एक निकास वाल्व स्थापित किया जाना चाहिए;

5. पाइपलाइन पर नियंत्रण वाल्व और कट-ऑफ वाल्व विद्युत चुम्बकीय प्रवाहमापक के नीचे स्थापित किया जाना चाहिए और सेंसर के ऊपर स्थापित नहीं किया जाना चाहिए;

6विद्युत चुम्बकीय प्रवाहमीटर पंप के प्रवेश द्वार पर स्थापित नहीं किया जा सकता है, लेकिन आउटलेट पर स्थापित किया जाना चाहिए;

7. मापने वाले कुएं में विद्युत चुम्बकीय प्रवाहमापक कैसे स्थापित करें;

विशेषताएं
1मापन प्रवाह घनत्व, चिपचिपाहट, तापमान, दबाव और चालकता के परिवर्तन से प्रभावित नहीं होता है।रैखिक माप सिद्धांत के अनुसार उच्च सटीकता माप की गारंटी है.
2पाइप में कोई बाधा नहीं, कोई दबाव हानि नहीं और सीधी पाइपलाइन की आवश्यकता कम है।
3DN 6 से DN 2000 तक पाइप आकार की एक विस्तृत श्रृंखला को कवर करता है। विभिन्न प्रवाह विशेषताओं को पूरा करने के लिए विभिन्न प्रकार के अस्तर और इलेक्ट्रोड उपलब्ध हैं।
4प्रोग्राम करने योग्य निम्न आवृत्ति वर्ग तरंग क्षेत्र उत्तेजना, माप स्थिरता में सुधार और बिजली की खपत को कम करना।
516 बिट्स एमसीयू लागू करना, उच्च एकीकरण और सटीकता प्रदान करना; पूर्ण डिजिटल प्रसंस्करण, उच्च शोर प्रतिरोध और विश्वसनीय माप; प्रवाह माप सीमा 1500 तकः1.
6बैकलाइट के साथ उच्च परिभाषा एलसीडी डिस्प्ले।
7RS485 या RS232 इंटरफ़ेस डिजिटल संचार का समर्थन करता है।
8. बुद्धिमान खाली पाइप का पता लगाने और इलेक्ट्रोड प्रतिरोध मापने से खाली पाइप और इलेक्ट्रोड दूषित होने का सही निदान होता है।
9विश्वसनीयता में सुधार के लिए एसएमडी घटक और सतह माउंट तकनीक (एसएमटी) लागू की जाती है।

मुख्य अनुप्रयोग

TQMF विद्युत चुम्बकीय प्रवाहमापक का उपयोग बंद पाइपलाइन में चालक द्रव के आयतन प्रवाह को मापने के लिए किया जा सकता है।यह व्यापक रूप से रासायनिक और पेट्रोलियम उद्योग के क्षेत्रों में प्रवाह माप और नियंत्रण में लागू किया जाता है, धातु उद्योग, जल और अपशिष्ट जल, कृषि और सिंचाई, कागज निर्माण, खाद्य और पेय उद्योग और फार्मास्युटिकल उद्योग।-25°C से + 60°C तककन्वर्टरः -25°C से + 60°C सापेक्ष आर्द्रताः 5% से 90%; 1.4काम करने की स्थिति अधिकतम तरल पदार्थ का तापमानः कॉम्पैक्ट प्रकारः 60°C रिमोट प्रकारः टेफ्लॉन 150°C नियोप्रीन 80°C;120°C पॉलीयूरेथेन 70°C द्रव प्रवाहकता: ≥ 5S/cm

एल.एफ. कटऑफ और कटऑफ एनबल
कम प्रवाह कटऑफ प्रवाह सीमा के सापेक्ष प्रतिशत में सेट किया जाता है. यदि कटऑफ सक्षम है और प्रवाह सेट मूल्य से कम है, प्रवाह दर का प्रदर्शन,गति और प्रतिशत और संकेत आउटपुट शून्य करने के लिए मजबूर कर रहे हैंयदि वस्तु निष्क्रिय है, तो कोई कार्रवाई नहीं की जाती है।

मापने के सिद्धांत

विद्युत चुम्बकीय प्रवाहमापक का मापने का सिद्धांत फारडी के विद्युत चुम्बकीय प्रेरण नियम पर आधारित है। सेंसर मुख्य रूप से पृथक अस्तर के साथ मापने की नली से बना है,मापने की ट्यूब की दीवार के प्रवेश द्वारा स्थापित इलेक्ट्रोड की एक जोड़ीजब प्रवाहकीय द्रव सेंसर के माप ट्यूब के माध्यम से बहता है,वोल्टेज संकेत द्रव के औसत प्रवाह गति के प्रत्यक्ष अनुपात में इलेक्ट्रोड पर प्रेरित किया जाएगासिग्नल को ट्रांसमीटर द्वारा विभिन्न प्रदर्शन कार्यों को महसूस करने के लिए प्रवर्धित और संसाधित किया जाता है।

कनवर्टर सर्किट स्कीमा

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying, नियंत्रण और प्रसंस्करण। कन्वर्टर सर्किट की योजना चित्र 2 में दिखाई गई है।1.

पैरामीटर सेटिंग मेनू तालिका

कन्वर्टर सेटिंग मेनू में 45 आइटम होते हैं। उनमें से कई शिपिंग से पहले निर्माता द्वारा सेट किए जाते हैं। उन्हें लागू करते समय बदलना आवश्यक नहीं है।उनमें से केवल कुछ ही अनुप्रयोग के अनुसार उपयोगकर्ता द्वारा सेट किया जाना है. मेन्यू आइटम नीचे दी गई तालिका में सूचीबद्ध हैंः

परिदृश्य अनुप्रयोगः

अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
