| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | BEITE |
| प्रमाणन | CE ISO |

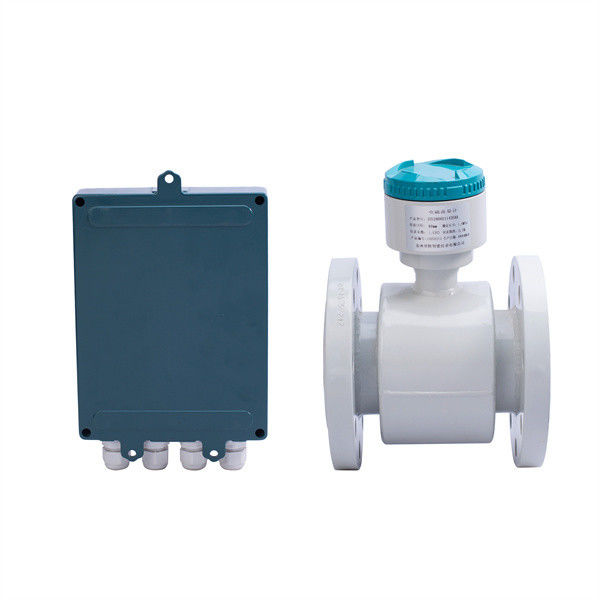

तकनीकी परिचय:
डीएमएफ प्रवाह सेंसर विद्युत चुम्बकीय प्रेरण के फैराडे के कानून पर आधारित है। चुंबकीय लाइनों को काटने वाला कंडक्टर साधारण धातु नहीं है,लेकिन एक तरल द्रव या एक तरल ठोस दो चरण द्रव एक निश्चित चालकता के साथजब मापा जा रहा प्रवाहकीय माध्यम चुंबकीय क्षेत्र में चुंबकीय बल की कटौती रेखाओं के साथ चलता है। एक प्रेरित विद्युत गतिशील बल प्रवाहकीय माध्यम में उत्पन्न होता है,और प्रेरित विद्युत गतिशील बल एक इलेक्ट्रोड जोड़ी द्वारा पता लगाया जाता है. वोल्टेज सिग्नल V को निम्न सूत्र द्वारा व्यक्त किया जा सकता हैः V=KBDV K: आनुपातिक स्थिरांक B: चुंबकीय प्रेरण तीव्रता D: मापने की नली का आंतरिक व्यास v:माप खंड में औसत प्रवाह गति संकेत vकन्वर्टर द्वारा संसाधित होने के बाद, सहायक आउटपुट प्रवाह दर के साथ रैखिक होता है। संबंधित आवृत्ति संकेत o 5VOCO-5VDC का उपयोग बाद के उपकरणों के संचय या नियंत्रण के लिए किया जाता है।आम तौर पर, औद्योगिक विद्युत चुम्बकीय प्रवाहमीटर द्वारा मापी गई माध्यम की प्रवाह गति अधिमानतः 2 से 4 मीटर/सेकंड है। विशेष मामलों में न्यूनतम प्रवाह गति 0.1 मीटर/सेकंड से कम नहीं होनी चाहिए,और अधिकतम प्रवाह गति 8m/s से अधिक नहीं होनी चाहिएयदि माध्यम में ठोस कण होते हैं, तो अस्तर और इलेक्ट्रोड के बीच अत्यधिक घर्षण से बचने के लिए सामान्य प्रवाह दर 3 मीटर/सेकंड से कम होनी चाहिए।प्रवाह दर 2m/s से अधिक हो सकती हैएक अधिक प्रवाह दर स्वचालित रूप से इलेक्ट्रोड से जुड़ी चिपचिपाहट को समाप्त करने में मदद करेगी। हिस्टेरिसिस का प्रभाव माप की सटीकता में सुधार के लिए अनुकूल है।इस शर्त पर कि माप सीमा Q निर्धारित की गई है, प्रवाह मीटर व्यास D का आकार उपरोक्त प्रवाह दर V की सीमा के अनुसार निर्धारित किया जा सकता है, और इसके मूल्य की गणना निम्नलिखित सूत्र द्वारा की जाती हैः
Q=πD?V/4
Q: प्रवाह दर (m2/h) D: पाइप के आंतरिक व्यास V: प्रवाह दर (m/h)
विद्युत चुम्बकीय प्रवाहमीटर की माप सीमा Q अपेक्षित अधिकतम प्रवाह मूल्य से अधिक होनी चाहिए,और सामान्य प्रवाह मूल्य प्रवाहमीटर के पूर्ण पैमाने पैमाने के 50% से थोड़ा अधिक होना चाहिए.
परिवर्तन दर और सीमा समय
प्रक्रिया प्रवाह संकेत में निहित अनुप्रयोग से संबंधित उच्च विद्युत शोर को समाप्त करने के लिए परिवर्तन दर सीमा तकनीक का उपयोग किया जाता है।
विद्युत शोर की जांच के लिए दो मापदंडों को परिभाषित किया जाता हैः ¢ परिवर्तन दर ¢ सीमा और ¢ नियंत्रण सीमा समय ¢।यदि नमूना प्रवाह मूल्य नमूना समय तक औसत प्रवाह दर मूल्य के आधार पर निर्धारित परिवर्तन दर सीमा मूल्य से अधिक है, सिस्टम उस नमूना मूल्य को अस्वीकार कर देगा और इसके बजाय अस्वीकृत नमूना मूल्य के स्थान पर औसत मूल्य सहित विनिमय दर सीमा मूल्य आउटपुट किया जाएगा।यदि सीमा से अधिक नमूना मूल्य पूर्व निर्धारित नियंत्रण सीमा समय से अधिक समय तक एक ही प्रवाह दिशा के लिए जारी रहता हैचित्र 6 परिवर्तन दर सीमा द्वारा शोर-दमन के प्रभाव को दर्शाता है।
परिवर्तन की दर की सीमा का मूल्य प्रवाह सीमा के 0 से 30% तक सेट किया जा सकता है और सीमा समय 0 से 20 सेकंड तक होता है। यदि दोनों मापदंडों में से किसी एक को शून्य पर सेट किया जाता है, तो फ़ंक्शन अक्षम हो जाता है।
परिवर्तन दर सीमा कार्य कम अवधि के माप और प्रवाह मीटर कैलिब्रेशन के लिए उपयुक्त नहीं है।
विशेषताएं
1मापन प्रवाह घनत्व, चिपचिपाहट, तापमान, दबाव और चालकता के परिवर्तन से प्रभावित नहीं होता है।रैखिक माप सिद्धांत के अनुसार उच्च सटीकता माप की गारंटी है.
2पाइप में कोई बाधा नहीं, कोई दबाव हानि नहीं और सीधी पाइपलाइन की आवश्यकता कम है।
3DN 6 से DN 2000 तक पाइप आकार की एक विस्तृत श्रृंखला को कवर करता है। विभिन्न प्रवाह विशेषताओं को पूरा करने के लिए विभिन्न प्रकार के अस्तर और इलेक्ट्रोड उपलब्ध हैं।
4प्रोग्राम करने योग्य निम्न आवृत्ति वर्ग तरंग क्षेत्र उत्तेजना, माप स्थिरता में सुधार और बिजली की खपत को कम करना।
516 बिट्स एमसीयू लागू करना, उच्च एकीकरण और सटीकता प्रदान करना; पूर्ण डिजिटल प्रसंस्करण, उच्च शोर प्रतिरोध और विश्वसनीय माप; प्रवाह माप सीमा 1500 तकः1.
6बैकलाइट के साथ उच्च परिभाषा एलसीडी डिस्प्ले।
7RS485 या RS232 इंटरफ़ेस डिजिटल संचार का समर्थन करता है।
8. बुद्धिमान खाली पाइप का पता लगाने और इलेक्ट्रोड प्रतिरोध मापने से खाली पाइप और इलेक्ट्रोड दूषित होने का सही निदान होता है।
9विश्वसनीयता में सुधार के लिए एसएमडी घटक और सतह माउंट तकनीक (एसएमटी) लागू की जाती है।
मुख्य अनुप्रयोग
TQMF विद्युत चुम्बकीय प्रवाहमापक का उपयोग बंद पाइपलाइन में चालक द्रव के आयतन प्रवाह को मापने के लिए किया जा सकता है।यह व्यापक रूप से रासायनिक और पेट्रोलियम उद्योग के क्षेत्रों में प्रवाह माप और नियंत्रण में लागू किया जाता है, धातु उद्योग, जल और अपशिष्ट जल, कृषि और सिंचाई, कागज निर्माण, खाद्य और पेय उद्योग और फार्मास्युटिकल उद्योग।-25°C से + 60°C तककन्वर्टरः -25°C से + 60°C सापेक्ष आर्द्रताः 5% से 90%; 1.4काम करने की स्थिति अधिकतम तरल पदार्थ का तापमानः कॉम्पैक्ट प्रकारः 60°C रिमोट प्रकारः टेफ्लॉन 150°C नियोप्रीन 80°C;120°C पॉलीयूरेथेन 70°C द्रव प्रवाहकता: ≥ 5S/cm
मापने के सिद्धांत
विद्युत चुम्बकीय प्रवाहमापक का मापने का सिद्धांत फारडी के विद्युत चुम्बकीय प्रेरण नियम पर आधारित है। सेंसर मुख्य रूप से पृथक अस्तर के साथ मापने की नली से बना है,मापने की ट्यूब की दीवार के प्रवेश द्वारा स्थापित इलेक्ट्रोड की एक जोड़ीजब प्रवाहकीय द्रव सेंसर के माप ट्यूब के माध्यम से बहता है,वोल्टेज संकेत द्रव के औसत प्रवाह गति के प्रत्यक्ष अनुपात में इलेक्ट्रोड पर प्रेरित किया जाएगासिग्नल को ट्रांसमीटर द्वारा विभिन्न प्रदर्शन कार्यों को महसूस करने के लिए प्रवर्धित और संसाधित किया जाता है।
कनवर्टर सर्किट स्कीमा
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displaying, नियंत्रण और प्रसंस्करण। कन्वर्टर सर्किट की योजना चित्र 2 में दिखाई गई है।1.
पैरामीटर सेटिंग मेनू तालिका
कन्वर्टर सेटिंग मेनू में 45 आइटम होते हैं। उनमें से कई शिपिंग से पहले निर्माता द्वारा सेट किए जाते हैं। उन्हें लागू करते समय बदलना आवश्यक नहीं है।उनमें से केवल कुछ ही अनुप्रयोग के अनुसार उपयोगकर्ता द्वारा सेट किया जाना है. मेन्यू आइटम नीचे दी गई तालिका में सूचीबद्ध हैंः
| आइटम संख्या | मेनू प्रदर्शित करें | सेट करने की विधि | पासवर्ड स्तर | मूल्य सीमा |
| 1 | भाषा | विकल्प | 1 | चीनी/अंग्रेजी |
| 2 | सेंसर का आकार | विकल्प | 1 | 3 - 3000 मिमी |
| 3 | प्रवाह सीमा | संशोधित करें | 1 | 0 - 99999 |
| 4 | ऑटो Rng Chg | विकल्प | 1 | चालू / बंद |
| 5 | डम्पिंग | विकल्प | 1 | 0 - 100 सेकंड |
| 6 | प्रवाह डायर. | विकल्प | 1 | Fwd/ Res |
| 7 | प्रवाह शून्य | संशोधित करें | 1 | +/-0.000 |
| 8 | एल.एफ. कटऑफ | संशोधित करें | 1 | 0-99% |
| 9 | कटऑफ Enble | विकल्प | 1 | चालू / बंद |
| 10 | परिवर्तन दर | संशोधित करें | 1 | 0 से 30% |
| 11 | समय सीमा | संशोधित करें | 1 | 0 - 20 सेकंड |
| 12 | कुल इकाई | विकल्प | 1 | 0.0001L - 1 m3 |
| 13 | प्रवाह घनत्व | संशोधित करें | 1 | 0.0000 - 39999 |
| 14 | वर्तमान प्रकार | विकल्प | 1 | 4-20mA/0-10mA |
| 15 | पल्स आउटपुट | विकल्प | 1 | Frq/ पल्स |
| 16 | पल्स फैक्टर | विकल्प | 1 | 0.001L - 1 m3 |
| 17 | आवृत्ति अधिकतम | संशोधित करें | 1 | 1-5999 हर्ट्ज |
| 18 | संचार पता | संशोधित करें | 1 | 0 से 99 |
| 19 | बाउड्रेट | विकल्प | 1 | 600 - 14400 |
| 20 | एम्पपाइप डिटे. | विकल्प | 1 | चालू / बंद |
| 21 | EmpPipe Alm | संशोधित करें | 1 | 200.0 KΩ |
| 22 | हाय एएलएम एनबल | विकल्प | 1 | चालू / बंद |
| 23 | हाय अलम सीमा | संशोधित करें | 1 | 000०-१९९.९% |
| 24 | लो अल्म् एनबल | विकल्प | 1 | चालू / बंद |
| 25 | लो अलम सीमा | संशोधित करें | 1 | 000०-१९९.९% |
| 26 | RevMeas.Enbl | विकल्प | 1 | चालू/बंद |
| 27 | सेंसर S/N | संशोधित करें | 2 | 000000000000-9999999999999999 |
| 28 | सेंसर तथ्य। | संशोधित करें | 2 | 0.0000 - 39999 |
| 29 | फ़ील्ड मोड | विकल्प | 2 | मोड 1,2,3 |
| 30 | गुणन | संशोधित करें | 2 | 0.0000 - 39999 |
| 31 | F. कुल सेट | संशोधित करें | 3 | 0000000000 - 9999999999 |
| 32 | आर.कुल सेट | संशोधित करें | 3 | 0000000000 - 9999999999 |
| 33 | इनपुट कंट्रोल | विकल्प | 3 | अक्षम/बंद करें/पुनः आरंभ करें |
| 34 | कुल मिलाकर | पासवर्ड | 3 | 00000 - 59999 |
| 35 | सीआर टो. कुंजी | संशोधित करें | 3 | 00000 - 59999 |
| 36 | दिनांक ¥y/m/d * | संशोधित करें | 3 | 99/12/31 |
| 37 | समय-घंटा/मीटर/सेकंड * | संशोधित करें | 3 | 23/59/59 |
| 38 | पासवर्ड L1 | संशोधित करें | 3 | 0000 - 9999 |
| 39 | पासवर्ड L2 | संशोधित करें | 3 | 0000 - 9999 |
| 40 | पासवर्ड L3 | संशोधित करें | 3 | 0000 - 9999 |
| 41 | वर्तमान शून्य | संशोधित करें | 4 | 0.0000 - 19999 |
| 42 | वर्तमान अधिकतम | संशोधित करें | 4 | 0.0000 - 39999 |
| 43 | मीटर कारक | संशोधित करें | 4 | 0.0000 - 39999 |
| 44 | Convtr S/N | संशोधित करें | 4 | 0000000000-999999999999 |
| 45 | सीएस रीसेट करें | पासवर्ड | 4 |
परिदृश्य अनुप्रयोगः
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
