| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | BEITE |
| प्रमाणन | CE ISO |
धातु ट्यूब रोटेमेटर का कार्य सिद्धांत
धातु ट्यूब रोटर प्रवाह मीटर आम तौर पर धातु ट्यूब और रोटर से बने होते हैं। जब धातु ट्यूब के माध्यम से तरल या गैस बहती है, तो रोटर द्रव के प्रवाह के साथ घूमता है।रोटर की घूर्णन कोण गति तरल की प्रवाह दर के आनुपातिक हैद्रव की प्रवाह दर और प्रवाह दर की गणना रोटर की घूर्णन गति को मापकर की जा सकती है।

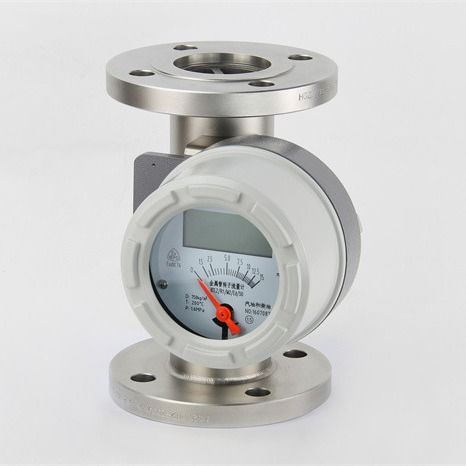

सेनेटरी मेटल ट्यूब रोटर फ्लोमीटर
उत्पाद विवरण
BTLZ श्रृंखला बुद्धिमान धातु ट्यूब फ्लोट प्रवाहमीटर फ्लोट स्थिति माप के आधार पर एक भिन्नता है
क्षेत्र प्रवाह मीटर. छोटी मात्रा, छोटे दबाव हानि, बड़े रेंज अनुपात (10 ~ 20:
1), HART संचार समारोह के साथ वैकल्पिक ट्रांसमीटर, आसान स्थापना और रखरखाव, आदि, व्यापक रूप से इस्तेमाल किया
विभिन्न उद्योग जटिल, कठोर वातावरण, छोटा प्रवाह, कम प्रवाह दर, विभिन्न कठोर मध्यम परिस्थितियां
माप और प्रक्रिया नियंत्रण।
विभिन्न उपयोगकर्ता आवश्यकताओं के लिए BTLZ श्रृंखला बुद्धिमान धातु ट्यूब फ्लोट फ्लोमीटर श्रृंखला उत्पाद
विभिन्न अवसरों के लिए, उपयोगकर्ताओं के लिए चुनने के लिए विभिन्न प्रकार के माप रूप हैं; आउटपुट रूप के अनुसार, स्थानीय संकेत प्रकार हैं,
रिमोट ट्रांसमिशन प्रकार, नियंत्रण अलार्म प्रकार; विस्फोट-सबूत आवश्यकताओं के वर्गीकरण के अनुसार, इसे साधारण प्रकार में विभाजित किया जा सकता है,आंतरिक रूप से सुरक्षित प्रकार और पृथक विस्फोट-प्रूफ प्रकार.
BTLZ श्रृंखला बुद्धिमान धातु ट्यूब फ्लोट प्रवाहमीटर अंतरराष्ट्रीय उन्नत Honeywell गैर संपर्क गैर hysteresis का पता लगाने चुंबकीय क्षेत्र को अपनाता है कोण परिवर्तन
चुंबकीय सेंसर, उच्च प्रदर्शन MCU के साथ जोड़ा, तरल क्रिस्टल प्रदर्शन प्राप्त कर सकते हैंः तत्काल प्रवाह, संचयी मात्रा, लूप वर्तमान, परिवेश का तापमान,
मंदी समय, छोटे संकेत काटने की मात्रा. वैकल्पिक 4 ~ 20mA दूरस्थ संचरण (हार्ट संचार के साथ), पल्स आउटपुट, ऊपरी और निचली सीमा अलार्म आउटपुट
बुद्धिमान सिग्नल ट्रांसमीटर उच्च सटीकता और विश्वसनीयता है, पूरी तरह से एक ही प्रकार के आयातित उपकरण की जगह ले सकता है और एक उच्च कीमत है
उच्च अनुपात, ऑन-लाइन पैरामीटर कैलिब्रेशन, पावर डाउन सुरक्षा आदि।
BTLZ श्रृंखला के बुद्धिमान धातु ट्यूब फ्लोट फ्लोमीटर के डिजाइन और उत्पादन में उपयोगकर्ता की प्रक्रिया प्रवाह दिशा आवश्यकताओं को भी ध्यान में रखा गया है, जिसमें डाउन-इन-अप-आउट इंस्टॉलेशन प्रकार है,
ऊपर और नीचे की ओर स्थापित मोड, साइड-इन और साइड-आउट स्थापना मोड, नीचे और साइड-आउट स्थापना मोड और क्षैतिज स्थापना मोड उपलब्ध हैं।
संरचना और सिद्धांत
BTLZ श्रृंखला बुद्धिमान धातु ट्यूब फ्लोट प्रवाहमीटर दो से मिलकर बनता है
भागों की संरचनाः
1. सेंसर -- मापने की ट्यूब और फ्लोट;
2. सिग्नल ट्रांसमीटर ---- संकेतक;
सेंसर के लिए तरल कनेक्शन सामग्री के चार प्रकार हैंः स्टेनलेस स्टील और Hastelloy
सोने, टाइटेनियम, स्टेनलेस स्टील अस्तर FEP; उपयोगकर्ताओं के अनुसार भिन्न हो सकते हैं
प्रक्रिया दबाव और संक्षारक माध्यम आवश्यकताएं, विभिन्न संपर्क तरल चुनें
प्रक्रिया के दबाव प्रतिरोध और मीडिया विरोधी जंग की जरूरतों को पूरा करने के लिए सामग्री। विभिन्न माप आवश्यकताओं के अनुसार, उपयोगकर्ता चयन करते समय विभिन्न प्रकार चुन सकते हैं
विभिन्न माप आवश्यकताओं को प्राप्त करने के लिए संकेतकों का संयोजन। विशिष्ट संकेतकों का रूप और इसके संबंधित कार्य संकेतकों के प्रकार के चार्ट में दिखाए गए हैं।
प्रवाह दर प्रवाह संकेत और संकेत पूरा करने के लिए युग्मन चुंबकीय इस्पात के माध्यम से तैरने की स्थिति के परिवर्तन का पता लगाने के लिए संकेतक में ट्रांसमीटर द्वारा मापा जाता है
दूर संचरण से जब मापा माध्यम नीचे से नीचे के लिए माप ट्यूब के माध्यम से बहता है, तैरने गुरुत्वाकर्षण, तैरने और तरल पदार्थ की गति से प्रभावित होता है
जब तीन ड्राइविंग बलों संतुलित कर रहे हैं, तैरनेवाला एक निश्चित स्थिति में अपेक्षाकृत स्थिर है, जो तैरनेवाला और शंकु और तरल प्रवाह दर के बीच रिंगल अंतराल क्षेत्र के साथ बदल जाता है
फ्लोट की स्थिति मापा मध्यम प्रवाह के आकार के अनुरूप है
विशेषताएं
1. मजबूत पूर्ण धातु संरचना डिजाइन.
2विभिन्न उद्योगों में गैस और तरल माप के लिए उपयुक्त है।
3नए केस संरचना डिजाइन का उपयोग उच्च तापमान वातावरण में भागों को जोड़ने के बिना किया जा सकता है।
4विशेष रूप से डिजाइन शंकु मापने की नली, व्यापक मापने की सीमा, बेहतर मापने की रैखिकता।
5फ्लैंज, क्लैंप, धागा और अन्य प्रक्रिया कनेक्शन विधियों को प्रदान कर सकता है, जो अधिकांश कारखाने अनुप्रयोग आवश्यकताओं के लिए उपयुक्त है।
6सामग्री का माप भाग वैकल्पिकः स्टेनलेस स्टील, टाइटेनियम, हैस्टेलॉय, पीटीएफई, एफईपी और अन्य सामग्री।
7विशेष रूप से डिज़ाइन की गई चुंबकीय युग्मन प्रणाली माप की सटीकता और स्थिरता में काफी सुधार कर सकती है।
विनिर्देश
| माप सीमा | पानी (20 डिग्री सेल्सियस) 16150000 लीटर/घंटा | एलसीडी | क्षणिक प्रवाह दर प्रदर्शन मान सीमाः 0.00099999 |
| गैस ((0.1013MPa 20°C) 0.5~4000 m3/h | संचयी प्रवाह प्रदर्शन मान सीमाः 0.0099999999 | ||
| जैकेट दबाव रेटिंग | 1.6 एमपीए | विद्युत इंटरफेस | M20×1.5,PG11,1/2NPT या उपयोगकर्ता विनिर्देश प्रदान करता है |
| मध्यम तापमान | मानक प्रकार -80°C+220°C | कुल ऊँचाई | मानक प्रकार:250mm(अन्य स्थापना विधियों के लिए, संबंधित तालिका देखें) |
| उच्च तापमान प्रकार | 300°C | सुरक्षा स्तर | IP65/IP67 |
| फ्लेयर्ड एफईपी प्रकार | ≤ 85°C | विस्फोट-प्रूफ संकेत | आंतरिक रूप से सुरक्षितःExiaIICT3 ̇6 |
| धमाका प्रतिरोधी प्रकारःExdIICT4?? 6 | |||
| परिवेश का तापमान | -40°C+120°C ((C9≤85°C) (एलसीडी डिस्प्ले≤70°C के साथ रिमोट ट्रांसमिशन प्रकार) | मध्यम चिपचिपाहट | DN15: ≤5mPa.s |
| ≤30mPa.s) | |||
| DN25: ≤250mPa.s | |||
| DN50DN150:≤300mPa.s | |||
|
रेंज अनुपात
|
10विशेष प्रकार 20:1 | आउटपुट | मानक संकेतः दो तार प्रणाली 4 ~ 20mA (हार्ट संचार से सुसज्जित किया जा सकता है) |
| मानक संकेतः तीन तार प्रणाली 0 ∼ 10 एमए | |||
| अलार्म सिग्नलः 1. दो रिले आउटपुट (सीमा मान 125VAC/0.25A) | |||
| 2एक या दो निकटता स्विच (स्विच आवश्यकताएं ग्राहक आवश्यकताओं पर आधारित हैं) | |||
| पल्स सिग्नल आउटपुटः 0-1KHz पृथक आउटपुट (आउटपुट स्तर Vpp>4.5V) | |||
| सटीकता स्तर | 2.5 ((विशेष प्रकार1.5%या 1.0%) | द्वारा संचालित | मानक प्रकारः 24 वीडीसी±20% |
| AC प्रकारः 220VAC (85~265VAC) (अनुकूलित करने की आवश्यकता है) | |||
| बैटरी प्रकारः 3.7@4.4-5.2AH लिथियम बैटरी। विभिन्न उपयोग स्थितियों के अनुसार, प्रत्येक समूह का उपयोग (3 से 12 महीने) किया जा सकता है, और दोनों समूहों का परस्पर उपयोग किया जा सकता है। | |||
| कार्य दबाव | DN15DN50 PN16MPa (विशेष प्रकार 25MPa) | कनेक्शन विधि | मानक प्रकारः HG20592 फ्लैंज |
| DN80DN150 PN10MPa (विशेष प्रकार 16MPa) | विशेष प्रकारः उपयोगकर्ता फ्लैंज मानक प्रदान करता है | ||
| थ्रेडेड कनेक्शन प्रकारः उपयोगकर्ता द्वारा निर्दिष्ट |
उपयोग कैसे करें (स्थापना)
सैनिटरी धातु ट्यूब रोटेमीटर लगाने के लिए 12 चरणों की आवश्यकता है।
1. प्रवाह मीटर स्थापित करने से पहले पाइपलाइन में वेल्डिंग स्लैग और मलबे को साफ करें;
2. मापन प्रवाहमापक के ऊर्ध्वाधर भाग का स्थापना झुकाव जमीन पर लंबवत 5° से अधिक नहीं होना चाहिए। अन्यथा माप की सटीकता प्रभावित होगी।
3स्थिति प्रवाह मीटर की माप सटीकता सुनिश्चित करने के लिए, प्रवाह मीटर के इनलेट अंत में 10xDN से कम का एक सीधा पाइप अनुभाग जोड़ा जाना चाहिए,और एक सीधा पाइप अनुभाग कम से कम 5xDN के आउटलेट अंत में जोड़ा जाना चाहिए- माप के दौरान प्रवाह मीटर पर नियामक नियंत्रण वाल्व स्थापित किया जाना चाहिए।
4मॉडल यदि मापा गया माध्यम एक बड़ा धड़कन प्रवाह या दो-चरण प्रवाह है,एक बफर प्रवाह मीटर के ऊपर स्थापित किया जाना चाहिए कम करने के लिए या कम करने के लिए धड़कन सुनिश्चित करने के लिए कि माध्यम का प्रवाह एकल चरण स्थिर हैइसी समय, एक डम्पिंग प्रकार के प्रवाह मीटर का उपयोग करने की सिफारिश की जाती है। .
5मापने का माध्यम जब मापने का माध्यम गंदा हो या उसमें चुंबकीय रूप से चालक कण हों तो प्रवाह मीटर के ऊपर एक फिल्टर या चुंबकीय फिल्टर लगाने की सिफारिश की जाती है।
6समर्थन प्रवाह मीटर की स्थापना पाइपलाइन के कंपन को ठीक से समर्थन देने या प्रवाह मीटर के अक्षीय भार को कम करने में सक्षम होनी चाहिए। अन्यथा,फिक्स्ड फ्लोमीटर के समर्थन को जोड़ना चाहिए.
7रखरखाव प्रवाह मीटर के रखरखाव और मरम्मत, चुंबकीय फिल्टर की सफाई और उपयोगकर्ता के पाइपलाइनों के नियमित रखरखाव को सुविधाजनक बनाने के लिए,यह चित्र में दिखाया गया है के रूप में बायपास पाइपलाइन का उपयोग करने के लिए सिफारिश की है.
8स्थिरता जब प्रवाह मीटर का उपयोग गैस माप के लिए किया जाता है, तो यह सुनिश्चित किया जाना चाहिए कि पाइपलाइन में कार्य दबाव प्रवाह मीटर के दबाव हानि के 5 गुना से कम न हो,ताकि प्रवाह मीटर स्थिर और सामान्य रूप से काम कर सके.
9विद्युत रिमोट ट्रांसमिशन और अलार्म सीमा स्विच के साथ प्रवाह मीटर का उपयोग करने से पहले, उपकरण कवर खोलें और वायरिंग आरेख के अनुसार तारों को सही ढंग से कनेक्ट करें।
10. मीटर के संकेतक पर चेतावनी प्लेट के अनुसार, ढलान को परिवहन के दौरान कंपन करने से रोकने वाले डिमपिंग टुकड़े को निकालें, और फिर इसे बहाल करने के बाद मीटर का उपयोग करें।
11यदि प्रवाह मीटर चालू है, क्योंकि पाइपलाइन में कोई दबाव नहीं है या सिस्टम उपकरण के सामान्य कार्य दबाव तक नहीं पहुंचा है,धीरे-धीरे नियंत्रण वाल्व खोलें जब तक कि उपकरण का उपयोग करने से पहले सिस्टम सामान्य नहीं हो जाता. अन्यथा, पॉइंटर को कूदने या अचानक फ्लोट को स्थानांतरित करने के लिए यह आसान है। एक गुलाब को प्रभाव से क्षतिग्रस्त किया जाता है।
12उपयोगकर्ता उपयोगः जब उपयोगकर्ता इसका उपयोग करता है, यदि मापा द्रव का घनत्व पानी से अलग है,या मापी गैस के मापदंडों और कार्य स्थिति निर्माता के नियमों से अलग हैं, प्रवाह मीटर के संकेत को परिवर्तित किया जाना चाहिए। रूपांतरण विधि अनुलग्नक में दिखाई गई है।
सावधानियां
सैनिटरी धातु ट्यूब रोटर फ्लोमीटर का उपयोग करते समय सावधानी
1धातु रोटर प्रवाहमापक, धातु ट्यूब फ्लोट प्रवाहमापक, और उच्च तापमान प्रतिरोध के साथ वेराबार प्रवाहमापक 450°C तक।
2. छोटे व्यास और कम प्रवाह दर गैस, तरल और भाप प्रवाह को मापने के लिए उपयुक्त है।
3उच्च वोल्टेज प्रतिरोधी चुंबकीय युग्मन सिद्धांत, कोई रिसाव नहीं और उच्च दबाव प्रतिरोध।
4. प्रवाह दर को मापें. जब प्रवाह दर 100m3/h से अधिक हो जाए, तो दबाव का नुकसान बड़ा होगा। .
5माप रेंज का प्रयोग अधिकतर प्रक्रिया नियंत्रण यंत्रों के लिए किया जाता है, जिसकी सटीकता 1%, आम तौर पर 1.5% और रेंज अनुपात 10 होता है।1.
6अवसरों के लिए उपयुक्त, जिसमें आंतरिक रूप से सुरक्षित विस्फोट-प्रूफ और विस्फोट-प्रूफ प्रकार शामिल हैं, जो खतरनाक अवसरों के लिए उपयुक्त हैं।
7स्थापना विधि उचित स्थापना विधि ऊर्ध्वाधर स्थापना है जिसमें नीचे से अंदर और ऊपर से बाहर है।
निर्माता की ताकत
स्मार्ट उपकरण प्रत्यक्ष आपूर्ति निर्माता
कंपनी के पास पूर्ण उत्पादन और प्रसंस्करण उपकरण हैं। इलेक्ट्रॉनिक्स कार्यशाला में एक आधुनिक एसएमटी असेंबली लाइन और एक पूर्ण इलेक्ट्रॉनिक डिजाइन और विकास प्रयोगशाला है।मशीनरी कार्यशाला में कई परिशुद्धता सीएनसी lathes है, साधारण टर्न, प्रसंस्करण, पूर्ण स्वचालित परिधि सीम वेल्डिंग मशीन, ड्रिलिंग मशीन और अन्य उपकरण।कैलिब्रेशन कार्यशाला में दो तरल कैलिब्रेशन परीक्षण लाइनें और एक छोटी और मध्यम प्रवाह गैस कैलिब्रेशन परीक्षण लाइन है ताकि यह सुनिश्चित किया जा सके कि प्रत्येक उत्पाद को वास्तविक परिस्थितियों के अनुसार परीक्षण किया जाएउत्पाद की गुणवत्ता सुनिश्चित करने के लिए कैलिब्रेशन और सत्यापन।
मानक आयाम और वजन
जैकेट प्रकार कुल आयाम और वजन
अस्तरित एफईपी प्रकार के कुल आयाम और वजन
शीर्ष-इन और नीचे-आउट प्रकार के आयाम और वजन
साइड-इन और साइड-आउट प्रकारः कुल आयाम, वजन और दबाव हानि
नीचे के प्रवेश और साइड आउटपुट प्रकारः कुल आयाम, वजन और दबाव हानि
क्षैतिज स्थापना प्रकारः कुल आयाम, वजन और दबाव हानि
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
