दृश्य प्रवाह सूचक 304 स्टेनलेस स्टील जल प्रवाह सूचक

विवरण

BT570585 श्रृंखला स्ट्रीमर निर्देश पुस्तिका

अवलोकन

प्रवाह मीटर औद्योगिक उत्पादन पाइपलाइनों जैसे पेट्रोलियम, रसायन, रासायनिक फाइबर, दवा, खाद्य, बिजली संयंत्र, पंप और धातु उपकरण के लिए उपयुक्त है।यह तरल पदार्थों के प्रवाह प्रतिक्रिया की स्थिति का निरीक्षण कर सकता हैकिसी भी समय, गैसों, भाप और अन्य मीडिया, जो सामान्य उत्पादन और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए एक महत्वपूर्ण तरीका है।

कार्य सिद्धांत

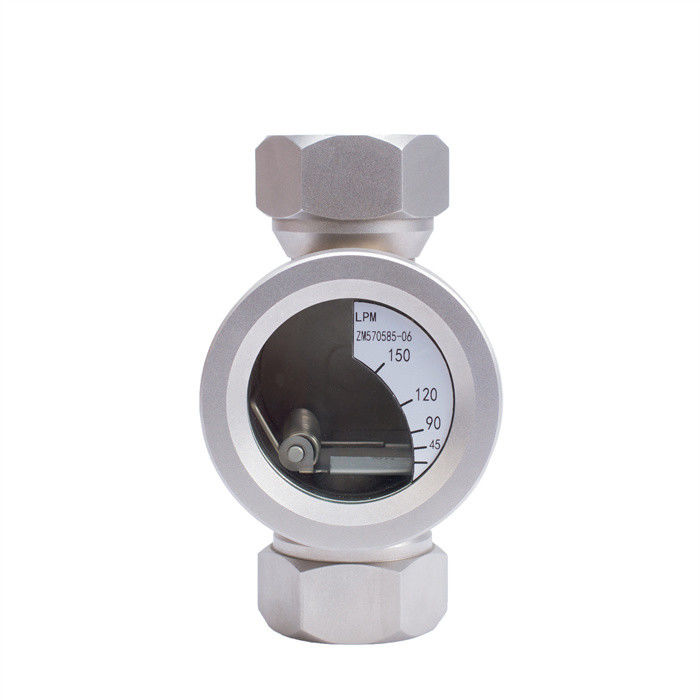

दृष्टि प्रवाह उपकरण में दृष्टि कांच, नोजल, फ्लैप, डायल आदि होते हैं। प्रक्रिया कनेक्शन धागे, फ्लैंग्स, क्लैंप आदि के रूप में हो सकता है। प्रवाह मीटर तरल, गैस,और भापफ्लैप पाइपलाइन के प्रवाह के साथ विभिन्न कोणों पर घूमता है। फ्लैप के घूर्णन का कोण प्रवाह के आनुपातिक है।फ्लैप के अनुरूप स्केल प्रवाह पाइपलाइन के वास्तविक वर्तमान प्रवाह है. प्रवाह. घूर्णन प्लेट प्रवाहमीटर केवल एक दिशा में प्रवाह को माप सकता है, लेकिन प्रवाह माप को स्थापना दिशा से प्रभावित नहीं किया जाता है। प्रवाह माप सटीकता ± 5%

स्ट्रीम डिवाइस श्रृंखला के तकनीकी मापदंड और घटक

थ्रेडेड प्रकार: DN15-DN50 (1/2-2 इंच)

फ्लैंज प्रकार: DN15-DN400 (1/2-16 इंच)

दबाव स्तरः 0.6/1.0/1.6/2.5/4.0/6.4MPA (150LB-300LB)

ग्लास दबाव प्रतिरोधः टेम्पर्ड बोरोसिलिकेट ग्लास शीट ≤ 2.5MPa क्वार्ट्ज ग्लास शीट ≤ 10.0MPa

वाल्व शरीर सामग्रीः स्टेनलेस स्टील (304 स्टेनलेस स्टील)

सीलिंग गास्केटः फ्लोरीन रबर ओ-रिंग, पॉलीटेट्राफ्लोरोएथिलीन गास्केट

शीशे की खिड़कियों का रखरखाव और रखरखाव

(1) कांच की खिड़की का उपयोग तरल, गैस, भाप और अन्य माध्यमों की प्रवाह प्रतिक्रिया का निरीक्षण करने के लिए किया जाता है और इसे साफ और धूल मुक्त रखा जाना चाहिए।

(2) दृष्टि कांच पहनने योग्य भाग है, इसलिए दृष्टि कांच लगाते समय सावधानी बरतें।

(3) कांच के तापमान और दबाव प्रतिरोध में कुछ सीमाएं हैं, जो वास्तविक स्थिति पर निर्भर करती हैं।निम्नलिखित में राष्ट्रीय मानक कांच निर्माण प्रक्रिया भौतिक प्रयोगात्मक मापदंडों प्रदान करते हैं: तापमान प्रतिरोधः कठोर बोरोसिलिकेट कांच ≤ 200°C, क्वार्ट्ज कांच ≤ 1000°C, एल्युमिनोसिलिकेट कांच ≤ 450°C दबाव प्रतिरोधः कठोर बोरोसिलिकेट कांच शीट ≤ 2.5MPa क्वार्ट्ज ग्लास शीट ≤ 10.0MPa एल्युमिनोसिलिकेट कांच ≤ 6.4MPa साधारण कांच ≤ 0.6MPa

(4) अनुमेय अचानक परिवर्तन तापमान < 60°C है, और अत्यधिक तापमान अंतर के कारण कांच टूट जाएगा।

ग्लास परीक्षण मानकः डिजाइन, निर्माण और स्वीकृति "केमिकल पाइपलाइन मैनुअल" और HGJ501-502-86 "दबाव विंडो दृष्टि ग्लास" के संदर्भ में।सुनिश्चित करें कि फास्टनरों, दृष्टि कांच तल प्लेट, कांच का टुकड़ा और सीलिंग अंगूठी उन्हें समान रूप से स्थापित करने से पहले मलबे से मुक्त हैं।

आयाम:
