ओरिफिस फ्लोमीटर

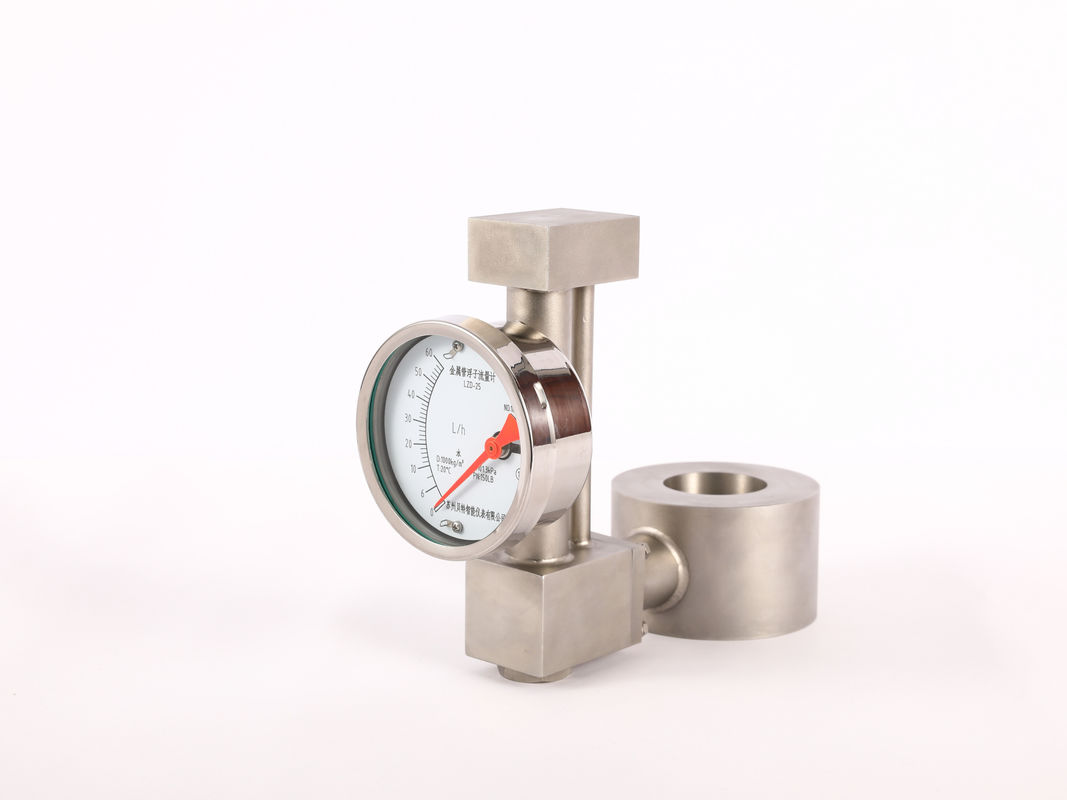

चर क्षेत्र धातु ट्यूब फ्लोट फ्लोमीटर गैस स्तर छोटे प्रवाह सूचक DN15-DN100

विवरण
जब पाइप भरने वाला द्रव पाइप में थ्रॉटलिंग डिवाइस के माध्यम से बहता है, तो प्रवाह धारा थ्रॉटलिंग डिवाइस के थ्रॉटलिंग टुकड़े पर एक स्थानीय संकुचन का गठन करेगी,इस प्रकार प्रवाह दर में वृद्धि और स्थिर दबाव को कम, इस प्रकार थ्रॉटलिंग टुकड़े से पहले और बाद में दबाव पैदा करता है। ड्रॉप, यानी दबाव अंतर।थ्रॉटलिंग सदस्य से पहले और बाद में उत्पन्न दबाव अंतर जितना बड़ा होगाइसलिए, द्रव प्रवाह दर को दबाव अंतर को मापकर मापा जा सकता है। यह माप विधि संरक्षण के नियम और प्रवाह निरंतरता के नियम पर आधारित है।
बुद्धिमान थ्रॉटलिंग डिवाइस (ओरिफिस फ्लोमीटर) एक नई पीढ़ी का फ्लोमीटर है जो प्रवाह, तापमान,और दबाव का पता लगाने के कार्यों और स्वचालित रूप से तापमान और दबाव के लिए क्षतिपूर्ति कर सकते हैंइसमें माइक्रो कंप्यूटर प्रौद्योगिकी और नए
माइक्रो पावर खपत प्रौद्योगिकी और शक्तिशाली कार्य है। , कॉम्पैक्ट संरचना, सरल संचालन और उपयोग में आसान।

प्रयोग करना
एलजी/एफबी प्रकार के मानक अंगूठी कक्ष ओरिफिस प्लेट और फ्लैंज ओरिफिस प्लेट थ्रॉटलिंग डिवाइस एक स्केललेस प्रवाह मापने वाला उपकरण है।यह वायवीय या विद्युत अंतर दबाव ट्रांसमीटर या डबल बफ़ल अंतर दबाव ट्रांसमीटर के साथ संयोजन में प्रयोग किया जाता हैधातुकर्म, रासायनिक, पेट्रोलियम और विद्युत ऊर्जा औद्योगिक प्रणालियों में, तरल, गैस,और ओरिफिस प्लेट के माध्यम से बहने वाले वाष्प का औसत तापमान ≤ 400 °C निरंतर मापा जाता हैट्रांसमीटर दबाव अंतर संकेत को एक आनुपातिक आउटपुट संकेत में परिवर्तित करता है, और फिर माध्यमिक उपकरण या नियामक होते हैं जो मापे गए प्रवाह को रिकॉर्ड, इंगित या विनियमित करते हैं।.

मौलिक
पाइपलाइन के अंदर थ्रॉटलिंग पार्ट्स जैसे ओरिफिस प्लेट्स या नोजल्स स्थापित करें। चूंकि थ्रॉटलिंग पार्ट का एपर्चर पाइप के आंतरिक व्यास से छोटा होता है,जब द्रव थ्रॉटलिंग भाग के माध्यम से बहता है, प्रवाह बीम का क्रॉस सेक्शन अचानक सिकुड़ जाता है और प्रवाह की गति तेज हो जाती है। थ्रॉटलिंग सदस्य के पीछे के छोर पर द्रव का स्थिर दबाव कम हो जाता है,थ्रॉटलिंग सदस्य से पहले और बाद में एक स्थिर दबाव अंतर के परिणामस्वरूप (चित्र 1 देखें)इस स्थैतिक दबाव अंतर और द्रव की प्रवाह दर के बीच एक निश्चित संख्यात्मक संबंध है, जो कि Q=K के अनुरूप है।एक अंतर दबाव ट्रांसमीटर (या अंतर दबाव मीटर) का उपयोग करें प्रवाह दर को मापने के लिए थ्रॉटलिंग सदस्य से पहले और बाद में अंतर दबाव को मापने के लिए.

स्थापना की आवश्यकताएं
थ्रॉटलिंग डिवाइस की स्थापना निम्नलिखित पाइप सेक्शन और पाइप फिटिंग से संबंधित हैः थ्रॉटलिंग के ऊपर की ओर प्रतिरोध टुकड़ा संख्या 1 और प्रतिरोध टुकड़ा संख्या 2,प्रतिरोध टुकड़ा नहीं. 1 के दाहिने ओर गला घोंटने के टुकड़े के नीचे, गला घोंटने के टुकड़े के ऊपर प्रतिरोध टुकड़ा नंबर 21 प्रतिरोध टुकड़ा और अंतर दबाव संकेत पाइपलाइनआदि।


विनिर्देश
एलएफ-ए श्रृंखला एकीकृत ओरिफिस प्रवाहमीटर एक फ्लोटिंग के साथ एक विभाजित प्रवाह प्रवाहमीटर है
उप-प्रवाह मीटर माप पाइप के बगल में स्थापित है और प्रवाह विभाजन के लिए ओरिफिस प्लेट के साथ एकीकृत है।
इसमें चार अलग-अलग कनेक्टर्स हैं, जिनमें से उपयोगकर्ता चुन सकते हैं, अर्थात् "थ्रेडेड" (AT),
"फ्लैंज" (एएफ), और "क्लैम्प" (एसी), अलग प्रकार (एडी) ।
जब ओरिफिस प्लेट स्थापित की जाती है, तो ओरिफिस प्लेट के सामने और पीछे के पक्षों पर एक अंतर दबाव उत्पन्न होता है। यह अंतर दबाव मूल्य प्रवाह मूल्य से संबंधित है।
इसी प्रकार, शाखा के प्रवेश और निकास में एक फ्लोट फ्लोमीटर स्थापित किया जाता है, ताकि फ्लोट के माध्यम से प्रवाह
मीटर की प्रवाह दर मुख्य पाइप के माध्यम से प्रवाह दर के बराबर है, इसलिए मुख्य पाइप के माध्यम से गुजरने तरल पदार्थ
प्रवाह दर का संकेत कांच के फ्लोट फ्लोमीटर के पैमाने से किया जा सकता है।
·मध्यम तापमानः पीवीसीः 0~60°C,
SS304:0~120°C
·सटीकताः ±2.5%
·कामकाजी दबावः 1.0MPa




स्थापना दिशाः
LF-A ओरिफिस फ्लोमीटर की स्थापना दिशा को दाईं ओर के चित्र में दिखाए अनुसार बदला जा सकता है।
बाएं→दाएं, दाएं→बाएं और ऊपर→नीचे, यह क्षेत्र में प्रवाहमीटर की प्रवाह दिशा को बदलने के लिए बहुत आसान है।


पैकिंग और वितरण


अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
