| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | BEITE |
| प्रमाणन | CE ISO |
चर क्षेत्र धातु ट्यूब फ्लोट फ्लोमीटर गैस स्तर छोटे प्रवाह सूचक DN15-DN100
विवरण

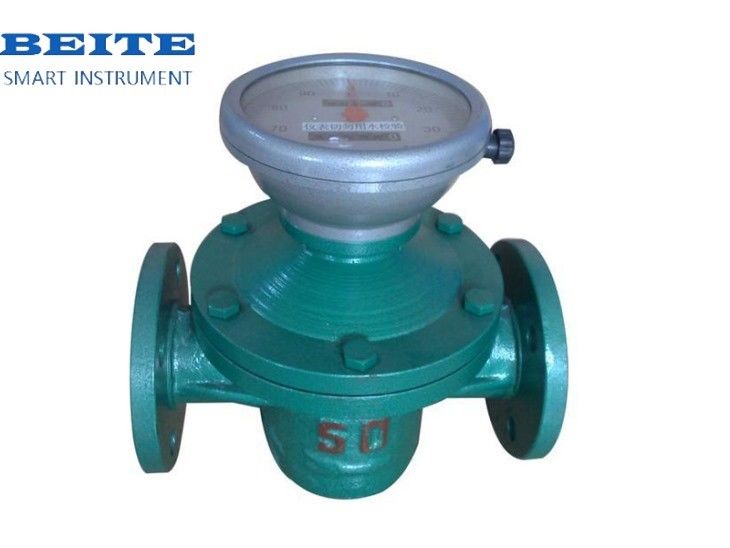

अंडाकार गियर फ्लोमीटर (जिसे विस्थापन फ्लोमीटर, गियर फ्लोमीटर के रूप में भी जाना जाता है) एक प्रकार का वॉल्यूमेट्रिक फ्लोमीटर है, जो उच्च सटीकता वाला एक प्रकार का फ्लोमीटर है।इसमें यांत्रिक माप तत्वों का उपयोग किया जाता है ताकि द्रव को एक ज्ञात आयतन भाग में लगातार विभाजित किया जा सके, और इस मात्रा भाग में तरल पदार्थ के साथ मापने के कक्ष में लगातार और बार-बार भरने और छुट्टी देने की संख्या के आधार पर कुल प्रवाह मात्रा को मापें।अंडाकार गियर फ्लोमीटर विभिन्न सामग्रियों (कास्ट आयरन) से बने हो सकते हैं, कास्ट स्टील, 304 स्टेनलेस स्टील, 316 स्टेनलेस स्टील) और रासायनिक उद्योग, पेट्रोलियम, चिकित्सा, विद्युत ऊर्जा, धातु विज्ञान और खाद्य जैसे औद्योगिक क्षेत्रों में प्रवाह माप के लिए उपयुक्त हैं.
प्रवाह मीटर में एक मीटरिंग बॉक्स और मीटरिंग बॉक्स में स्थापित दीर्घवृत्त गियर की एक जोड़ी होती है।यह प्राथमिक विस्थापन के लिए गणना इकाई के रूप में ऊपरी और निचले कवर प्लेटों के साथ एक सील अर्धचंद्राकार गुहा बनाता है (यह गियर के रोटेशन के कारण अपेक्षाकृत सील नहीं है).
जब मापा जाने वाला तरल पाइपलाइन के माध्यम से प्रवाह मीटर में प्रवेश करता है, तो इनलेट और आउटलेट पर उत्पन्न दबाव अंतर एक गियर जोड़ी को लगातार घूमने के लिए प्रेरित करता है,लगातार अर्धचंद्राकार गुहा के माध्यम से मापा द्रव को आउटलेट तक ले जाना.दीर्घवृत्तीय गियर के घूर्णों की संख्या प्रत्येक से संबंधित है चौगुनी माध्यमिक विस्थापन का उत्पाद मापी गई तरल प्रवाह की कुल मात्रा है (आधार के लिए चित्र देखें)प्रवाहमीटर मुख्य रूप से एक आवास, एक काउंटर, एक दीर्घवृत्त गियर और एक युग्मन (चुंबकीय युग्मन और अक्षीय युग्मन) से बना है।
विनिर्देश
मुख्य घटक सामग्री और नाममात्र दबाव
| मॉडल | मामला | सामने का आवरण | पीछे का ढक्कन | कवर प्लेट | अंडाकार गियर | धुरी | झाड़ना | नाममात्र दबाव | ||
| एलसी-ए | कास्ट आयरन | कास्ट आयरन | कास्ट आयरन | कास्ट आयरन | कास्ट आयरन | स्टेनलेस स्टील | तेलयुक्त कांस्य | 1.6 ((MPa) | ||
| इंजीनियरिंग सामग्री | रोलिंग असर | |||||||||
| टिप्पणी | कास्ट आयरन सामग्री -10 डिग्री सेल्सियस से नीचे के वातावरण में काम नहीं कर सकती है, अन्यथा यह आसानी से क्षतिग्रस्त हो जाएगी। | |||||||||
1. सटीकता स्तर 0.5, 0.2 (सामान्य मध्यम तापमान -10°C~+60°C है) ।
2ऑपरेटिंग मध्यम तापमानः (परिवेश का तापमान -10°C~+60°C हो सकता है)
-10°C~+60°C; उच्च तापमान समायोजन के तहत, उच्च तापमान हीट सिंक जोड़कर 60°C~200°C तक पहुंच सकता है।
3रिमोट ट्रांसमिशन डिस्प्ले ऑन-साइट विस्फोट-सबूत स्तरः ExiaIICT5, dIIBT4.
4प्रवाह सीमा इस प्रकार है: इकाई: m3/h
| मॉडल | एनएम | मापी गई तरल चिपचिपाहट mPa.s | ||||||||
| 0.3~0.8 | 0.8-2 | 2-200 | 200-1000 | 1000-2000 | ||||||
| एलसी-10 | 10 | 0.2-0.5 | 0.12-0.5 | 0.08-0.5 | 0.08-0.5 | 0.05-0.5 | 0.06-0.3 | 0.03-0.3 | 0.03-0.2 | |
| एलसी-15 | 15 | 0.75-1.5 | 0.5-1.5 | 0.3-1.5 | 0.3-1.5 | 0.15-1.5 | 0.2-1.0 | 0.1-1.05 | 0.07-0.75 | |
| 0.3-3 | ||||||||||
| एलसी-20 | 20 | 1.5-3 | 1 अप्रैल3 दिन | 0.5-3 | 0.5-3 | 0.3-3 | 0.4-2.1 | 0.2-2.1 | 0.15-1.5 | |
| 1.5-15 | ||||||||||
| LC-25 | 25 | 3月6日 | 2月6日 | 1 अप्रैल6 दिन | 1 अप्रैल6 दिन | 0.6-6 | 0.8-4.2 | 0.4-4.2 | 0.3-3 | |
| 1.56-15 | ||||||||||
| एलसी-40 | 40 | 7.5-15 | 15 मई | 2.5-15 | 2.5-15 | 1.5-15 | 2.1-10.5 | 1.0-10.5 | 0.7-7.5 | |
| LC-50 ((II) | 50 | 24 अगस्त | 24 अगस्त | 4.8-24 | 4.8-24 | 2.4-24 | 2.46.8 | 1.6-16.8 | 1.2-12 | |
| LC-65 (II) | 65 | 20-40 | 15-40 | ८-४० | ८-४० | ४-४० | 5.6-28 | 2.8-28 | 20 फरवरी | |
| LC-80 ((II) | 80 | 30-60 | 20-60 | १२-६० | १२-६० | ६-६० | 8.4-42 | 4.2-42 | 30 मार्च | |
| एलसी-100 | 100 | 50-100 | 34-100 | 20-100 | 20-100 | 10-100 | 14-70 | ६-७० | 5-50 | |
| (II) | ||||||||||
| (II) (II) | ||||||||||
| (II) (II) | ||||||||||
| LC-150 | 150 | 95-190 | 64-190 | 38-190 | 38-190 | 19-190 | 26.6-133 | 13.3-133 | 9.5-95 | |
| एलसी-200 | 200 | 170-340 | ११४-४४० | 56-340 | 56-340 | 34-340 | 47.6-238 | 23.8-238 | 17-170 | |
| सटीकता | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.5 | ||
