DN15-DN100 मैकेनिकल इंडिकेटर स्टीम मेटल ट्यूब रोटेमेटर वैरिएबल एरिया सीवेज क्लोर ऑक्सीजन नाइट्रोजन गैस
विवरण
बीटीडीएल श्रृंखला के मात्रात्मक नियंत्रक एक मात्रात्मक नियंत्रण प्रणाली बनाने के लिए मात्रात्मक डिब्बाबंद और बैचिंग नियंत्रण को महसूस करने के लिए विभिन्न प्रवाह सेंसर और ट्रांसमीटर के साथ सहयोग करते हैं।यह प्रणाली वर्तमान में उन परियोजनाओं में से एक है जो कई कंपनियों का उपयोग करती हैं या सुधार करने की आवश्यकता है. यह आसान संचालन और आसान सीखने, सहज ज्ञान युक्त प्रदर्शन, मैनुअल प्रवाह नियंत्रण या स्वचालित प्रवाह नियंत्रण की विशेषताओं को जोड़ती है। यह विशेष रूप से तेल मिश्रण, पानी मिश्रण,दवाओं का मिश्रणतेल क्षेत्रों में विभिन्न तरल पदार्थों का बैचिंग, मात्रात्मक जल इंजेक्शन और मात्रात्मक नियंत्रण।कुछ कंपनियां जो अभी भी मैन्युअल भरने/भरने के संचालन का उपयोग करती हैं और बहुत अधिक लागत का निवेश नहीं करना चाहती हैं और केवल कार्य दक्षता में सुधार करना चाहती हैं, इस प्रणाली का उपयोग करने की सलाह देती हैं.
प्रवाह मीटर: यह नियंत्रण का आधार है और नियंत्रण के प्रभाव को सीधे प्रभावित करता है। इसलिए बुनियादी आवश्यकता यह है कि माप की सटीकता जितनी अधिक होगी, उतना ही बेहतर होगा,और यह एक संकेत आउटपुट समारोह हैएक ही समय में, प्रवाह मीटर के कई प्रकार हैं, और माप माध्यम, पाइप व्यास और प्रवाह सीमा जैसे मापदंडों के आधार पर उपयुक्त प्रवाह मीटर का चयन करना आवश्यक है।
बुद्धिमान मात्रात्मक नियंत्रक: एलसीडी, डिजिटल डिस्प्ले; नियंत्रक पैनल का आकारः 160*80 मिमी, 80*160 मिमी, 96*96, 96*48यह ग्राहक की आवश्यकताओं के अनुसार एक मात्रात्मक नियंत्रण बॉक्स में भी बनाया जा सकता है (एक पूर्ण चीनी एलसीडी मात्रात्मक नियंत्रक सहित) ।, आंतरिक नियंत्रण सर्किट और घटक, बाहरी नियंत्रण बटन और संकेतक रोशनी, आदि) बॉक्स का मानक आकार 400*300*200 मिमी है, और बिजली की आपूर्ति AC220V है।
कट-ऑफ उपकरण: यह पाइपलाइन में विद्यमान विद्युत उपकरण हो सकता है, जैसे कि पंप; यह बाद में स्थापित एक सोलेनोइड वाल्व, इलेक्ट्रिक वाल्व, प्रवाह वाल्व आदि भी हो सकता है।
विशेषताएं
KTR550-B मात्रात्मक नियंत्रक एक एकल-चिप माइक्रो कंप्यूटर पर आधारित चरित्र प्रदर्शन के साथ प्रवाह बैच नियंत्रण उपकरण है।इसके सिग्नल इनपुट अंत एक प्रवाह ट्रांसमीटर और पल्स आउटपुट के साथ सेंसर के साथ मेल खा सकता है, और इसके आउटपुट संपर्क को एक सोलेनोइड वाल्व के साथ मेल खा सकता है।मात्रात्मक मूल्य और अग्रिम मूल्य पैनल पर ऑपरेशन कुंजी के माध्यम से सुविधाजनक रूप से सेट किया जा सकता हैबड़े और छोटे वाल्वों के नियंत्रण कार्यों के साथ संयोजन में, सटीक मात्रात्मकता प्राप्त की जा सकती है। इसका व्यापक रूप से मात्रात्मक वितरण, लोडिंग,तरल पदार्थों की बैरल और उत्पादन प्रक्रियाएंसामग्री आदि उपकरण का आकार छोटा है, परिमाणः 96 (लंबाई) x 48 (चौड़ाई) x 120 (लंबाई), उद्घाटन का आकारः92 (लंबाई) उपकरण के बाहरी स्विच टर्मिनल का उपयोग साइट पर बटन और सशर्त स्टॉप स्विच कनेक्ट करने के लिए किया जा सकता हैसोलेनोइड वाल्वों से जुड़ने के अतिरिक्त, अंतर्निहित रिले संपर्क आउटपुट का उपयोग वाल्वों और पंपों को जोड़ने के लिए भी किया जा सकता है।कंपनी की चौथी पीढ़ी के बुद्धिमान धातु ट्यूब फ्लोट फ्लोमीटर में स्पष्ट तकनीकी फायदे और मजबूत विश्वसनीयता है. स्तर तक पहुँचें. खरीद के लिए हमारी कंपनी में आपका स्वागत है!
विनिर्देश
| संचयी प्रवाह मूल्य की मूल त्रुटि | ±1 अंक (एक शब्द में व्यक्त मूल्य) |
| समय प्रवाह संकेत मूल्य की मूल त्रुटि | ±0.2%R |
| स्थापित करने की विधि | पैनल माउंट |
| दिखावा | एलईडी बैकलाइट के साथ 16 वर्णों के दो पंक्तियाँ एलसीडी डिस्प्ले |
| आपूर्ति वोल्टेज | 100-220VAC |
| परिचालन तापमान | 0-60°C |
| भंडारण तापमान | -20-70°C |
| आयाम | 96 (लंबाई) X48 (चौड़ाई) X120 (ऊंचाई) |
| छेद का आकार | 92 ((लंबाई) X44 ((चौड़ाई) |
| सिग्नल इनपुट रेंज | 0-5000 हर्ट्ज |
| सिग्नल प्रकार | वोल्टेज पल्स, करंट पल्स, ओसी दरवाजा, रिड स्विच, उच्च प्रतिरोध कॉइल, कम प्रतिरोध कॉइल, NAMUR विस्फोट-प्रूफ निकटता स्विच |
| प्रवाह गुणांक सीमा | 0.0100-9999999.9999 (प्रवाह इकाई प्रति धक्का की संख्या) |
| रिले संपर्क क्षमता | 1200VA/150W (प्रतिरोधात्मक भार), 375VA/80W (अनुप्रेरक भार) |
| रिले संपर्क नियंत्रण वोल्टेज रेंज | 250VAC/30VDC |
| रिले अधिकतम संपर्क धारा | 5A |
| बैच प्रारंभ और पूर्ण संकेत आउटपुट | ओपन कलेक्टर आउटपुट (ओसी गेट) अधिकतम करंट <50m A |

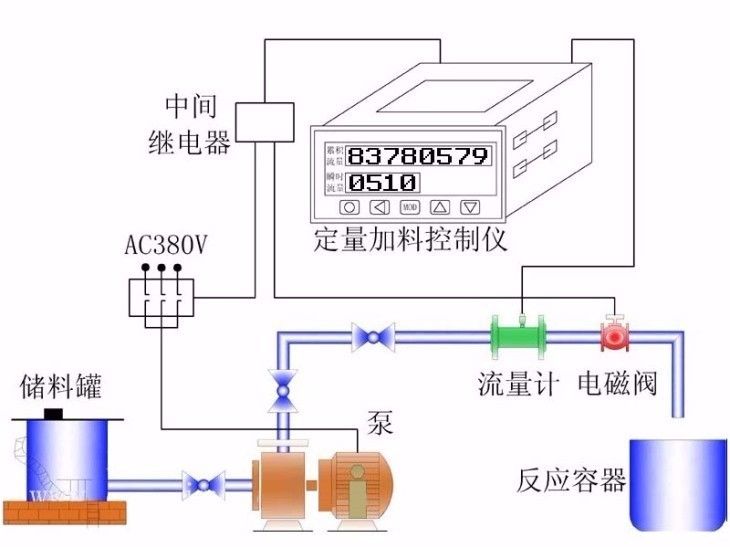

नियंत्रण प्रक्रियाः
प्रवाह मीटर से प्रवाह संकेत प्राप्त करने के बाद, मात्रात्मक नियंत्रक आंतरिक रूप से प्रवाह के संचय को पूरा करता है,और एक ही समय में नियंत्रक के अंदर आवश्यक मात्रात्मक नियंत्रण मूल्य सेट करता है. जब मात्रात्मक नियंत्रक द्वारा प्रदर्शित संचयी मूल्य निर्धारित मात्रात्मक तक पहुँचता है जब मूल्य को नियंत्रित करते समय, मात्रात्मक नियंत्रक एक स्विचिंग संकेत आउटपुट करता है। इस समय,स्विच सिग्नल का उपयोग पाइपलाइन पर स्थापित रुकावट उपकरण को एक रिले या संपर्ककर्ता को जोड़कर नियंत्रित करने के लिए किया जाता है, जिससे मात्रात्मक नियंत्रण प्रभाव प्राप्त होता है।
तकनीकी विशेषताएं
धारा, वोल्टेज और पल्स आउटपुट के लिए उपयुक्त प्रवाह सेंसर
तीन बिंदु स्विचिंग इनपुट, प्रत्येक बार स्टार्ट, रिकवरी और क्लियरिंग के लिए उपयोग किया जाता है
3 बिंदु नियंत्रण आउटपुट, बड़े वाल्वों और छोटे वाल्वों और तत्काल प्रवाह निचली सीमा अलार्म के पदानुक्रमित नियंत्रण के लिए प्रयोग किया जाता है
ट्रांसमिशन आउटपुट अन्य उपकरणों द्वारा उपयोग के लिए मानक धारा और वोल्टेज के रूप में तत्काल प्रवाह मूल्य आउटपुट कर सकता है।
प्रदर्शनः दोहरी पंक्तिः पहली पंक्ति में 8वां अंक कुल संचय, क्षणिक प्रवाह और वर्तमान मात्रात्मक मूल्य प्रदर्शित करता है, पंक्ति में 6वां अंक प्रत्येक संचय राशि प्रदर्शित करता है।
इनपुट सिग्नलः डीसी करंट/डीसी वोल्टेज/पल्सः 0.1Hz~10KHz
मूल त्रुटिः ±0.2%F.S से कम माप नियंत्रण चक्रः 0.2 सेकंड
स्विचिंग इनपुटः निष्क्रिय यांत्रिक स्विच नियंत्रण आउटपुटः रिले, संपर्क क्षमता AC220V, 3A
ऑर्डर करने के निर्देश
1उपयुक्त प्रवाह मीटर चुनें: हमें मापने के माध्यम का नाम, मापने की नली का व्यास, कार्य दबाव और तापमान, प्रवाह सीमा या अन्य आवश्यकताओं को बताएं,और हम आपके लिए मॉडल का चयन करेंगे;
2नियंत्रण आवश्यकताओं को समझाएं: जैसे प्रत्येक मात्रात्मक मूल्य का आकार, प्रति दिन नियंत्रणों की संख्या, क्या प्रत्येक बार नियंत्रित मूल्य समान हैं, और अन्य आवश्यकताएं;
3. वर्तमान काटने के उपकरण का चयन करेंः यदि आपके पास पहले से ही वर्तमान काटने के उपकरण हैं, तो कृपया हमें इसकी कार्य शक्ति आपूर्ति और शक्ति के बारे में सूचित करें, और हम इसे अनुकूलित करेंगे; यदि आपको आवश्यकता हो, तो,हम भी वर्तमान काटने के उपकरण प्रदान कर सकते हैंयहाँ हम सुझाव देते हैं कि कट-ऑफ डिवाइस पंप को नियंत्रित करने के बजाय एक सोलेनोइड वाल्व या एक वायवीय वाल्व (जब देरी से स्टार्टअप या बंद की आवश्यकता होती है) होना चाहिए।पाइपलाइनों की व्यवस्था करते समय, तरल स्तर अंतर से उत्पन्न स्थिर प्रवाह का उपयोग बिजली स्रोत के रूप में करना बेहतर है। , जो नियंत्रण के दौरान अधिक कुशल है और माप की सटीकता बेहतर है।
पैकिंग और वितरण
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
