| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | BEITE |
| प्रमाणन | CE ISO |

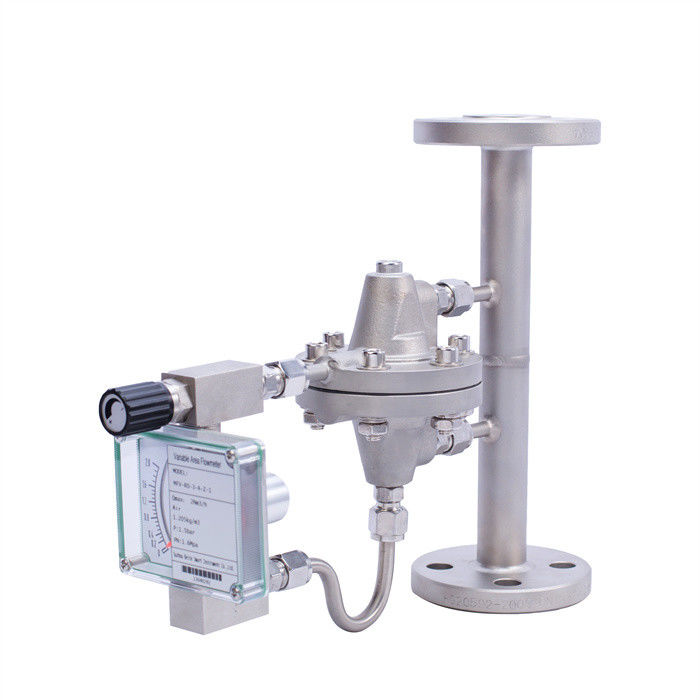

DN15-DN100 मैकेनिकल इंडिकेटर स्टीम मेटल ट्यूब रोटेमेटर वैरिएबल एरिया सीवेज क्लोर ऑक्सीजन नाइट्रोजन गैस
विवरण
इस उत्पाद में एक धातु ट्यूब फ्लोट या ग्लास रोटर फ्लोमीटर और एक निरंतर प्रवाह वाल्व का उपयोग प्रवाह माप प्राप्त करने और निरंतर प्रवाह आउटपुट सुनिश्चित करने के लिए एक प्रवाह शुद्धिकरण उपकरण बनाने के लिए किया जाता है।फ्लोट फ्लोमीटर की सुरक्षा और विश्वसनीयता और सटीक और स्थिर माप की विशेषताओं के कारण, इस श्रृंखला के हवा उड़ाने वाले उपकरण जब इनलेट या आउटलेट दबाव में परिवर्तन होता है तो निरंतर प्रवाह आउटपुट सुनिश्चित कर सकते हैं। इसका व्यापक रूप से पेट्रोलियम रिफाइनिंग, रासायनिक उद्योग, एथिलीन, उर्वरक,इस्पातरासायनिक फाइबर, कपड़ा और अन्य उद्योगों जैसे कि शुद्धिकरण और अंतर दबाव तरल स्तर माप में ट्रांसमीटरों के प्रक्रिया नियंत्रण में।इस श्रृंखला के उत्पादों की डिजाइन संरचना पूरी तरह से औद्योगिक नियंत्रण की आवश्यकताओं को पूरा करती है, और लागू स्थापना की स्थिति पूरी तरह से उपकरण माप प्रौद्योगिकी की आवश्यकताओं के अनुरूप है।
दाईं ओर गैस आपूर्ति के दबाव में परिवर्तन की स्थिति में विशिष्ट अनुप्रयोग दिखाए गए हैंः मुख्य पाइपलाइन गैस स्रोत द्वारा आपूर्ति की जाने वाली गैस को आवश्यकतानुसार कई शाखाओं में विभाजित किया जा सकता है।यदि कई शाखाओं का गैस प्रवाह बंद या समायोजित हैजब मुख्य पाइपलाइन का वायु आपूर्ति दबाव बदलता है, तो समर्थन पर स्थापित एकल-चैनल प्यूरिंग डिवाइस प्रवाह दर को सटीक रूप से माप सकता है।
कृपया एक उपयुक्त स्थान का चयन करें प्रवाह शुद्धिकरण उपकरण स्थापित करने के लिए यह सुनिश्चित करने के लिए कि प्रवाह मीटर शुद्धिकरण उपकरण डिबग, साफ और अलग करने के लिए आसान है।सुनिश्चित करें कि माध्यम की प्रवाह दिशा प्रवाह शुद्धिकरण उपकरण द्वारा आवश्यक दिशा के समान है, और सभी ठीक-सुधार सुई वाल्व बंद करो। आपरेशन में डालने से पहले, कृपया खाली और टक्कर से बचने के लिए पाइपलाइन को साफ करें। वाल्व को काम के दबाव के लिए समायोजित करने के लिए धीरे-धीरे खोला जाना चाहिए,और फ्लोट दर को प्रभावित होने से रोकने के लिए वाल्व के उद्घाटन को समायोजित करके बदला जाना चाहिए, जिससे मापने वाले घटकों को नुकसान होता है।
विनिर्देश
| उपकरण का मॉडल | एलजेडबी से लैस | LZZ से लैस |
| ग्लास ट्यूब फ्लोट फ्लोमीटर | धातु ट्यूब फ्लोट फ्लोमीटर | |
| माप सीमा | ||
| (100% मूल्य) | ||
| पानीः 20°C | 3-1001/घंटा | 25-4∞Ol/h |
| हवा | 50-3400I/घंटा | 0.7-80m3/h |
| O.1MPa.20°C | ||
| रेंज अनुपात | 10.1 | 10.1 |
| सटीकता का स्तर | 4 | 1.5 |
| प्रवाह पैमाने | वास्तविक प्रवाह पैमाने | वास्तविक प्रवाह पैमाने |
| मध्यम दबाव | ऊपरी सीमा 1.0MPa | ऊपरी सीमा 6.4MPa |
| (विशेष आवश्यकताएं जोड़ी जा सकती हैं) | ||
| मध्यम तापमान | -20°C -100°C | -20°C-200°C |
| परिवेश का तापमान | -20°C-60°C | -20'C-60°C |
| मीडिया सामग्री | 304 316 | 304 316 |
| शेल | प्लास्टिक पीवीसी | कास्ट बटन, एपॉक्सी राल छिड़काव |
| प्रक्रिया कनेक्शन | ||
| कार्ड कवर | φ6mmφ8mmφ10mm | φ6πrnφ8mmφ10mm |
| धागा | 1/4 डब्ल्यू एनपीटी | 1/4W ∆NPT |
| 1/2 ¢एनपीटी | 1/2 ¢एनपीटी | |
| फ्लैंग | 1/2 ¢ ANSI 1501b | 1/2 ¢ ANSI 150lb |
| DIN2501.HG.GB | DIN2501.HG.GB | |
| विशेष | उपयोगकर्ता की आवश्यकताओं के अनुसार | उपयोगकर्ता की आवश्यकताओं के अनुसार |
स्थापना के लिए सावधानी
कृपया यह सुनिश्चित करने के लिए कि प्रवाह मीटर शुद्धिकरण उपकरण को डिबग, साफ और अलग करना आसान हो, प्रवाह शुद्धिकरण उपकरण को स्थापित करने के लिए उपयुक्त स्थान चुनें।चूंकि शुद्धिकरण डिवाइस फ्लोट प्रवाहमीटर एक टक्कर हस्तांतरण प्रणाली से लैस है, यह सुनिश्चित करना आवश्यक है कि अन्य कार्य उपकरण द्वारा उत्पन्न हस्तक्षेप क्षेत्र प्रवाहमीटर के माप परिणामों को प्रभावित नहीं करता है।सुनिश्चित करें कि प्रवाह शुद्धिकरण उपकरण स्थिर है और जोड़ने
फिक्स्ड ब्रैकेट. स्थापना के आयाम दिए गए आयामों से बहुत अधिक या बहुत कम नहीं होना चाहिए ताकि प्यूरीफिकेशन डिवाइस पर कर्षण और संपीड़न बलों से बचा जा सके।जब तरल माध्यम में लौह चुम्बकीय कण होते हैं, एक
उपकरण के सामने किसी भी टकराने वाले कणों को उजागर करना सुनिश्चित करें। सुनिश्चित करें कि माध्यम की प्रवाह दिशा प्रवाह शुद्धिकरण उपकरण द्वारा आवश्यक दिशा के समान है।उपकरण स्थापित करते समय, सभी ठीक-सुधारित सुई वाल्व बंद करें।
बंद करें। प्रचालन में डालने से पहले, कृपया टक्कर से बचने के लिए पाइपलाइन को खाली और शुद्ध करें। काम के दबाव को समायोजित करने के लिए वाल्व को धीरे-धीरे खोला जाना चाहिए।प्रवाह दर को वाल्व के उद्घाटन को समायोजित करके बदलना चाहिए ताकि फ्लोट को प्रभावित होने से रोका जा सके और इस प्रकार माप घटकों को नुकसान हो सके.
| एलजेड सीरीज़ का शुद्धिकरण यंत्र | |||||||||
| 1उपकरण का मॉडल: LZ | |||||||||
| 2वर्गीकरण मॉडल | |||||||||
| बी | एक ग्लास ट्यूब प्रवाहमीटर चुनें (DK श्रृंखला आम तौर पर ग्लास रोटर प्रवाह के लिए प्रयोग किया जाता है) | ||||||||
| Z | धातु ट्यूब प्रवाहमीटर चुनें | ||||||||
| WB | एक माइक्रो प्रवाह धातु ट्यूब प्रवाहमीटर चुनें | ||||||||
| 3. शुद्धिकरण मोड (यदि यह एकल टेबल मोड है, तो यह कोड चयनित करने की आवश्यकता नहीं है) | |||||||||
| एकल-पास शुद्धिकरण | |||||||||
| 2 | दोहरी सफाई | ||||||||
| 3 | मल्टी-चैनल शुद्धिकरण (विशेष उपयोगकर्ताओं की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है) | ||||||||
| 4.इंस्टॉलेशन फॉर्म | |||||||||
| D | एकल मेज | ||||||||
| एम | पैनल प्रकार | ||||||||
| 5दबाव विनियमन | |||||||||
| आरई | इनलेट दबाव विनियमन | ||||||||
| आरए | आउटलेट दबाव समायोजन | ||||||||
| 6. प्रक्रिया कनेक्शन | |||||||||
| F | फ्लैंज कनेक्शन | ||||||||
| एस | थ्रेडेड कनेक्शन | ||||||||
| क | कार्ड आस्तीन कनेक्शन | ||||||||
| 0 | उपयोगकर्ता की आवश्यकताओं के अनुसार | ||||||||
| 7सामग्री | |||||||||
| पी | 304 | ||||||||
| आर | 316 | ||||||||
| एन | 316L | ||||||||
| 8. अन्य | |||||||||
| L | दबाव डिस्प्ले के साथ | ||||||||
| जी | चुंबकीय फ़िल्टर के साथ | ||||||||
विशेषताएं
1. धातु संरचना डिजाइन
विभिन्न उद्योगों में गैसों और तरल पदार्थों को मापने के लिए उपयुक्त एक मजबूत पूर्ण धातु संरचना डिजाइन।
2. केस स्ट्रक्चर डिजाइन
6.4MPa से नीचे के प्रक्रिया दबाव को माप सकता है
स्थान पर प्रवाह, दबाव (वैकल्पिक) का संकेत
3. शंकुगत मापने की नली
एकल मीटर स्थापना, पैनल स्थापना, कैबिनेट स्थापना (वैकल्पिक), व्यापक माप सीमा और बेहतर माप रैखिकता।
4. कनेक्शन के तरीके
अधिकांश कारखाने अनुप्रयोग आवश्यकताओं के अनुरूप विभिन्न प्रकार की प्रक्रिया कनेक्शन विधियां जैसे फ्लैंग्स, क्लैंप और धागे उपलब्ध हैं।
5सामग्री वैकल्पिक
स्टेनलेस स्टील, टाइटेनियम, हैस्टेलॉय, पीटीएफई, एफईपी और अन्य सामग्री। एकल चैनल, डबल चैनल, मल्टी-चैनल फॉर्म (वैकल्पिक)
6चुंबकीय युग्मन प्रणाली
हमारी कंपनी के एलजेड श्रृंखला फ्लोट प्रवाहमीटर का उपयोग करें
स्थान पर प्रवाह, दबाव (वैकल्पिक) का संकेत
पैकिंग और वितरण
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
