| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | BEITE |
| प्रमाणन | CE ISO |
विवरण

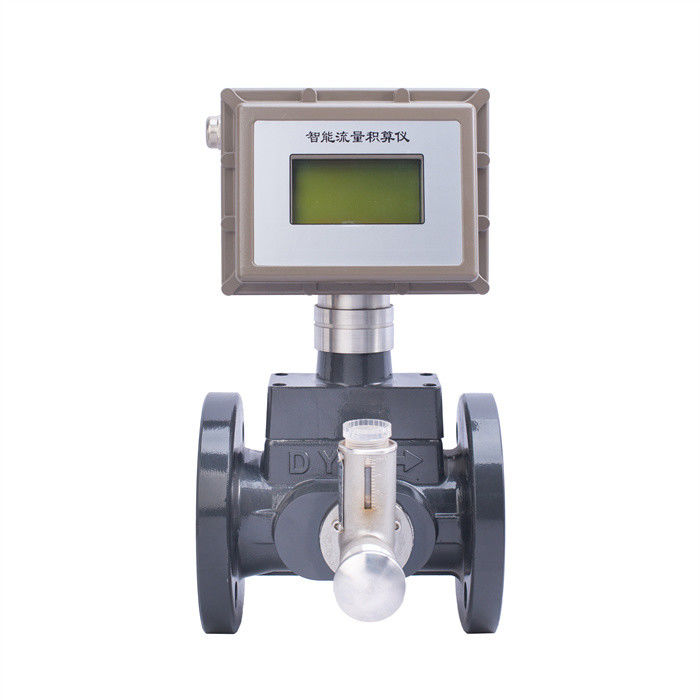

तापमान और दबाव मुआवजा गैस टरबाइन प्रवाहमीटर एक गैस टरबाइन प्रवाह सेंसर और एक प्रवाह कुल मिलाकर एकीकृत करता है।इसके मुख्य प्रदर्शन संकेतक तक हैं और गैस व्यापार माप के लिए आदर्श उपकरण है।.
कामकाजी सिद्धांत
जब वायु प्रवाह प्रवाह मीटर में प्रवेश करता है, तो यह पहले एक विशेष संरचना के साथ रेक्टिफायर से गुजरता है और तेज हो जाता है। द्रव की क्रिया के तहत,टरबाइन प्रतिरोध टोक़ और घर्षण टोक़ पर काबू पाता है और घूमने के लिए शुरू होता हैजब टोक़ संतुलन तक पहुँच जाता है, तो घूर्णन गति स्थिर होती है। टरबाइन की घूर्णन गति गैस प्रवाह के आनुपातिक होती है,और चुंबकीय क्षेत्र आवधिक रूप से घूर्णन ट्रांसमीटर डिस्क पर चुंबक द्वारा बदल जाता है, ताकि पल्स जनरेटर प्रवाह दर के आनुपातिक आवृत्ति के साथ एक पल्स सिग्नल आउटपुट करे।कनवर्टर में माइक्रोप्रोसेसर गिनती और काम कर हालत प्रवाह दर प्राप्त करने के लिए पल्स संकेत की गणना करता हैसाथ ही, यह मध्यम के तापमान और दबाव का पता लगाता है, परिचालन स्थिति आयतन प्रवाह दर को आयतन सुधार मॉडल के अनुसार मानक आयतन प्रवाह दर में परिवर्तित करता है,और इसे मानक मात्रा कुल राशि प्राप्त करने के लिए जमा करता है. .
गणना सूत्र
उदाहरण के लिए: डीएन40 कैलिबर गैस टरबाइन प्रवाहमीटर, प्रवाह रेंज 5-50m3/h, F-1 को 0 पर सेट किया गया है (तत्काल मात्रा प्रदर्शित mh, संचयी मात्रा प्रदर्शित m3), F-8 को 0 पर सेट किया गया है।001, F-9 250ms पर सेट है, यह इसका मतलब है कि प्रत्येक संचित प्रवाह के लिए 0.001 मीटर, एक समकक्ष धड़कन 250ms की धड़कन चौड़ाई के साथ और एक ड्यूटी चक्र 50% के साथ आउटपुट किया जाएगा, अर्थात्,ऊपरी सीमा आवृत्ति 1000/ (250*2) = 2Hz है, और प्रवाह की संबंधित ऊपरी सीमा 0.001 * 2 * 3600-7.2 m3/h है, जब क्षणिक प्रवाह दर 7.2 m3/h से अधिक है, आउटपुट समकक्ष धड़कन की आवृत्ति अभी भी 2 हर्ट्ज है, अर्थात्,आउटपुट संतृप्त है.
उपकरण गुणांक मुआवजा, यानी उपकरण गुणांक K (P16 देखें) के बहु-बिंदु बहुरेखा सुधार, कुल 1 को 6 पर सेट किया जा सकता है, (F, K) (i=1, 2,..., 6)
(1) F, प्रवाह दर के अनुपात में मूल आवृत्ति है, इकाई हर्ट्ज;
К आवृत्ति बिंदु E पर t गुणांक और उपकरण गुणांक K (पैरामीटर P9) के बीच आयाम रहित संबंध है, जहां K आवृत्ति बिंदु F पर वास्तविक गुणांक है,आम तौर पर वास्तविक प्रवाह कैलिब्रेशन से प्राप्त.
(2) बहु-बिंदु बहुरेखा सुधार का कार्य सिद्धांत। वर्तमान प्रवाह दर Q के अनुरूप आवृत्ति F हैः
F. > F, (i=12...18), तालिका में निर्मित विशिष्ट मापदंडों के अनुसार, F अंतिम सुधार बिंदु की आवृत्ति है।
विनिर्देश
| उपकरण कैलिबर | पारंपरिक प्रवाह सीमा (m3/h) | अधिकतम दबाव हानि*1 ((kPa) | |
| 25 | एस | ४-४० | 1.5 |
| 40 | एस | ६-६५ | 1.5 |
| 50 | S1 | ७-७० | 1.2 |
| S2 | 10-100 | 1.4 | |
| 80 | S1 | 13-250 | 1.0 |
| S2 | 20 से 400 | 2.0 | |
| 100 | S1 | 20 से 400 | 1.0 |
| S2 | 32-650 | 1.5 | |
| 150 | S1 | 50-1000 | 1.0 |
| S2 | 80-1600 | 2.0 | |
| 200 | S1 | 80-1600 | 0.8 |
| S2 | 130-2500 | 1.5 | |
| 250 | S1 | 130-2500 | 0.8 |
| S2 | 200-4000 | 2.0 | |
| 300 | एस | 200-4000 | 1.0 |
| 350 | एस | 400-8000 | 1.5 |
| 400 | एस | 650-13000 | 2.0 |
| सटीकता स्तर | स्तर 1.5 (स्तर 1.0 अनुकूलित किया जाना चाहिए | ||
चित्रण
ऊपरी सीमा दबाव हानि वह दबाव हानि है जब प्रवाह मीटर ऊपरी सीमा प्रवाह बिंदु पर काम करता है, माध्यम हवा है, और तापमान सामान्य है।
2DN20, DN32, DN65, और DN125 गैर-राष्ट्रीय मानक उत्पाद हैं और उन्हें अनुकूलित करने की आवश्यकता है।
स्थापना स्थान और आवश्यकताएं
1. यह सख्ती से प्रवाह मीटर के साथ ऑनलाइन पाइप फ्लैंज वेल्ड करने के लिए मना कर दिया है. प्रवाह मीटर वेल्डिंग से पहले हटा दिया जाना चाहिए. प्रवाह मीटर स्थापित करने से पहले, मलबे, वेल्डिंग slag,और पाइपलाइन में धूल को साफ किया जाना चाहिए.
2रखरखाव को सुविधाजनक बनाने और द्रव के सामान्य परिवहन को प्रभावित नहीं करने के लिए, उपरोक्त चित्र में दिखाए अनुसार एक बायपास पाइपलाइन स्थापित करने की सिफारिश की जाती है।
3प्रवाह मीटर में अशुद्धियों के प्रवेश को रोकने के लिए, एक फिल्टर स्थापित किया जाना चाहिए।
4. प्रवाहमीटर को क्षैतिज रूप से स्थापित किया जाना चाहिए. प्रवाहमीटर के बाद सीधे पाइप अनुभाग के पीछे की ओर एक स्टील विस्तार जोड़ (मुआवजा) स्थापित करने की सिफारिश की जाती है.विस्तार संयुक्त पाइपलाइन डिजाइन के नाममात्र व्यास और नाममात्र दबाव की आवश्यकताओं को पूरा करना चाहिएविस्तार जोड़ का उपयोग पाइपलाइन तनाव की भरपाई करने और प्रवाह मीटर की स्थापना और विघटन को सुविधाजनक बनाने के लिए किया जाता है।
5यदि ऊर्ध्वाधर स्थापना की आवश्यकता है, तो कृपया आदेश देते समय यह बताएं, और उत्पाद को तदनुसार कॉन्फ़िगर किया जाना चाहिए।वायु प्रवाह की दिशा ऊपर से नीचे तक होनी चाहिए.
6. जब आउटडोर उपयोग के लिए फ्लोमीटर स्थापित किया जाता है, तो वर्षा जल में विसर्जन या गर्म सूर्य के संपर्क में आने से रोकने के लिए एक सुरक्षात्मक कवर जोड़ने की सिफारिश की जाती है,जो प्रवाह मीटर के सेवा जीवन को प्रभावित करेगा.
7प्रवाह मीटर के चारों ओर कोई बलवान बाहरी चुंबकीय क्षेत्र हस्तक्षेप या बलवान यांत्रिक कंपन नहीं होना चाहिए।
8प्रवाह मीटर को विश्वसनीय रूप से ग्राउंड करने की आवश्यकता होती है, लेकिन इसे मजबूत वर्तमान प्रणाली के ग्राउंड वायर के साथ साझा नहीं किया जाना चाहिए।
अनुप्रयोग परिदृश्य
पैकिंग और वितरण
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
