| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | BEITE |
| प्रमाणन | CE ISO |
विवरण

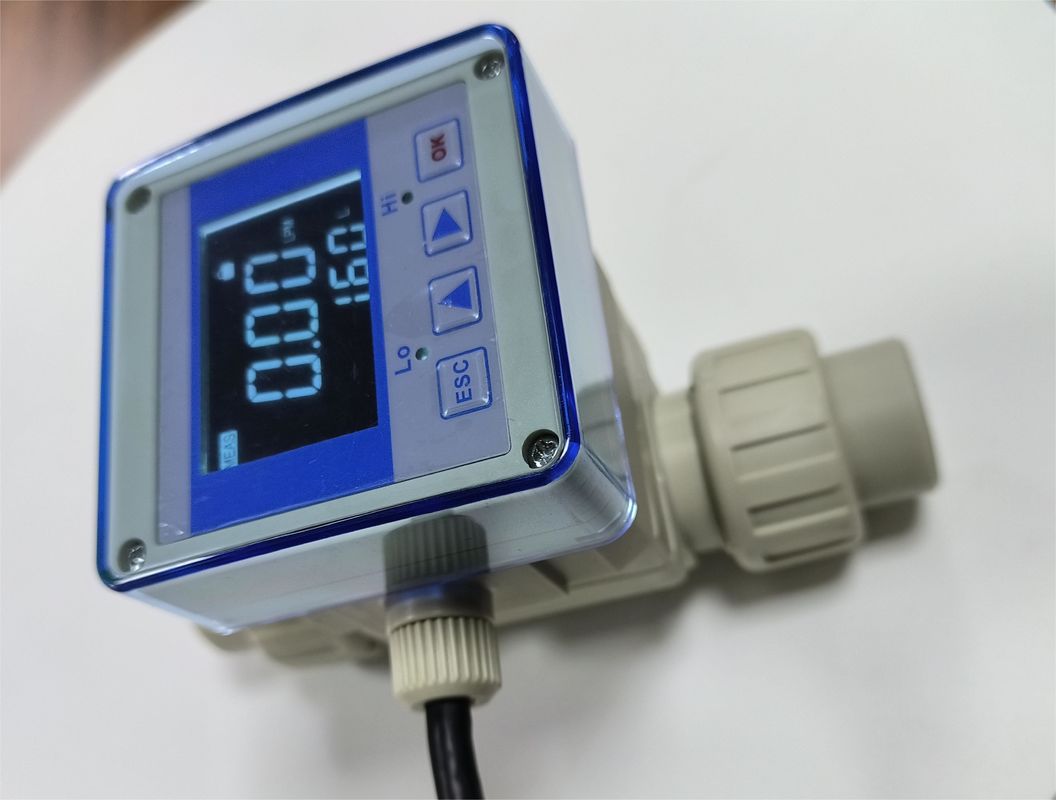

प्लास्टिक इम्पेलर फ्लोमीटर मुख्य रूप से अर्धचालक उद्योग में उपयोग किए जाते हैं। इसमें उच्च परिशुद्धता, छोटे आकार और सभी प्लास्टिक संरचना है। मजबूत संक्षारण प्रतिरोध
| माप द्रव | पानी या रासायनिक द्रव |
| माप की सटीकता | F.S.@25°C का ±1.0% |
| अधिकतम प्रवाह दर | अधिकतम 10 मीटर/सेकंड |
| न्यूनतम प्रवाह दर | 0.3 मीटर/मिनट |
| कार्य दबाव | 5 किलोग्राम/सेमी2 |
| प्रवाह सीमा | 10:01 |
| प्रतिक्रिया समय | वास्तविक समय |
| सामग्री | मुख्य पाइप: पीपी/इम्पेलर: पीवीडीएफ |
| परिचालन तापमान | < 80°C |
| कार्य वातावरण | -20°C~+80°C;35%~85% आरएच |
| सुरक्षा स्तर | आईपी-65 |
| नियंत्रण आउटपुट | 4×20mA; RS485; ऊपरी और निचली सीमा अलार्म |
1 उपकरण प्रदर्शन
2 तार
3 सेंसर
4 इम्पेलर
5 पाइप शरीर
6 पाइप कनेक्टर
समग्र संरचनात्मक आयाम
इकाई: (मिमी)
| पाइप व्यास | H | L | φD |
| DN15 | 95 | 140 | 40 |
| DN20 | 97 | 150 | 53 |
| DN25 | 102 | 160 | 60 |
| DN40 | 120 | 185 | 83 |
| DN50 | 133 | 197 | 110 |
सही स्थापना स्थान
सही गलत
सही गलत
सही गलत
सही गलत
सेंसर रूपांतरण सीमा
| विनिर्देश और मॉडल | DN15 | DN20 | DN25 | DN40 | DN50 | ||||||||
| दायरा (LPM) | ०१० (३०) | 0 ¢ 70 | ०११० | ०२४० | ०३६० | ||||||||
| टिप्स | 1) ट्रांसमिशन रेंजः 4.0×20.0mA 2)485 संचार प्रोटोकॉल: Modbus RTU प्रोटोकॉल |
||||||||||||
Modbus होल्डिंग रजिस्टर का पता
| रजिस्टर का पता | संख्यात्मक प्रकार | चित्रण | |||||||||||
| 1999 | यूआईएनटी16 | क्षणिक प्रवाह दर*100 यूनिट m/h | |||||||||||
| 2000 | यूआईएनटी16 | संचयी प्रवाह दर के निचले 16 बिट्स * 100, इकाई m | |||||||||||
| 2001 | यूआईएनटी16 | संचयी प्रवाह दर * 100 उच्च 16 अंकों की इकाई m3 | |||||||||||
वायरिंग आरेख
स्थापना के लिए सावधानी
1) कृपया सुनिश्चित करें कि माप पाइप पानी के स्तर से भरा है, अन्यथा यह माप त्रुटियों का कारण होगा।
2) क्षैतिज या ऊर्ध्वाधर स्थापित किया जा सकता है।
3) प्रवाह संवेदक को स्थापित करते समय, कृपया प्रवाह संवेदक से पहले और बाद में उचित लंबाई के सीधे पाइप रखें ताकि धुंधली धाराओं को रोका जा सके (ऊपर की दूरी 10 गुना DN से अधिक होनी चाहिए;डाउनस्ट्रीम दूरी 3 गुना DN से अधिक होनी चाहिए)
4) कृपया रोटर को नुकसान से बचाने के लिए प्रवाह सेंसर के सामने एक उपयुक्त फिल्टर स्थापित करें।
5) प्रवाह सेंसर स्थापित होने के बाद पाइपलाइन को फ्लश न करें, अन्यथा सिरेमिक शाफ्ट क्षतिग्रस्त हो सकता है।
पैकिंग और वितरण
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: उपयुक्त मॉडल चुनने के लिए क्या जानकारी दी जानी चाहिए?
उत्तर: अनुप्रयोग क्षेत्र, नाममात्र दबाव, मध्यम और मध्यम तापमान, बिजली की आपूर्ति, आउटपुट,
प्रवाह सीमा, सटीकता, कनेक्शन और अन्य मापदंड।
2प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः हम एक आईएसओ अनुमोदित निर्माता हैं जो स्तर और प्रवाह माप उपकरणों में विशेषज्ञता रखते हैं।
OEM और ODM सेवा उपलब्ध है। चीन में हमारी यात्रा करने के लिए आपका स्वागत है।
3प्रश्न: आपका MOQ क्या है?
एकः हमारे सहयोग शुरू करने के लिए, नमूना आदेश स्वीकार्य है।
4प्रश्न: इंटेलिजेंट मिनी माइक्रो टर्बाइन फ्यूल ऑयल डीजल फ्लो मीटर के लिए आपकी डिलीवरी की तारीख क्या है?
उत्तर: भुगतान प्राप्त होने के बाद डिलीवरी की तिथि लगभग 3-15 कार्य दिवस है।
5प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एकः हम टी/टी, पेपैल, वेस्टर्न यूनियन का समर्थन करते हैं।
बड़े पैमाने पर उत्पादन के आदेश के लिए, यह 30% अग्रिम जमा और शिपमेंट से पहले 70% शेष राशि है।
6प्रश्न: क्या आपके पास फ्लोमीटर की वारंटी है?
एकः हाँ, हमारे पास 12 महीने की वारंटी है।
